Глава 24 Защита от подмены IP-адресов
Руководство пользователя по серии ES-3124
231
24.6 Состояние инспекции ARP-пакетов
На данном экране можно посмотреть текущий список фильтров MAC-адресов,
созданных коммутатор в связи с обнаружением несанкционированных пакетов ARP.
При обнаружении коммутатором несанкционированного ARP-пакета им автоматически
создается фильтр MAC-адресов, блокирующий трафик от MAC-адреса и сети VLAN, от
которых поступил несанкционированный ARP-пакет. Чтобы отобразить показанный
ниже экран, выберите Advanced Application > IP Source Guard > ARP Inspection.

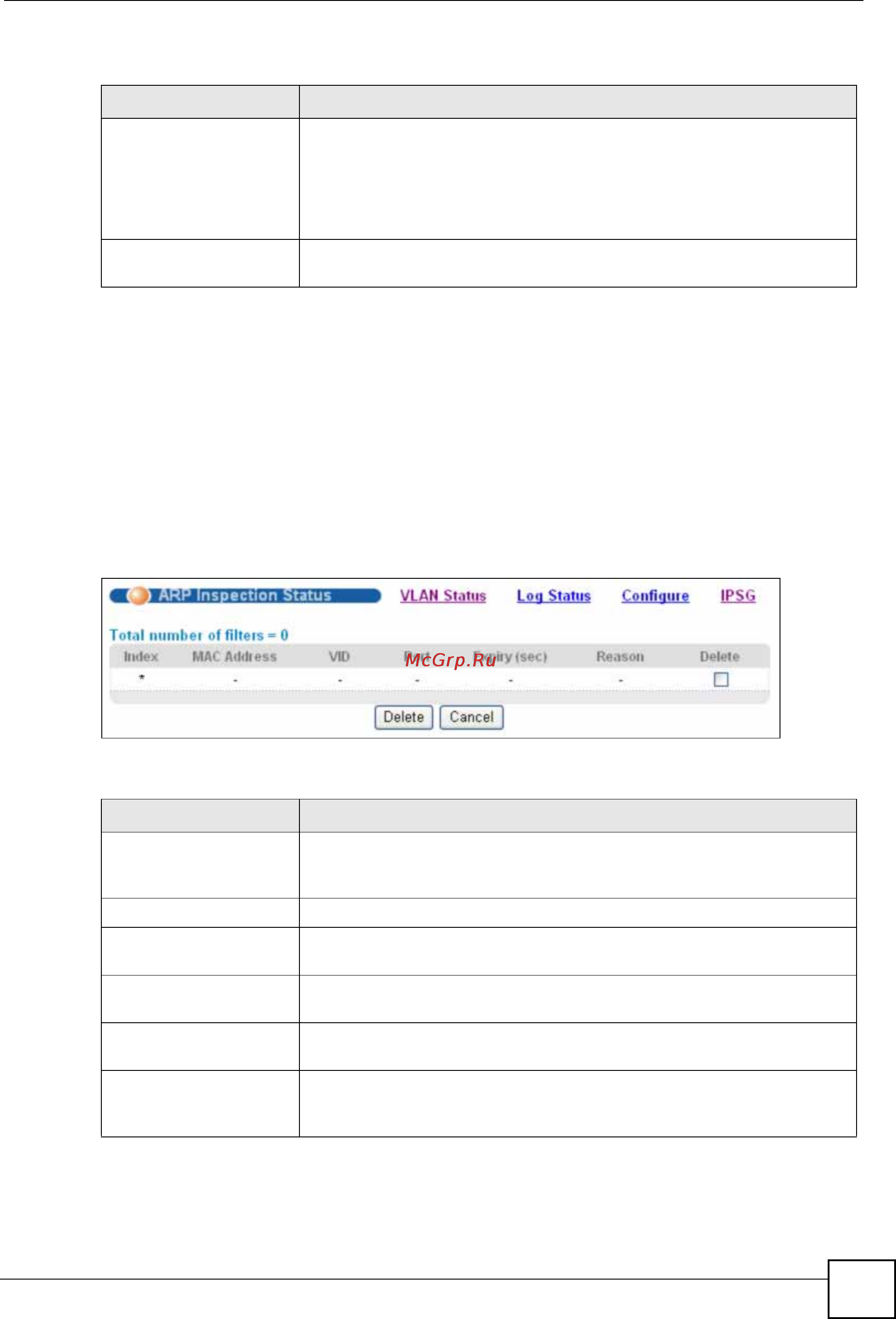

Рисунок 110 Экран Advanced Application > IP Source Guard > ARP Inspection
Поля экрана описаны в следующей таблице.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней
навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажатие на данную кнопку сбрасывает параметры на данном экране
к
последним сохраненным значениям.
Таблица 76 Экран Advanced Application > IP Source Guard > DHCP Snooping > Configure
> VLAN (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 77 Экран Advanced Application > IP Source Guard > ARP Inspection
ПОЛЕ ОПИСАНИЕ
Total number of filters В данном поле отображается общее количество фильтров MAC-
адресов, созданных коммутатором в связи с обнаружением
несанкционированных пакетов ARP.
Index В этом поле отображается порядковый номер фильтра MAC-адресов.
MAC Address В этом поле отображается MAC-адрес источника для фильтра MAC-
адресов.
VID В этом поле отображается идентификатор VLAN для фильтра MAC-
адресов.
Port В этом поле отображается порт источника для
отброшенного пакета
ARP.
Expiry (sec) В этом поле отображается период времени (в секундах), в течение
которого фильтр MAC-адресов будет действовать на коммутаторе.
Запись можно удалить вручную (Delete).
