Глава 7 Основные настройки
Руководство пользователя по серии ES-3124
85
7.6 Настройки протокола IP
Экран IP Setup используется для настройки шлюза по умолчанию, сервера DNS по
умолчанию и добавления IP-доменов.
7.6.1 IP-интерфейсы
Для управления через сеть коммутатору должен быть назначен IP-адрес. По умолчанию
используется IP-адрес 192.168.1.1. Маска подсети определяет, какую часть в IP-адресе
занимает номер сети. По умолчанию используется маска 255.255.255.0.
Имеется возможность настроить IP-адреса для получения доступа и управления
коммутатором с портов, принадлежащих определенным сетям VLAN.
" Предварительно необходимо настроить сеть VLAN.

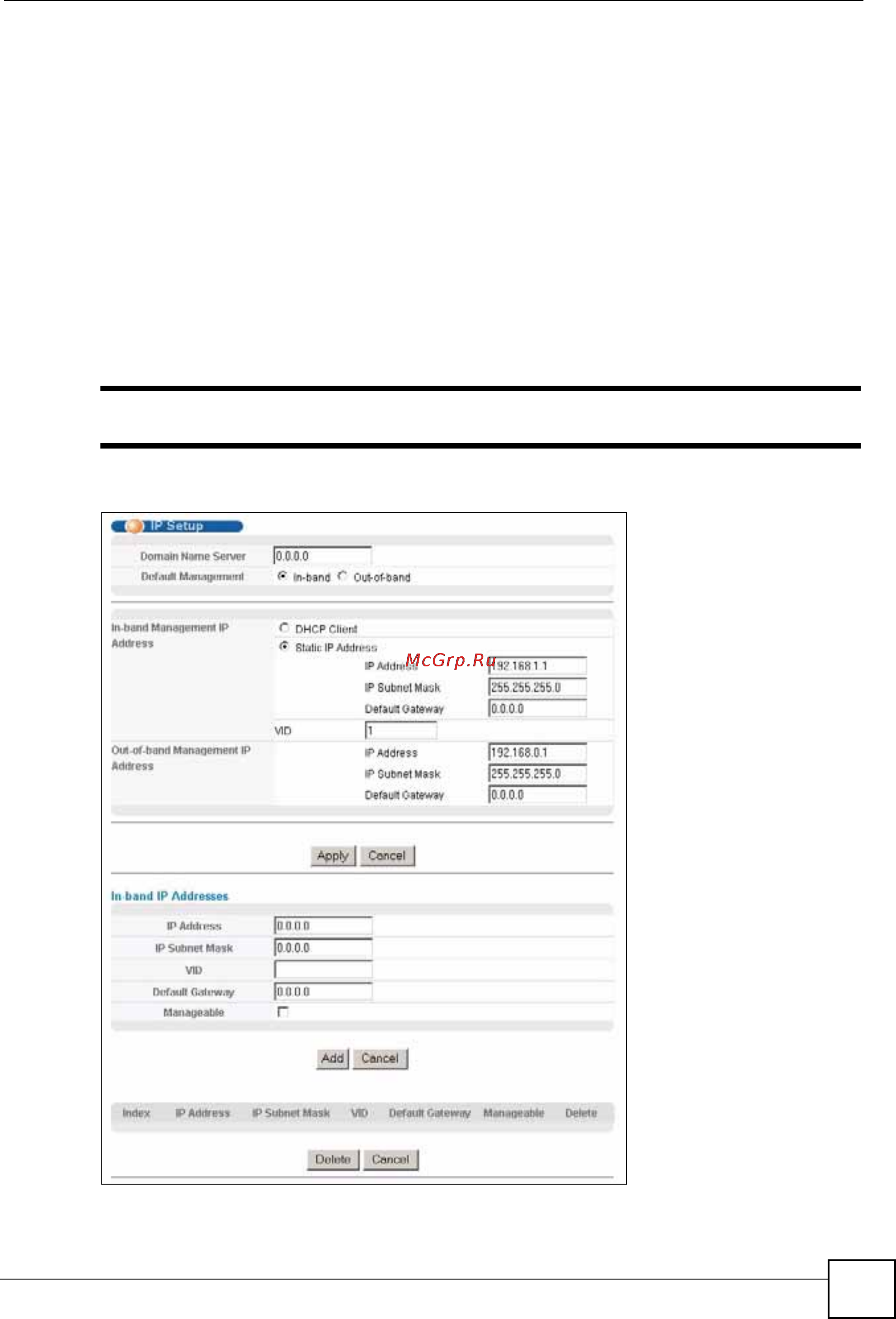

Рисунок 32 Экран Basic Setting > IP Setup
