Глава 8 Виртуальные локальные сети (VLAN)

Руководство пользователя по серии ES-3124

102

8.8 VLAN на основе протоколов

VLAN на основе протоколов позволяют сгруппировать трафик по логическим сетям

VLAN на основе указанных протоколов. При поступлении от устройства более низкого

уровня кадра через порт (для которого настроена VLAN на основе протокола)

коммутатор проверяет, не был ли добавлен к нему тег, а также используемый кадром

протокол. Пакеты без тегов с одним и тем

же протоколом помещаются в одну VLAN на

основе протокола. Одно из преимуществ VLAN на основе протоколов заключается в

возможности назначения приоритетов для трафика с конкретным протоколом.

" VLAN на основе протоколов применяются только к не имеющим тегов

пакетам и работают лишь при использовании VLAN на основе тегов IEEE

802.1Q.

Например, пусть порты 1, 2, 3 и 4 принадлежат статической VLAN 100, а порты 4, 5, 6, 7

– статической VLAN 120. Пользователь настраивает VLAN на основе протоколов A с

приоритетом 3 для трафика ARP, принимаемого через порты 1, 2 и 3. Также

настраивается VLAN на основе протоколов B с приоритетом 2 для трафика Apple Talk,

принимаемого через порты 6 и 7. В этом случае весь трафик ARP от устройств более

низкого уровня, принимаемый через порты 1, 2 и 3, будет

помещаться в одну группу, а

весь трафик Apple Talk, поступающий через порты 6 и 7 – в другую, причем этот трафик

будет иметь более высокий приоритет по сравнению с трафиком ARP при отправке на

магистральный коммутатор C.

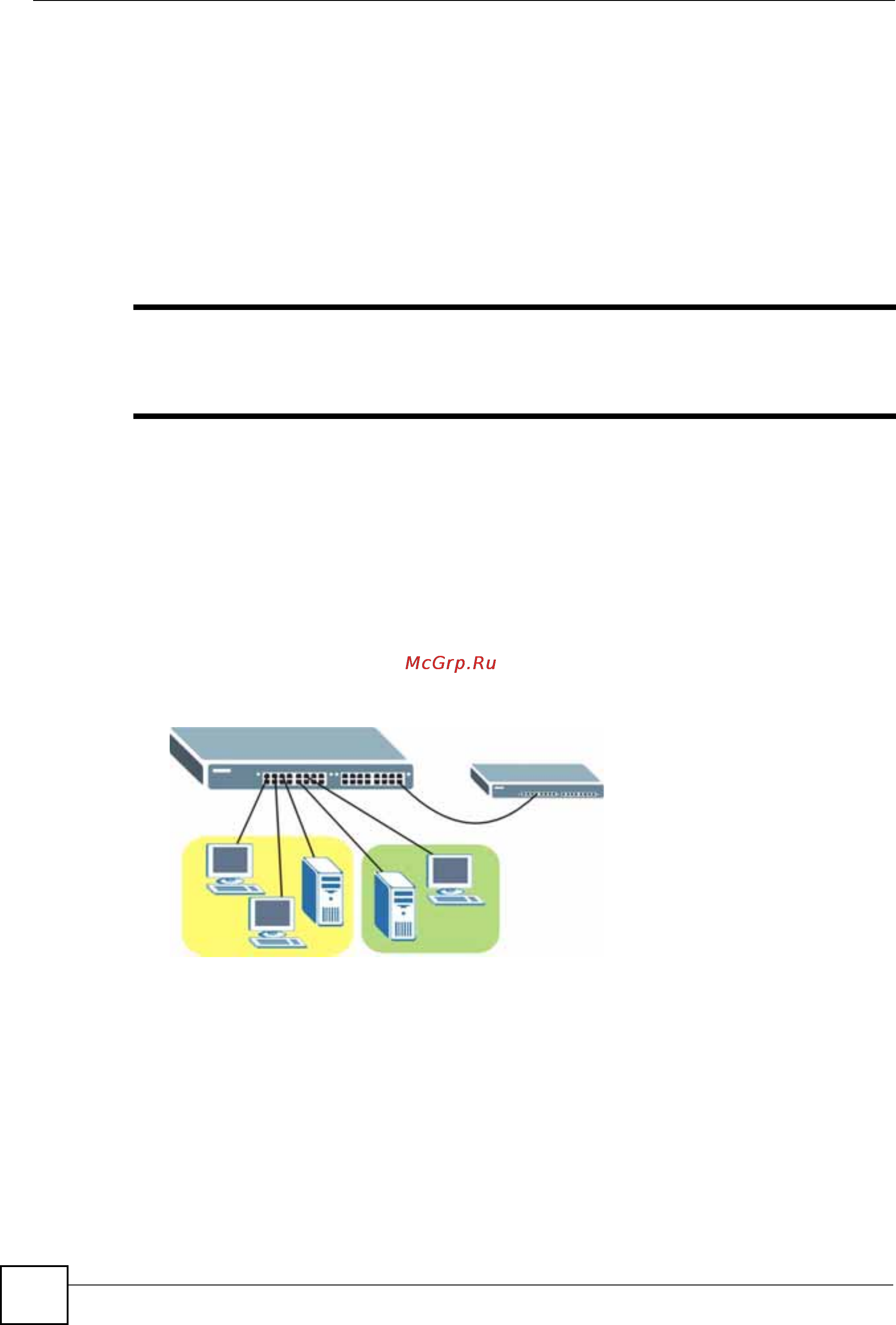

Рисунок 42 Пример использования VLAN на основе протоколов

8.9 Настройка VLAN на основе протоколов

Чтобы отобразить показанный ниже экран настроек, выберите Protocol Based VLAN на

экране VLAN Port Setting.
