Руководство пользователя по серии ES-3124
111
ГЛАВА 10
Фильтрация
В этой главе описана фильтрация MAC-адресов на портах.
10.1 Настройка правила фильтрации
Фильтрация позволяет отсеивать трафик, проходящий через коммутатор, на основе
MAC-адреса источника и/или пункта назначения и идентификатора группы VLAN.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application > Filtering.

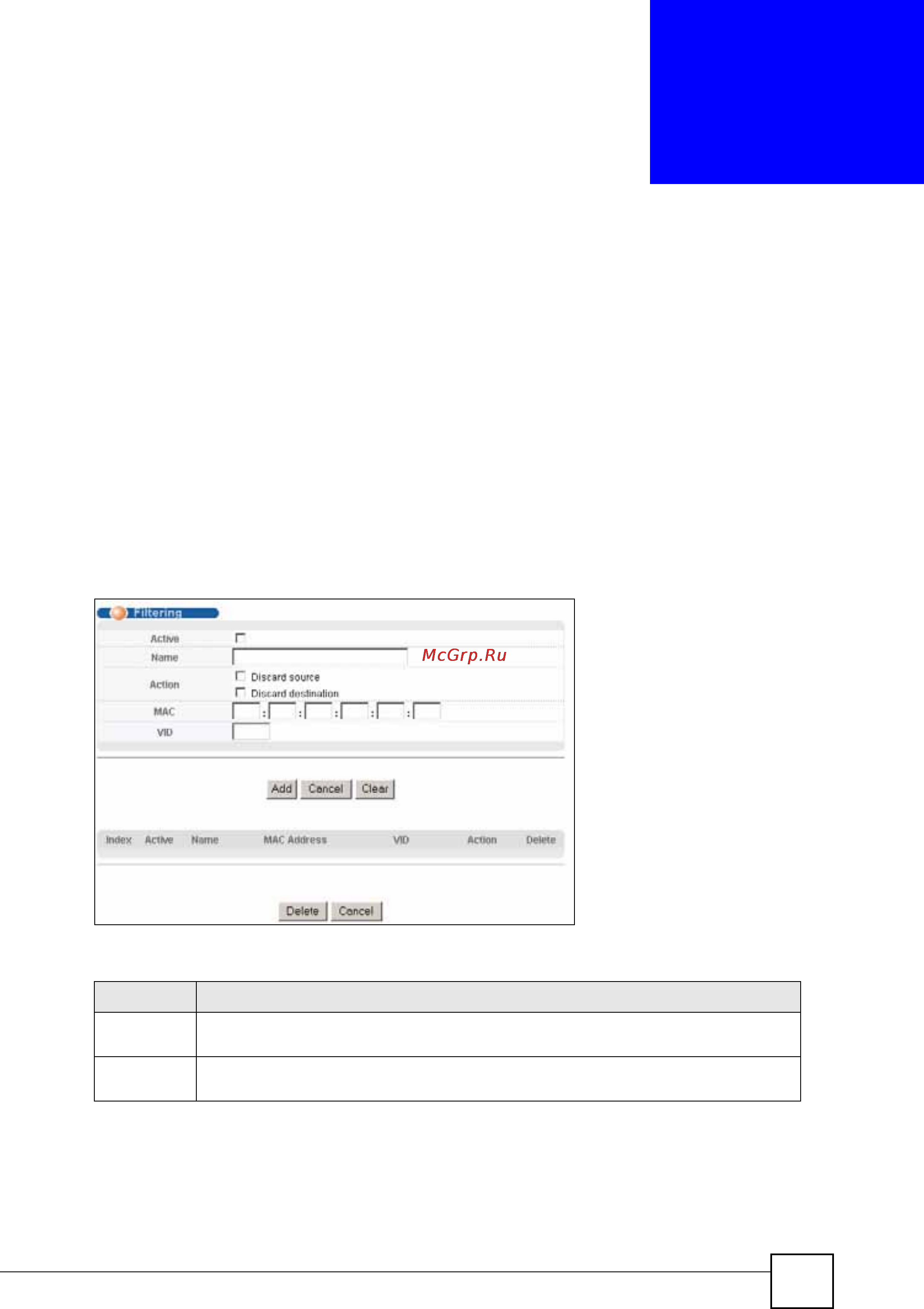

Рисунок 48 Экран Advanced Application > Filtering
Поля экрана описаны в следующей таблице.
Таблица 23 Экран Advanced Application > FIltering
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить правило. Правило можно
временно отключить, не удаляя его, если снять выделение с этого переключателя.
Name Введите имя-описание (до 32 отображаемых ASCII-символов) для этого правила.
Оно будет использоваться только для идентификации.
