Глава 24 Защита от подмены IP-адресов
Руководство пользователя по серии ES-3124
230

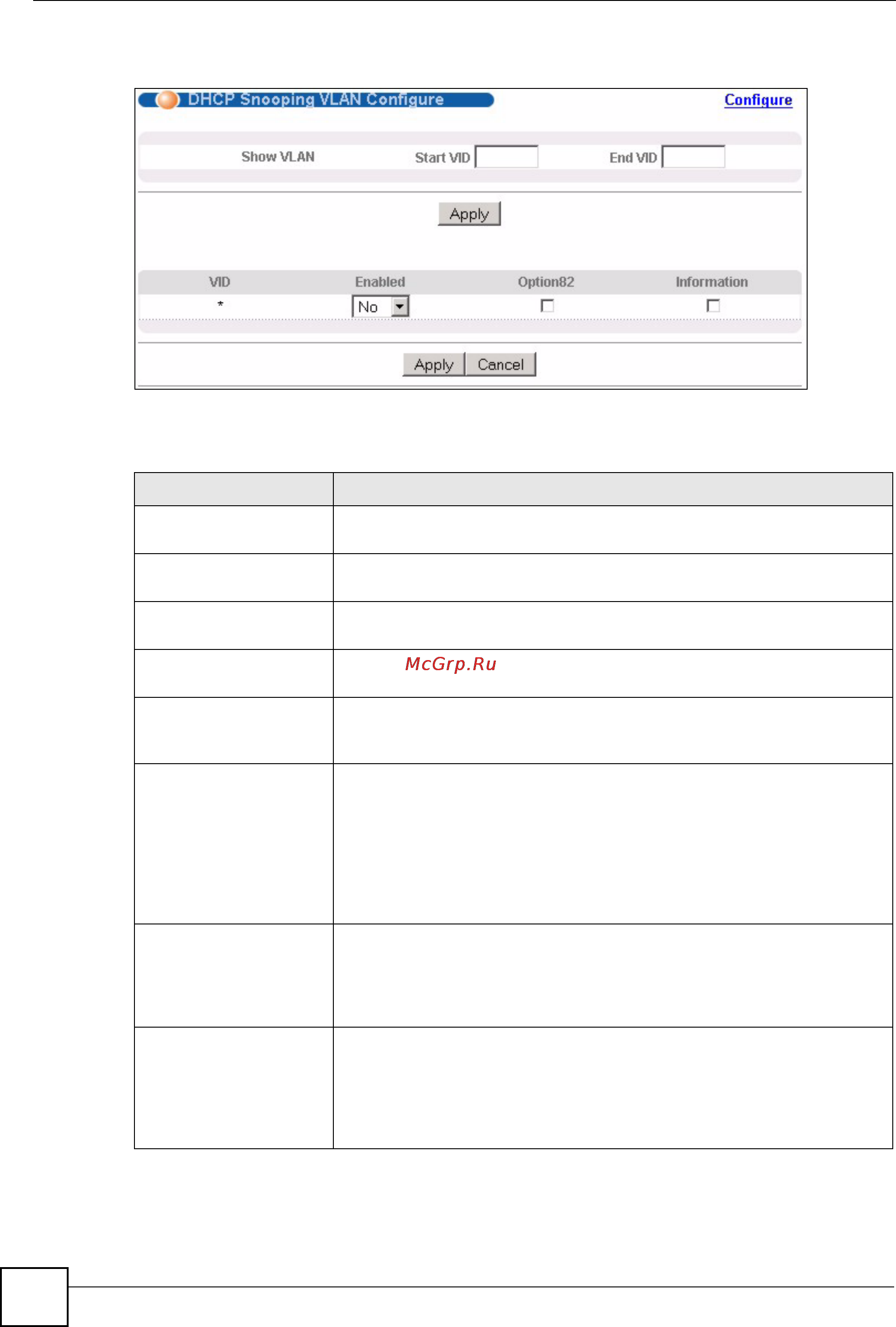

Рисунок 109 Экран Advanced Application > IP Source Guard > DHCP Snooping >
Configure > VLAN
Поля экрана описаны в следующей таблице.
Таблица 76 Экран Advanced Application > IP Source Guard > DHCP Snooping > Configure
> VLAN
ПОЛЕ ОПИСАНИЕ
Show VLAN В данном разделе определяются виртуальные локальные сети VLAN,
которые будут настраиваться в разделе ниже.
Start VID Введите идентификатор начала диапазона для сетей VLAN, которые
будут настраиваться в разделе ниже.
End VID Введите идентификатор конца диапазона для сетей VLAN, которые
будут настраиваться в разделе ниже.
Apply Нажмите на данную кнопку, чтобы отобразить введенный диапазон
сетей VLAN в разделе
ниже.
VID В данном поле отображаются идентификаторы VLAN ID каждой из
сетей VLAN из выбранного выше диапазона. При настройке VLAN-
сети * эти настройки применяются ко всем сетям VLAN.
Enabled Выберите Yes, чтобы включить отслеживание DHCP в данной сети
VLAN. Также необходимо включить функцию отслеживания DHCP на
коммутаторе и указать доверенные порты.
Примечание: Если включить отслеживание DHCP и не
определить ни одного доверенного порта,
коммутатор будет отбрасывать все запросы DHCP.
Option82 Установите этот переключатель, чтобы коммутатор добавлял номер
слота, номер порта и идентификатор VLAN ID к запросам DHCP,
которые он ретранслирует в сеть VLAN DHCP, если таковая указана,
или в сеть VLAN. Сеть VLAN DHCP указывается на экране DHCP
Snooping Configure.См. разд.24.5 на стр.226.
Information Установите этот переключатель, чтобы коммутатор добавлял имя
системы к запросам DHCP, которые он ретранслирует в сеть
VLAN
DHCP, если таковая указана, или в сеть VLAN. Имя системы
указывается на экране General Setup.См. гл.7 на стр.77. Сеть VLAN
DHCP указывается на экране DHCP Snooping Configure.См.
разд. 24.5 на стр.226.
