Глава 24 Защита от подмены IP-адресов
Руководство пользователя по серии ES-3124
238
24.7.2 Настройка сети VLAN для инспекции ARP-пакетов
На данном экране можно включить инспекцию ARP-пакетов для каждой виртуальной
локальной сети и указать, должен ли коммутатор генерировать сообщения контрольного
журнала при получении пакетов ARP от каждой из сетей VLAN.Чтобы отобразить
показанный ниже экран, выберите Advanced Application > IP Source Guard > ARP
Inspection > Configure > VLAN.

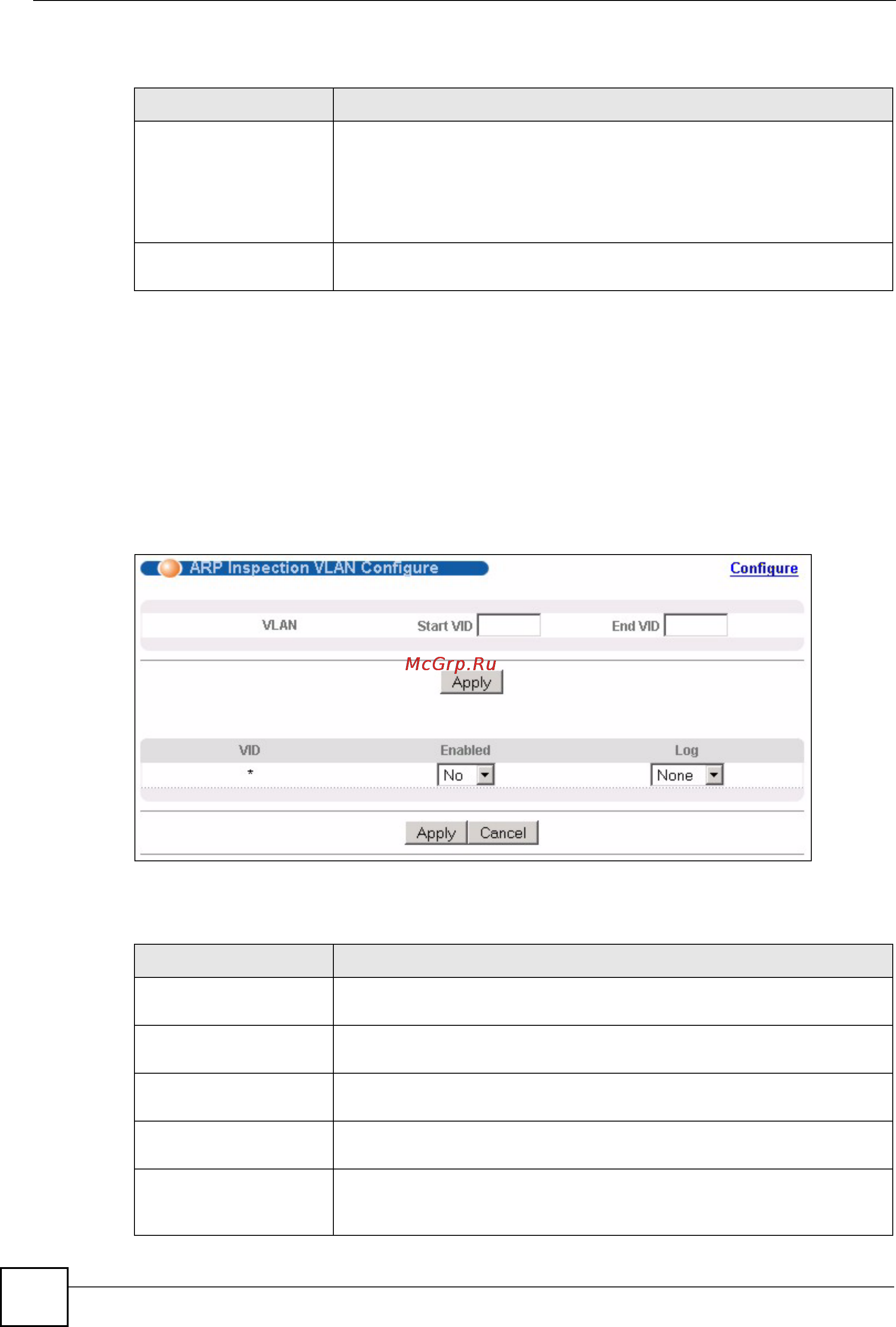

Рисунок 115 Экран Advanced Application > IP Source Guard > ARP Inspection > Configure
> VLAN
Поля экрана описаны в следующей таблице.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней
навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажатие на данную кнопку сбрасывает параметры на данном экране
к
последним сохраненным значениям.
Таблица 81 Экран Advanced Application > IP Source Guard > ARP Inspection > Configure
> Port (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 82 Экран Advanced Application > IP Source Guard > ARP Inspection > Configure
> VLAN
ПОЛЕ ОПИСАНИЕ
VLAN В данном разделе определяются виртуальные локальные сети VLAN,
которые будут настраиваться в разделе ниже.
Start VID Введите идентификатор начала диапазона для сетей VLAN, которые
будут настраиваться в разделе ниже.
End VID Введите идентификатор конца диапазона для сетей VLAN, которые
будут настраиваться в разделе ниже.
Apply Нажмите на данную кнопку, чтобы отобразить введенный диапазон
сетей VLAN в разделе
ниже.
VID В данном поле отображаются идентификаторы VLAN ID каждой из
сетей VLAN из выбранного выше диапазона. При настройке VLAN-
сети * эти настройки применяются ко всем сетям VLAN.
