Zyxel ES-3124 [43/394] Установка коммутатора в стойку
![Zyxel ES-3124 [43/394] Установка коммутатора в стойку](/views2/1168509/page43/bg2b.png)
Глава 2 Установка и подключение аппаратного обеспечения
Руководство пользователя по серии ES-3124
43

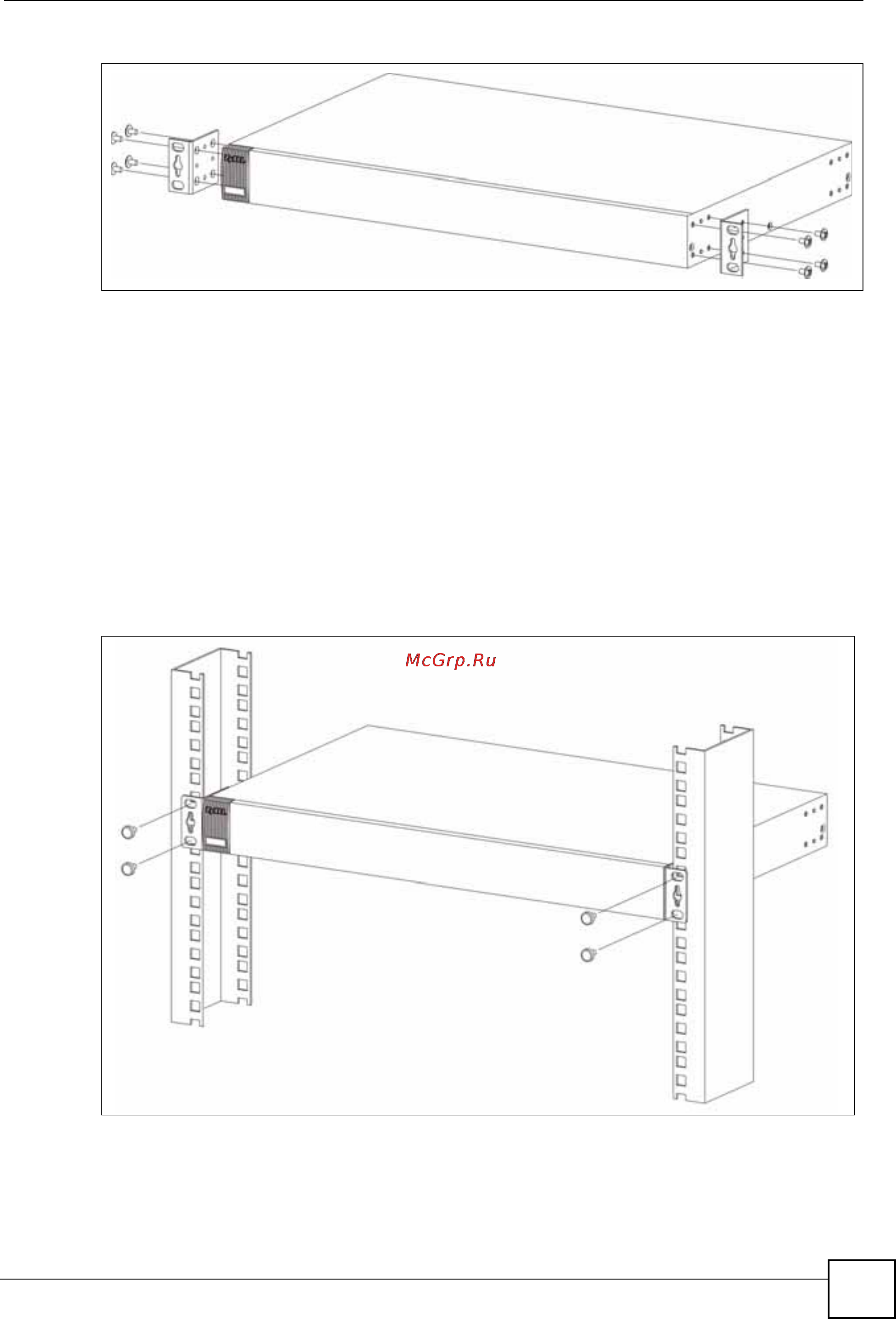

Рисунок 7 Закрепление кронштейнов
2 С помощью крестовой отвертки #2 прикрепите кронштейн к коммутатору винтами
M3 с плоской головкой.
3 Повторите шаги 1 и 2, чтобы закрепить кронштейн на другой стороне
коммутатора.
4 Теперь коммутатор можно устанавливать в стойку. Переходите к следующему
разделу.
2.2.3 Установка коммутатора в стойку
1 Приложите кронштейн (уже прикрепленный винтами к боковой панели
коммутатора) к одной стороне стойки и совместите два отверстия для винтов на
кронштейне с такими же двумя отверстиями в стойке.
Рисунок 8 Установка коммутатора в стойку
2 С помощью крестовой отвертки #2 прикрепите кронштейн к стойке винтами M5 с
плоской головкой.
3 Повторите шаги 1 и 2, чтобы закрепить кронштейн на другой стороне стойки.
