Глава 1 Знакомство с коммутатором
Руководство пользователя по серии ES-3124
35
1.1.3 Пример высокоскоростной коммутации
Данный коммутатор идеально подходит для соединения двух сетей, которым требуется
высокая пропускная способность. Переход на высокоскоростные локальные сети,
например, работающие по технологии ATM, для большинства пользователей
нецелесообразен из-за высокой стоимости замены всех имеющихся Ethernet-кабелей и
карт адаптеров, реструктуризации сети и сложности технического обслуживания.
Данный коммутатор позволяет добиться такой же пропускной способности
, как и в сети
ATM, но при существенно меньших затратах и с возможностью использования
имеющихся адаптеров и коммутаторов. Более того, сохраняется существующая
структура локальной сети, так как все порты могут свободно связываться друг с другом.
В приведенном примере для соединения этих двух сетей используется группирование
портов на двух коммутаторах.

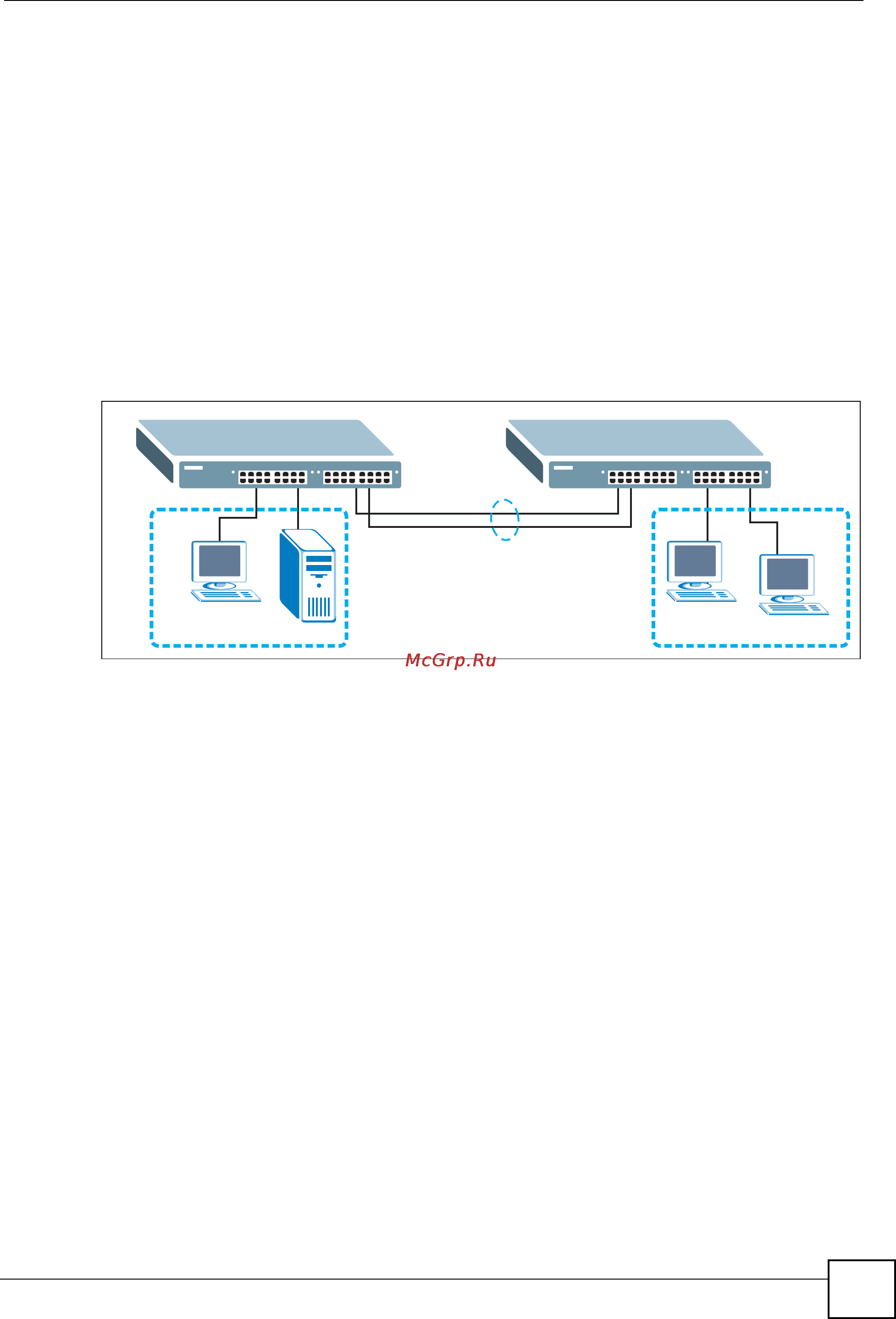

Рисунок 3 Пример высокоскоростной коммутации
1.1.4 Примеры применения в сетях VLAN на базе IEEE 802.1Q
В данном разделе рассмотрена рабочая группа и сервер общего пользования,
работающие в виртуальных локальных сетях VLAN на базе тегов, согласно 802.1Q.
Виртуальные локальные сети (VLAN) позволяют разделить одну физическую сеть на
несколько логических. Станции в логической сети принадлежат к одной группе.
Станция может принадлежать к нескольким группам. При использовании сетей VLAN
станция не может отправлять
или принимать данные от станций, не принадлежащих к
той же группе (группам); это возможно лишь в том случае, если трафик проходит через
маршрутизатор.
Дополнительную информацию о виртуальных локальных сетях можно найти в гл.8 на
стр.91.
1.1.4.1 Пример виртуальной локальной сети на базе тегов
Порты в одной группе VLAN принадлежат к одному домену
широковещательной
передачи кадров. Это позволяет повысить производительность сети за счет уменьшения
широковещательного трафика. Группы VLAN можно изменять в любой момент,
добавляя, перемещая или изменяя порты без переподключения кабелей.
Группа каналов
Отдел продаж
Исследователь
ский отдел
-
