Глава 22 Мультивещание
Руководство пользователя по серии ES-3124
197
" Порт может принадлежать нескольким VLAN-сетям мультивещания.
Однако, IP-адреса различных групп мультивещания не должны
перекрываться.

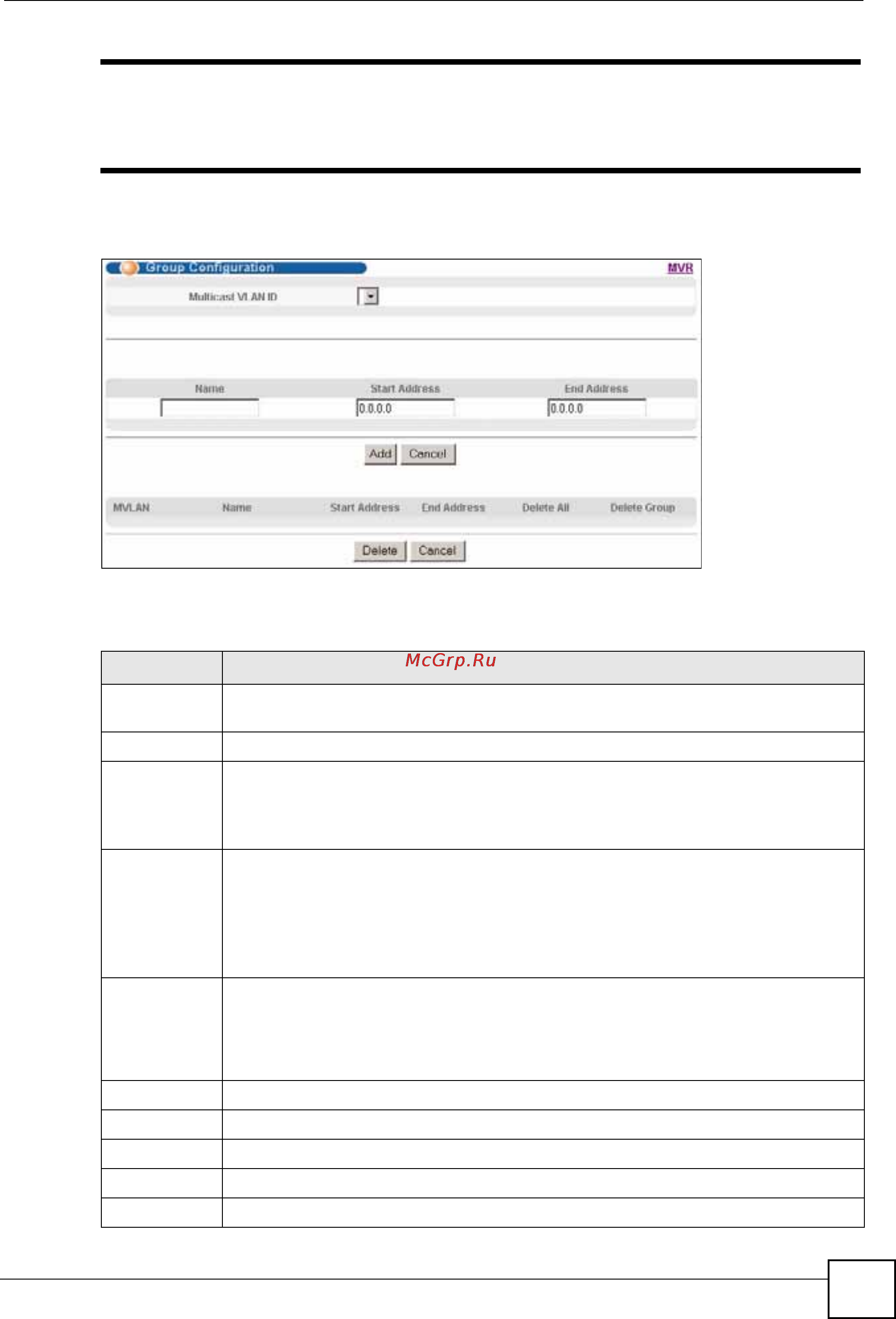

Рисунок 92 Экран Advanced Application > Multicast > Multicast Setting > MVR: Group
Configuration
Поля экрана описаны в следующей таблице.
Таблица 61 Экран Advanced Application > Multicast > Multicast Setting > MVR: Group
Configuration
ПОЛЕ ОПИСАНИЕ
Multicast
VLAN ID
Выберите из ниспадающего списка идентификатор VLAN-сети мультивещания
(настроенный на экране MVR).
Name Введите имя-описание для идентификации.
Start Address Введите начальный IP-адрес группы мультивещания в виде десятичных чисел,
разделенных точками.
Более подробную информацию об IP-адресах мультивещания можно найти в
разд. 22.1.1 на стр. 185.
End Address Введите конечный IP-адрес группы мультивещания в виде десятичных
чисел,
разделенных точками.
Если в группу мультивещания необходимо внести только один адрес, введите в
это поле тот же IP-адрес, что и в поле Start Address.
Более подробную информацию об IP-адресах мультивещания можно найти в
разд. 22.1.1 на стр. 185.
Add Нажмите Add, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны
в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на
ссылке Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
MVLAN В этом поле отображается идентификатор VLAN-сети мультивещания.
Name В этом поле отображается имя-
описание для данной настройки.
Start Address В этом поле отображается начальный IP-адрес группы мультивещания.
End Address В этом поле отображается конечный IP-адрес группы мультивещания.
