Глава 24 Защита от подмены IP-адресов
Руководство пользователя по серии ES-3124
221

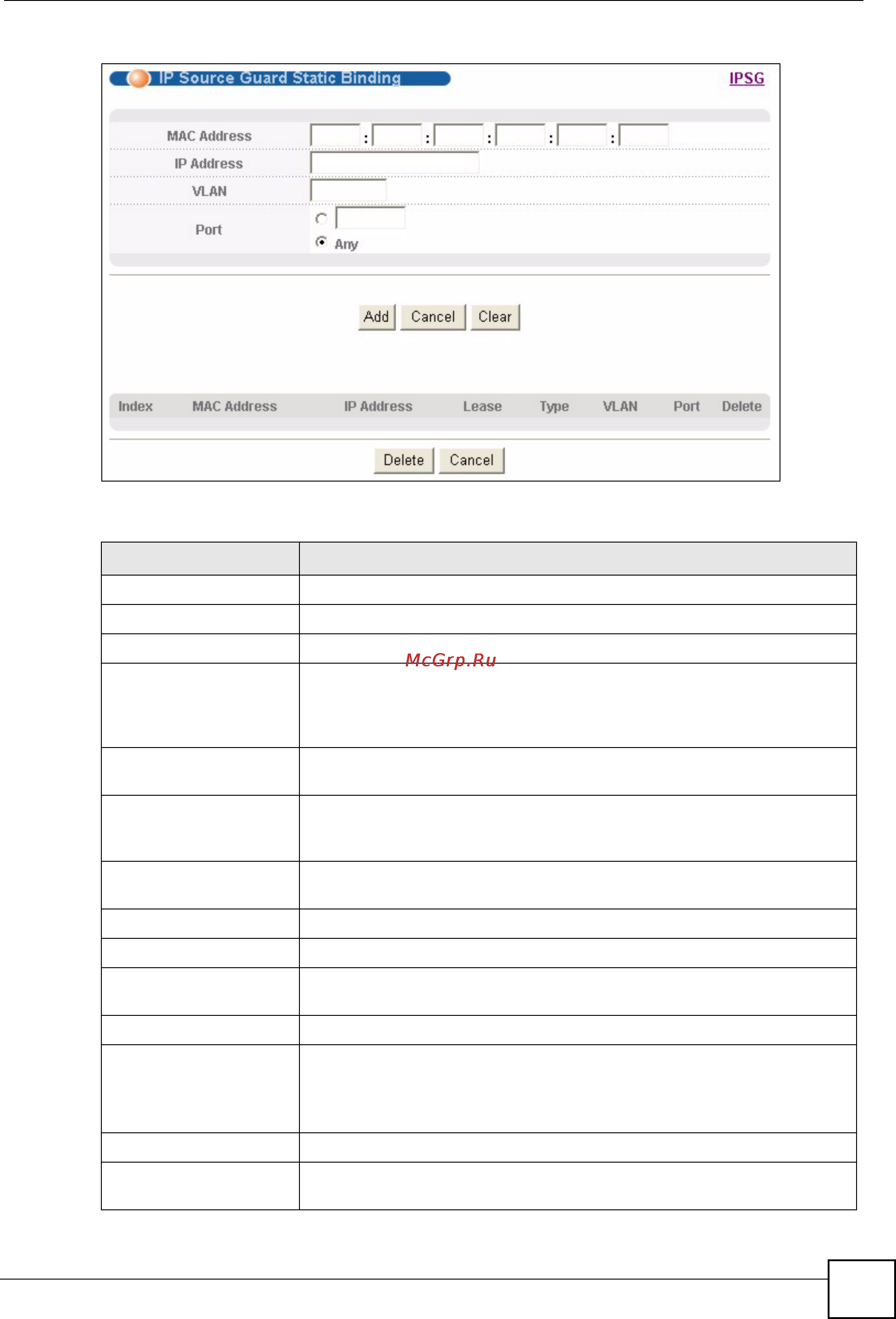

Рисунок 105 Экран Advanced Application > IP Source Guard > Static Binding
Поля экрана описаны в следующей таблице.
Таблица 72 Экран Advanced Application > IP Source Guard > Static Binding
ПОЛЕ ОПИСАНИЕ
MAC Address Введите MAC-адрес источника для привязки.
IP Address Введите IP-адрес, назначенный для MAC-адреса в привязке.
VLAN Введите идентификатор VLAN ID для привязки.
Port Укажите порты для привязки. Если привязка относится к одному порту,
выберите первый переключатель и введите номер порта в
соответствующее поле справа. Если данная привязка относится ко
всем портам, выберите переключатель Any.
Add Нажмите
на данную кнопку, чтобы добавить указанную статическую
привязку или обновить существующую.
Cancel Нажмите на данную кнопку, чтобы сбросить значения из последней
выбранной статической привязке или, если ничего не было выбрано,
очистить перечисленные выше поля.
Clear Нажмите на данную кнопку, чтобы очистить перечисленные выше
поля.
Index В этом поле отображается порядковый номер каждой
привязки.
MAC Address В этом поле отображается MAC-адрес источника для привязки.
IP Address В этом поле отображается IP-адрес, назначенный для MAC-адреса в
привязке.
Lease В этом поле отображается период действия привязки.
Type В этом поле отображается способ получения коммутатором
информации о привязке.
static: привязка создана с использованием информации,
предоставленной администратором вручную.
VLAN В этом поле
отображается идентификатор VLAN для привязки.
Port В этом поле отображается номер порта для привязки. Если данное
поле пустое, привязка действует для всех портов.
