Глава 22 Мультивещание
Руководство пользователя по серии ES-3124
198
22.8.1 Пример настройки MVR
На приведенном ниже рисунке показан пример сети, в которой порты 1, 2 и 3
коммутатора принадлежат VLAN 1. Кроме того, порт 7 принадлежит к группе
мультивещания с идентификатором VID 200 для получения трафика мультивещания
(каналы News и Movie) от удаленного сервера потокового мультимедиа, S. Компьютеры
A, B и C в сети VLAN 1 могут принимать трафик.

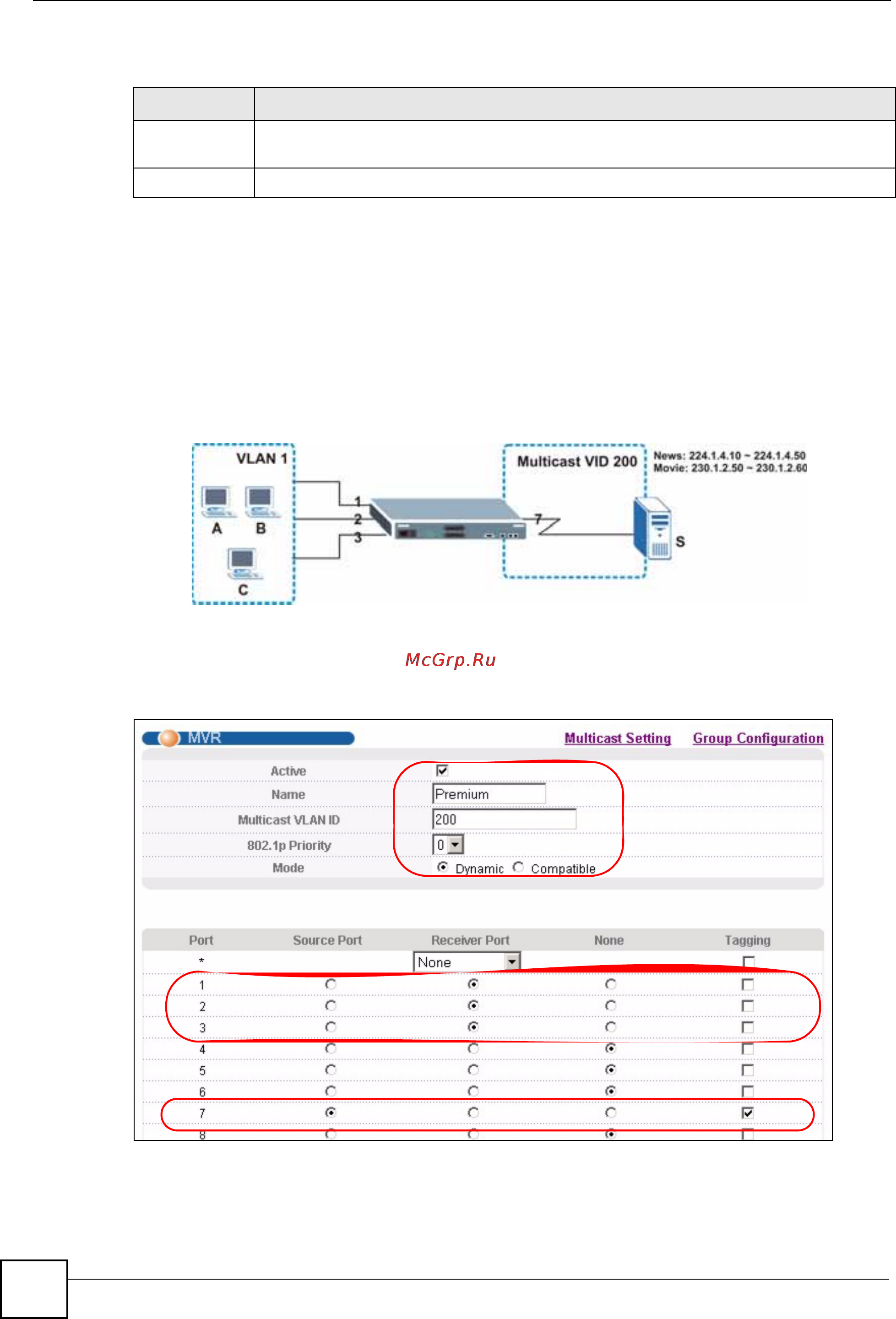

Рисунок 93 Пример настройки MVR
Для определения настроек MVR на коммутаторе необходимо создать группу
мультивещания на экране MVR и назначить порты приемников и источников.
Рисунок 94 Пример настройки MVR
Delete Для удаления из таблицы выбранных записей выберите Delete Group и нажмите
Delete.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей в таблице.
Таблица 61 Экран Advanced Application > Multicast > Multicast Setting > MVR: Group
Configuration (продолжение)
ПОЛЕ ОПИСАНИЕ
