Глава 6 Состояние системы и статистика портов
Руководство пользователя по серии ES-3124
73

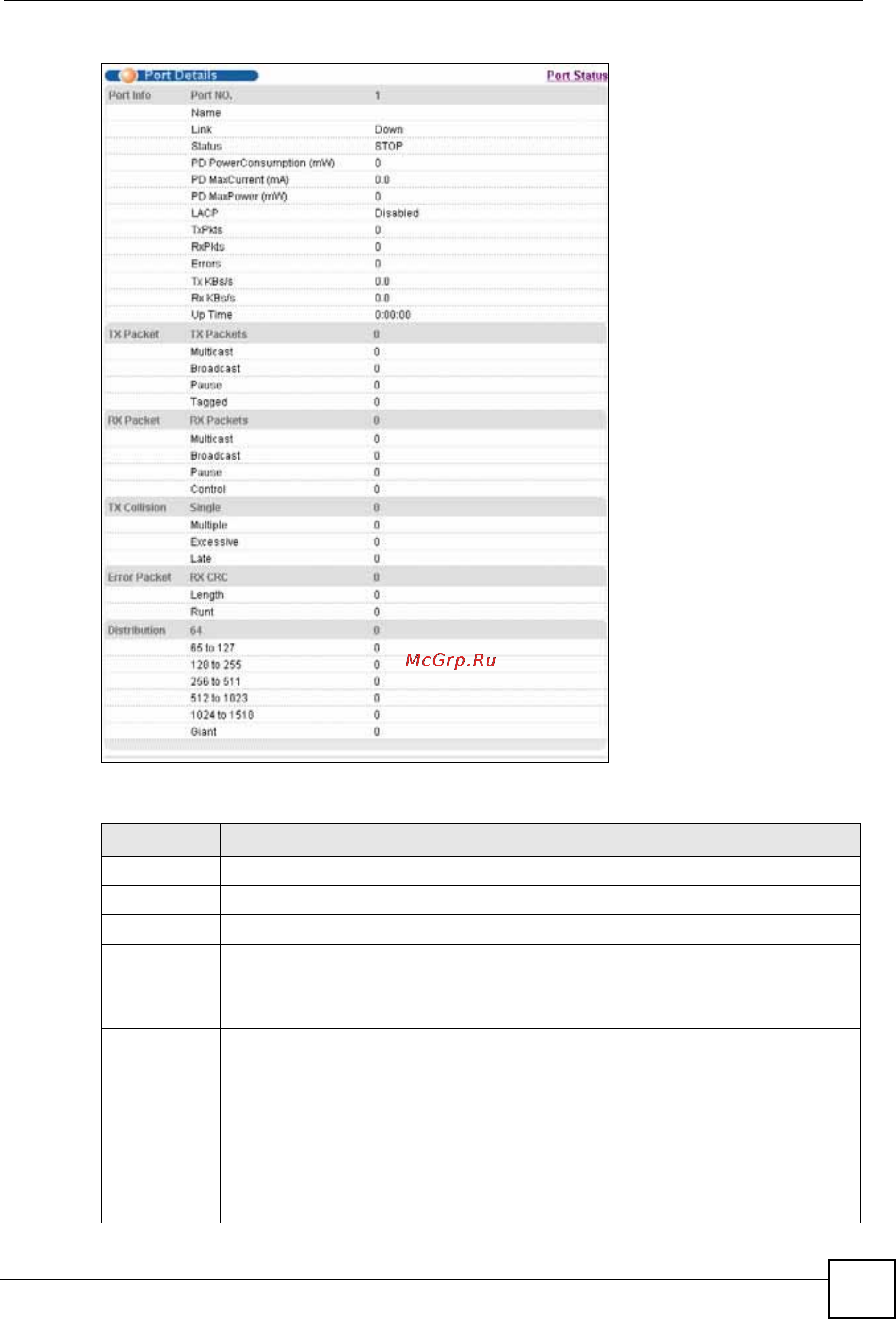

Рисунок 28 Экран Status: Port Details
Поля экрана описаны в следующей таблице.
Таблица 8 Экран Status > Port Details
ПОЛЕ ОПИСАНИЕ
Port Info
Port NO. В этом поле отображается номер порта.
Name В этом поле отображается имя порта.
Link В этом поле отображается скорость (10M для 10 Мбит/с, 100M для 100 Мбит/с
или 1000M для 1000 Мбит/с) и режим дуплекса (F для дуплекса или H для
полудуплекса). Кроме того, в поле отображается тип кабеля (Copper
для витой
пары или Fiber для оптоволокна).
Status Если активирован протокол покрывающего дерева STP, в этом поле
отображается состояние порта по протоколу STP (дополнительную информацию
можно найти в разд. 11.1.3 на стр.115).
Если протокол STP отключен, в этом поле отображается FORWARDING в случае
установленного соединения и STOP в противном случае.
PD
PowerCon
sumption
(mW)
Данное поле предусмотрено только в моделях
PWR, причем для портов Gigabit
Ethernet и портов mini-GBIC оно недоступно.
В этом поле отображается мощность, потребляемая питаемым устройством на
соответствующем порту.
