Zyxel ES-3124 [5/394] Руководство пользователя по серии es 3124
![Zyxel ES-3124F [5/394] Значки на рисунках](/views2/1168509/page5/bg5.png)
Условные обозначения
Руководство пользователя по серии ES-3124
5

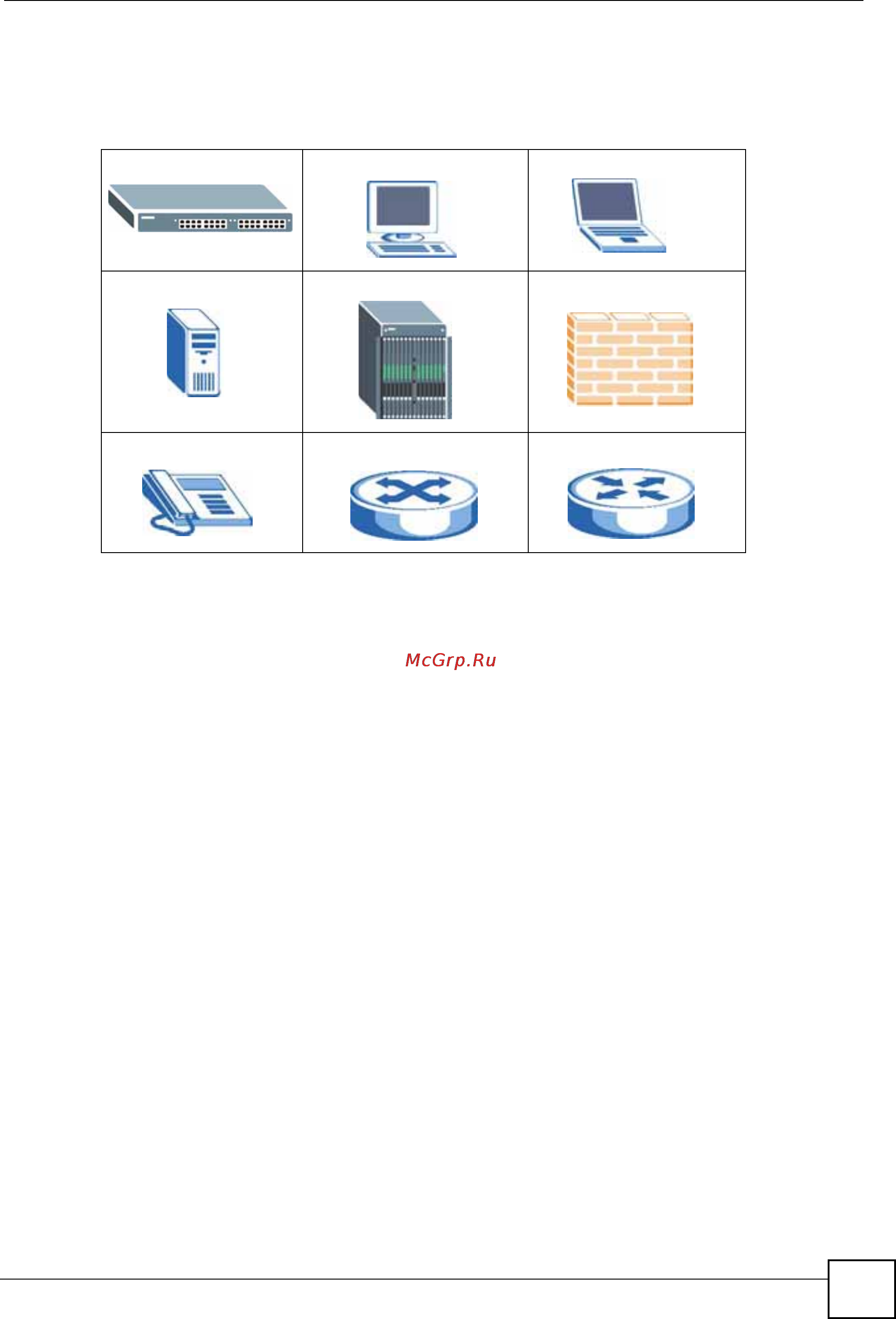

Значки на рисунках
На рисунках в данном руководстве пользователя могут использоваться следующие
общие значки. Значок коммутатора не является точным изображением устройства.
Коммутатор Компьютер Ноутбук
Сервер DSLAM-мультиплексор Межсетевой экран
Телефон Коммутатор Маршрутизатор
