Руководство пользователя по серии ES-3124
67
ГЛАВА 5
Пример первичной настройки
В данной главе описаны настройки коммутатора на примере конкретной сети.
5.1 Обзор
Первичная настройка включает в себя следующие шаги:
• Создание виртуальной локальной сети VLAN
• Определение идентификаторов VLAN для портов
• Настройка IP-адреса управления коммутатором
5.1.1 Создание виртуальной локальной сети VLAN
Виртуальные локальные сети ограничивают широковещательные кадры той группой
VLAN, к которой принадлежит порт (порты). Для этого можно использовать
виртуальные локальные сети на основе портов или статические виртуальные локальные
сети на основе тегов с фиксированными портами-членами. В данном примере порт 1
конфигурируется в качестве члена виртуальной локальной сети VLAN 2.

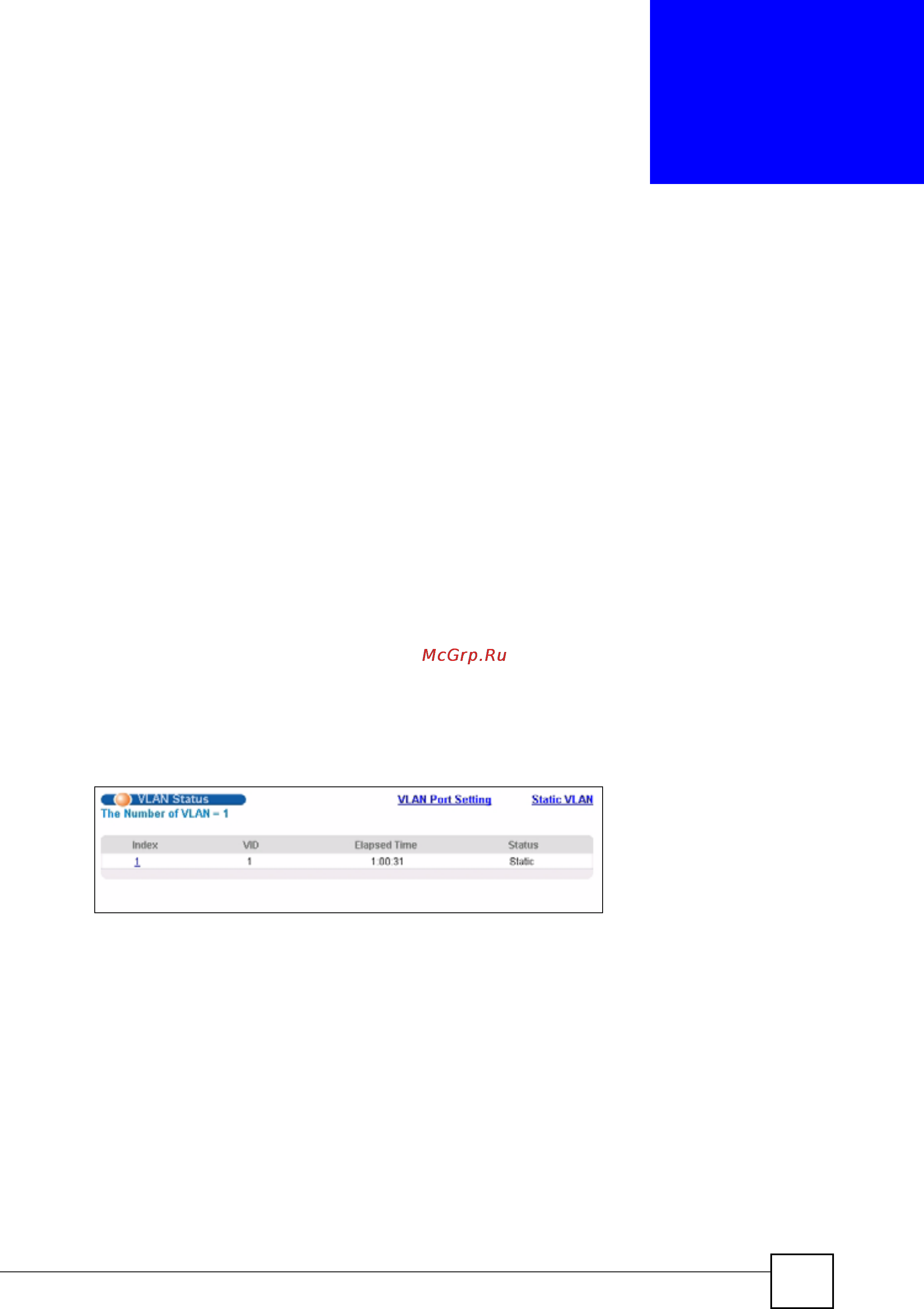

Рисунок 24 Пример первичной настройки сети: виртуальная локальная сеть
