Глава 29 Обслуживание
Руководство пользователя по серии ES-3124
263
" Нажатие на кнопки Apply и Add НЕ сохраняет изменения в постоянной
памяти. Все несохраненные изменения будут утеряны после
перезагрузки коммутатора.
29.4 Перезагрузка системы
Опция Reboot System позволяет перезагрузить коммутатор, не отключая питание
физически. Кроме того, при перезагрузке можно выбрать конфигурацию один (Config 1)
или конфигурацию два (Config 2). Чтобы перезагрузить коммутатор, выполните
следующее.
1 Чтобы перезагрузить коммутатор с использованием первой конфигурации,
нажмите на кнопку Config 1 в поле Reboot System экрана Maintenance. Появится
следующий экран.

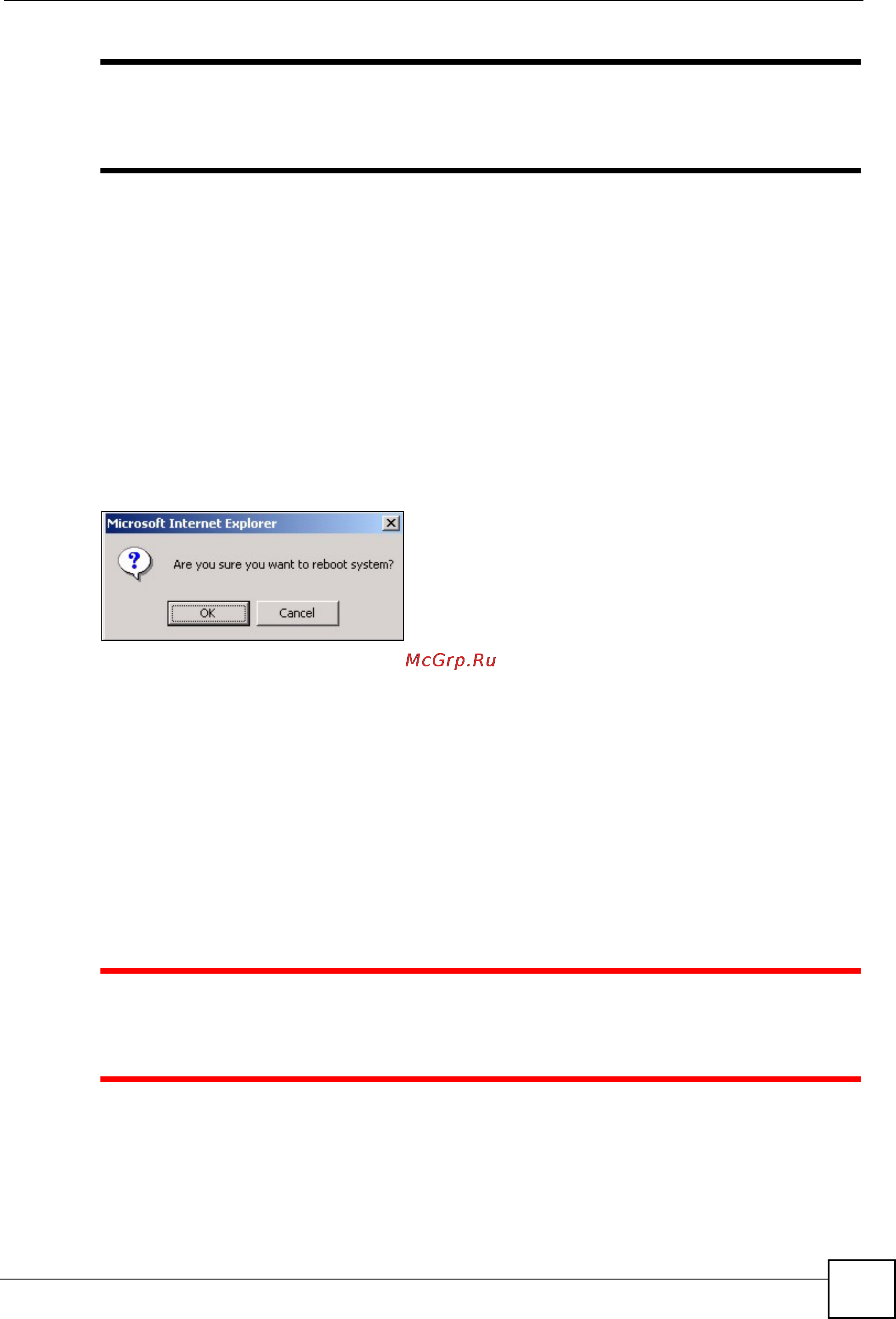

Рисунок 138 Перезагрузка системы: подтверждение
2 Нажмите OK еще раз и дождитесь, пока коммутатор перезагрузится. Этот процесс
занимает до двух минут. Он не влияет на настройки коммутатора.
Чтобы перезагрузить коммутатор с использованием второй конфигурации, нажмите
Config 2 и выполните действия 1 и 2.
29.5 Обновление встроенного программного обеспечения
Прежде чем приступать к загрузке встроенного программного обеспечения в
устройство, убедитесь, что на компьютер загружено (и распаковано) встроенное
программное обеспечение нужной модели и версии.
1 Убедитесь, что загружаемое встроенное программное обеспечение
подходит для соответствующей модели, так как программное
обеспечение для другой модели может повредить устройство.
Находясь на экране Maintenance, выберите Firmware Upgrade, чтобы открыть
показанный ниже экран.
