Глава 1 Знакомство с коммутатором
Руководство пользователя по серии ES-3124
34

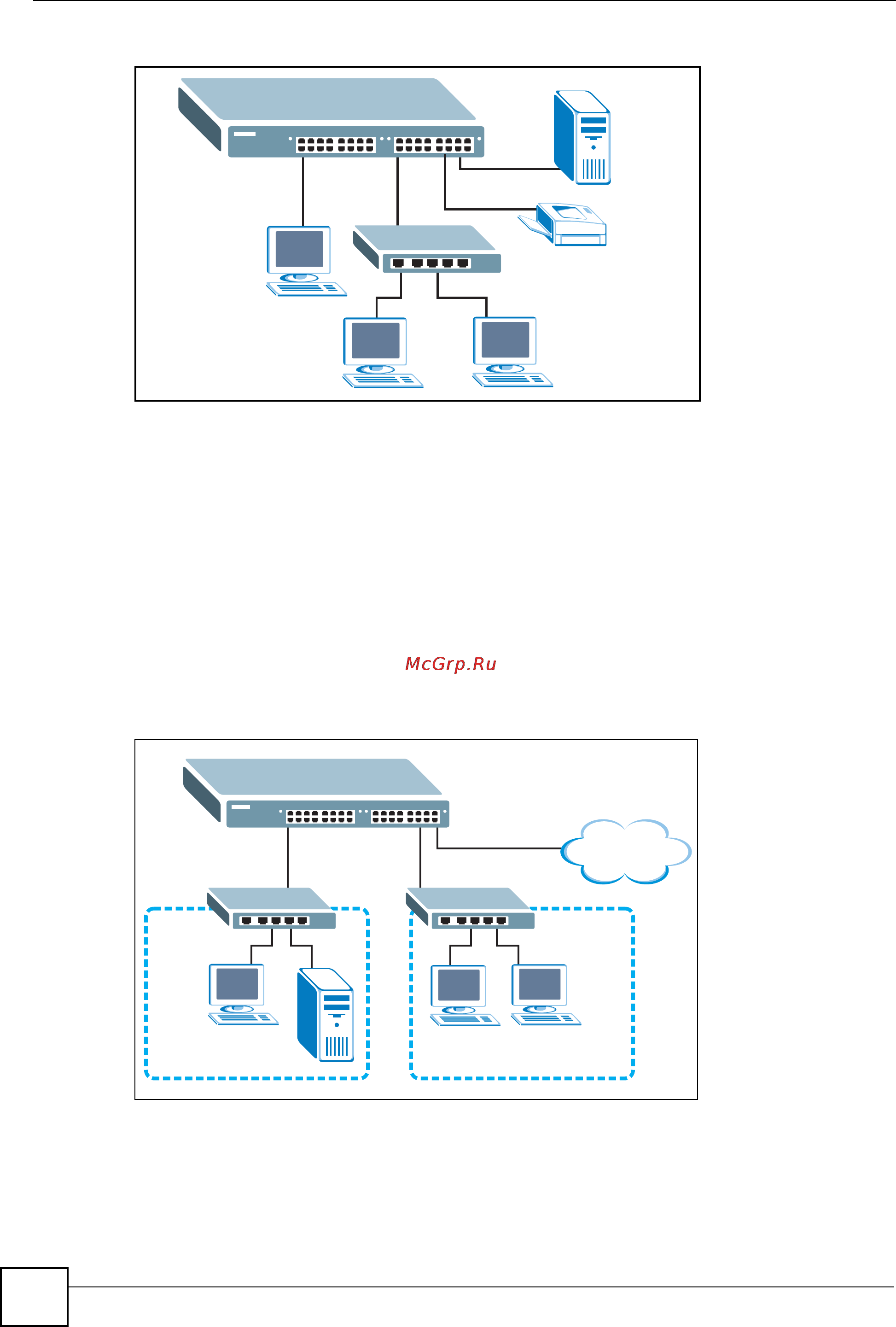

Рисунок 1 Применение в магистральной сети
1.1.2 Пример мостовой конфигурации
С помощью коммутатора можно подключить различные отделы компании
(Исследовательский отдел и Отдел продаж) к корпоративной магистрали. Это
позволяет уменьшить «состязание» за пропускную способность и устранить «узкие
места» в сети и подключении к серверу. Все пользователи, которым требуется большая
пропускная способность, могут подключаться к высокоскоростным серверам своих
отделов через коммутатор. Использование
порта Gigabit Ethernet/mini-GBIC
коммутатора позволяет обеспечить высокоскоростной канал для каскадного соединения.
Кроме того, коммутатор облегчает задачи контроля и обслуживания, позволяя сетевым
администраторам централизованно расположить несколько серверов.
Рисунок 2 Применение в мостовой конфигурации
Интернет
Отдел продаж
Исследователь
ский отдел
-
Каскадное
соединение
