Глава 22 Мультивещание
Руководство пользователя по серии ES-3124
199
Чтобы коммутатор пересылал трафик группы мультивещания абонентам, необходимо
определить настройки группы мультивещания на экране Group Configuration. На

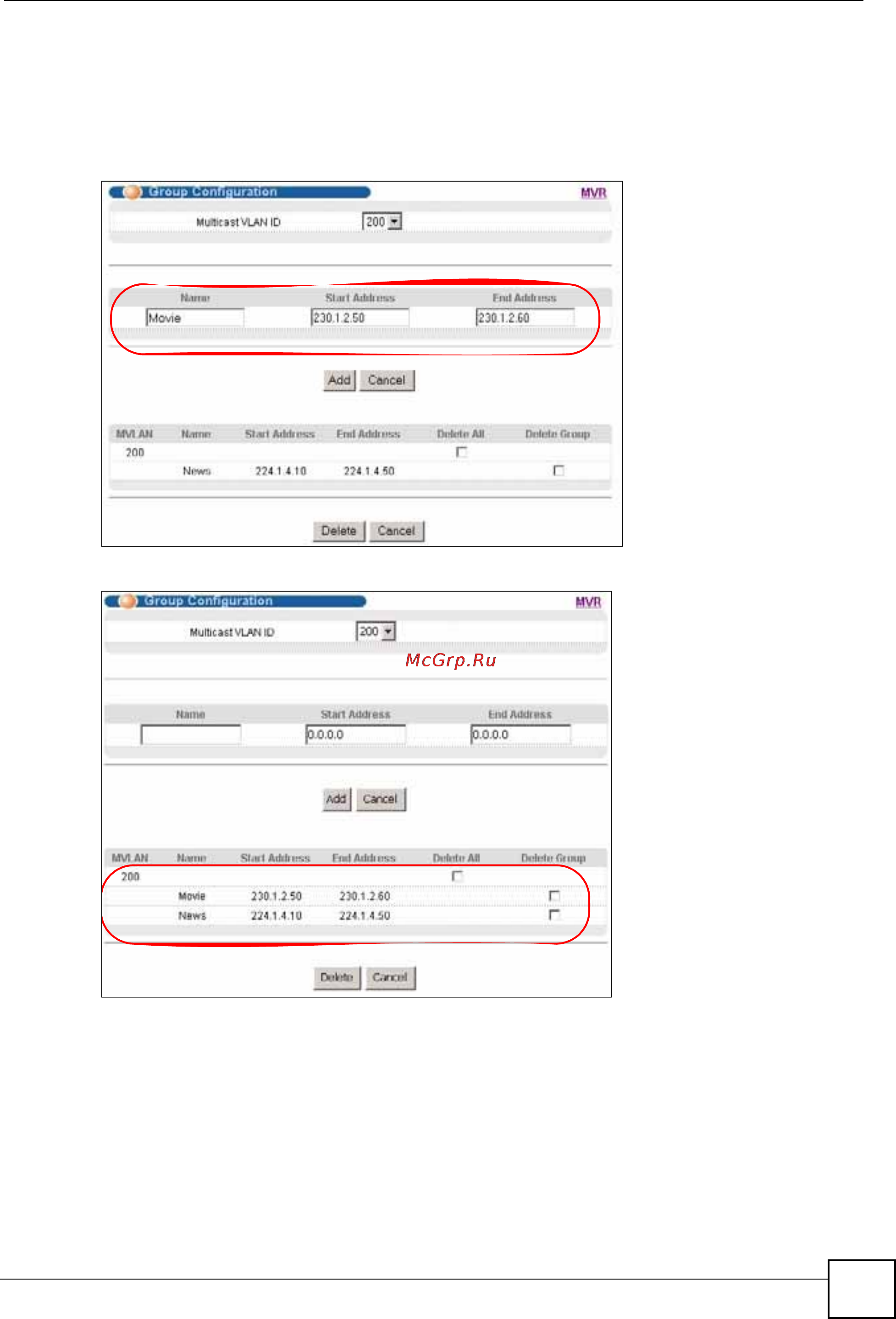

следующем рисунке показан пример настройки двух групп мультивещания (News и
Movie) для VLAN-сети мультивещания 200.
Рисунок 95 Пример настройки групп MVR
Рисунок 96 Пример настройки групп MVR
