Приложение A Настройка IP-адреса компьютера
Руководство пользователя по серии ES-3124
339
• Повторите три приведенных выше шага для всех шлюзов по умолчанию,
которые необходимо добавить.
• По окончании нажмите на OK.

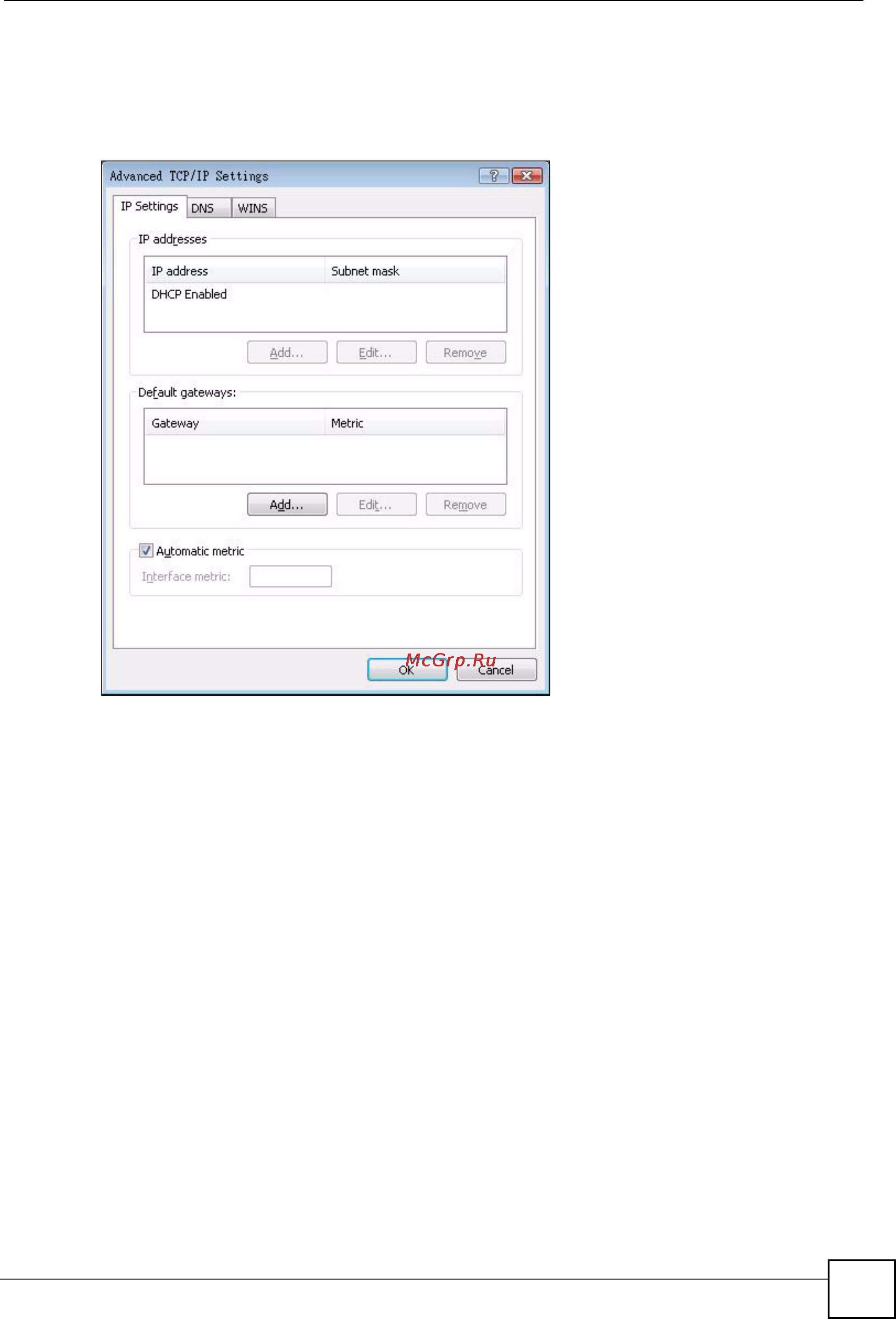

Рисунок 186 Windows Vista: окно Advanced TCP/IP Properties
9 В окне Internet Protocol Version 4 (TCP/IPv4) Properties (на вкладке General):
• Нажмите на Obtain DNS server address automatically, если IP-адрес или IP-
адреса серверов DNS не известны.
• Если IP-адреса серверов DNS известны, нажмите на Use the following DNS
server addresses и введите их в поля Preferred DNS server и Alternate DNS
server.
Если ранее адреса DNS-серверов уже настраивались, нажмите на Advanced и
затем перейдите на вкладку DNS, чтобы
упорядочить их.
