Глава 11 Протокол покрывающего дерева
Руководство пользователя по серии ES-3124
118
• Имя региона MST
• Номер версии в качестве уникального номера региона MST
• Связывание VLAN с конкретным экземпляром MST
11.1.5.3 Экземпляр MST
Экземпляром MST (MSTI) называется экземпляр покрывающего дерева. Для VLAN
можно определить работу с использованием конкретного MSTI. Каждый созданный
экземпляр MSTI идентифицируется по уникальному номеру (также называемому
идентификатором MST ID), известному внутри региона. Таким образом, MSTI не
охватывает несколько регионов MST.
Пример с двумя регионами
MST показан на следующем рисунке. В регионах 1 и 2
имеется 2 экземпляра покрывающего дерева.

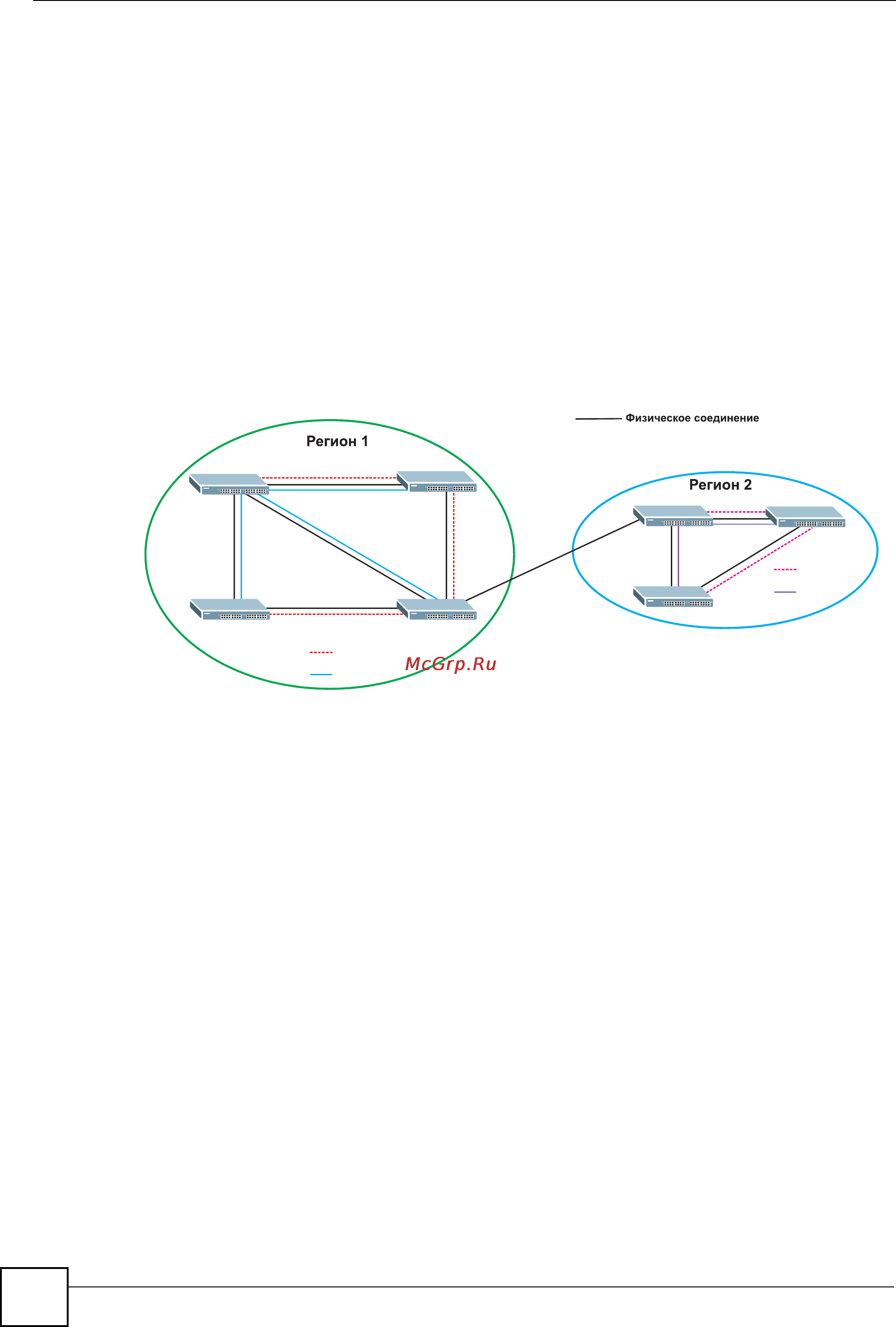

Рисунок 52 Экземпляры MSTI в различных регионах
11.1.5.4 Общее и внутреннее покрывающее дерево (CIST)
CIST представляет структуру связности всей сети в целом и является эквивалентом
покрывающего дерева протоколов STP/RSTP. CIST представляет собой используемый
по умолчанию экземпляр MST (MSTID 0). Все виртуальные локальные сети VLAN,
которые не связаны с конкретным экземпляром MST, связаны с CIST. В сети с
поддержкой MSTP имеется только одного дерево CIST, которое охватывает регионы
MST и отдельные
устройства с поддержкой протокола покрывающего дерева. Сеть
может включать в себя несколько регионов MST и другие сегменты, в которых
используется RSTP.
MSTI 1
MSTI 2
MSTI 1
MSTI 3
