Глава 3 Обзор аппаратного обеспечения
Руководство пользователя по серии ES-3124
49

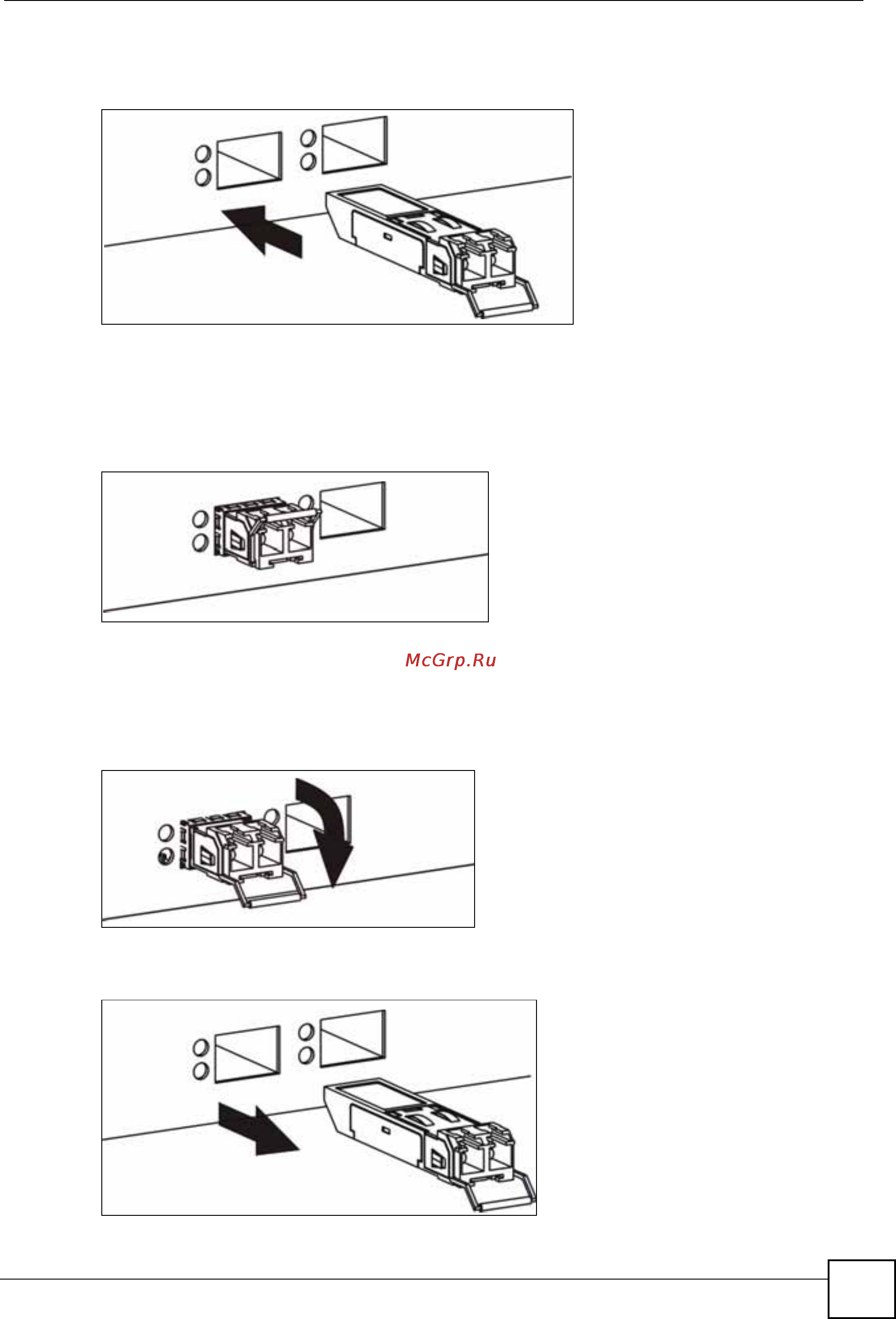

1 Вставьте трансивер в слот открытой секцией печатной платы вниз.
Рисунок 13 Пример установки трансивера
2 Надавите на трансивер, пока он не защелкнется на месте.
3 Данный коммутатор автоматически обнаружит установленный трансивер.
Проверьте состояние светодиодных индикаторов, чтобы убедиться, что он
работает.
Рисунок 14 Установленный трансивер
3.1.3.2 Удаление трансивера
Для удаления трансивера mini-GBIC (SFP-модуля) выполните следующие действия.
1 Откройте защелку трансивера (их вид может различаться).
Рисунок 15 Пример открытия защелки трансивера
2 Выньте трансивер из слота.
Рисунок 16 Пример удаления трансивера
