Глава 15 Агрегация каналов
Руководство пользователя по серии ES-3124
149

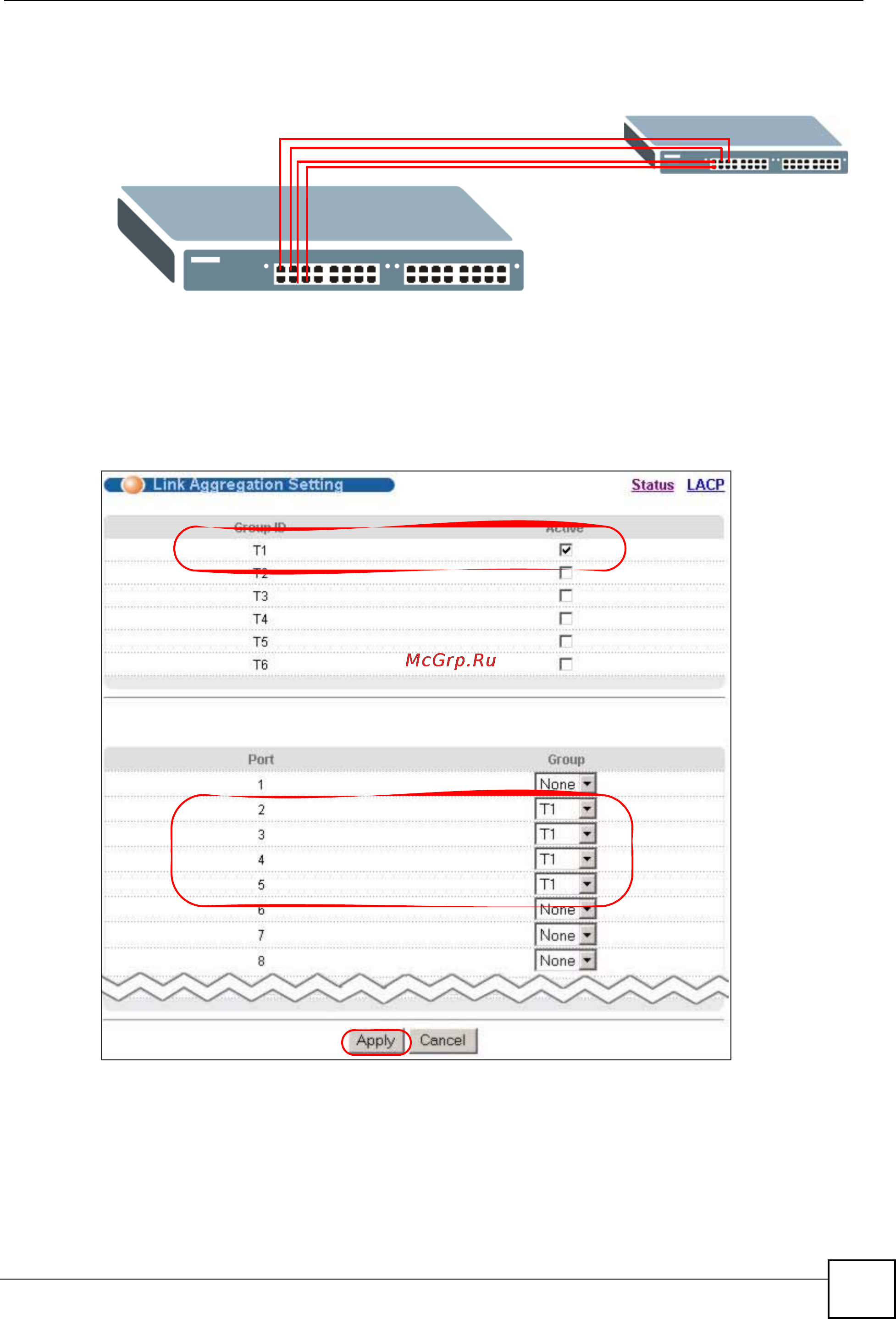

Рисунок 68 Пример группирования портов – физические подключения
2 Настройте статическую группу портов – нажмите Advanced Application > Link
Aggregation > Link Aggregation Setting. На этом экране активируйте группу
портов T1 и выберите порты, которые должны быть включены в эту группу, как
показано на следующем рисунке. После этого нажмите Apply.
Рисунок 69 Пример группирования портов – экран настройки
На этом настройка группы портов 1 (T1) завершена; переходить на какие-либо другие
экраны не требуется.
A
B
