Глава 25 Защита от образования петель
Руководство пользователя по серии ES-3124
242
• Он будет получать собственные широковещательные сообщения, так как они будут
возвращаться по петле к нему. После этого эти сообщения будут ретранслироваться
коммутатором повторно.

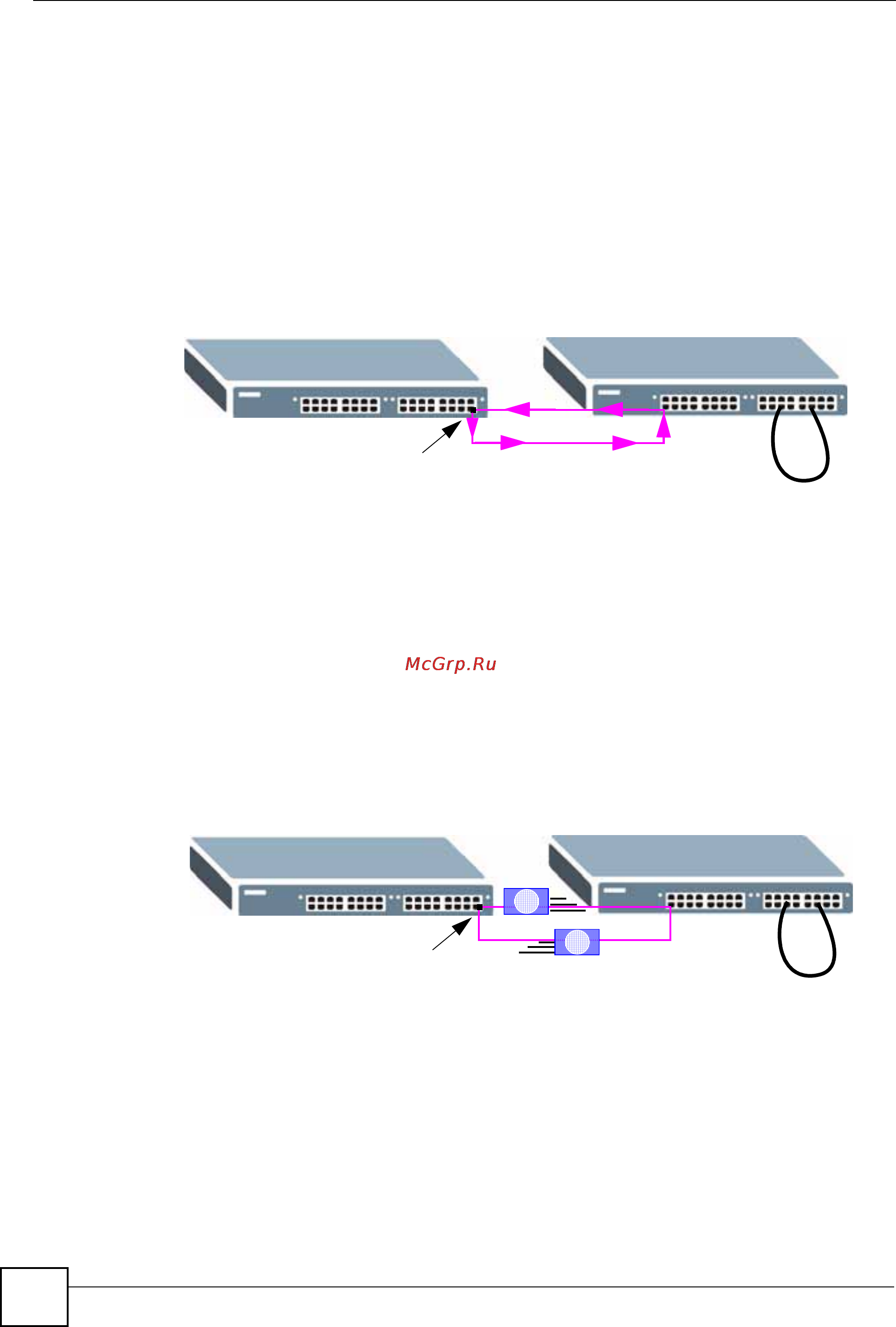

На приведенном ниже рисунке показано подключение порта N на коммутаторе A к
коммутатору B. На коммутаторе B образовалась петля. При выходе широковещательных
или мультивещательных сообщений из порта N
и их поступлении на коммутатор B эти
сообщения вновь направляются на порт N коммутатора A, после их ретрансляции
коммутатором B.
Рисунок 117 Коммутатор с петлей
Функция защиты от образования петель проверяет, не подключен ли порт с
активированной функцией к коммутатору с петлей. Для этого она периодически
рассылает пробные пакеты и проверяет, не возвращаются ли эти пакеты через тот же
самый порт. При обнаружении такого события коммутатор отключает порт, который
подключен к коммутатору с петлей.
На приведенном
ниже рисунке показан коммутатор A с активированной на порту N
функцией защиты от образования петель, который отправляет пробный пакет P на
коммутатор B. Так как на коммутаторе B имеется петля, пробный пакет P возвращается
на порт N коммутатора A. Для защиты остальной части сети от коммутатора с петлей
данный коммутатор отключает
порт N.
Рисунок 118 Защита от образования петель – пробный пакет
Данный коммутатор также отключит порт N, если пробный пакет вернется на
коммутатор A через любой другой порт. Другими словами, функция защиты от
образования петель защищает также от обычных петель в сети. На приведенном ниже
рисунке показан пример с тремя коммутаторами, образующими петлю. На рисунке
также показан путь пробного пакета, отправляемого функцией
защиты от образования
петель. В данном примере пробный пакет отправляется из N и возвращается на другой
порт. Если на порту N включена функция защиты от образования петель, коммутатор
отключит порт N после обнаружения пробного пакета, вернувшегося на коммутатор.
A
B
N
A
B
P
P
N
