Глава 5 Пример первичной настройки
Руководство пользователя по серии ES-3124
70

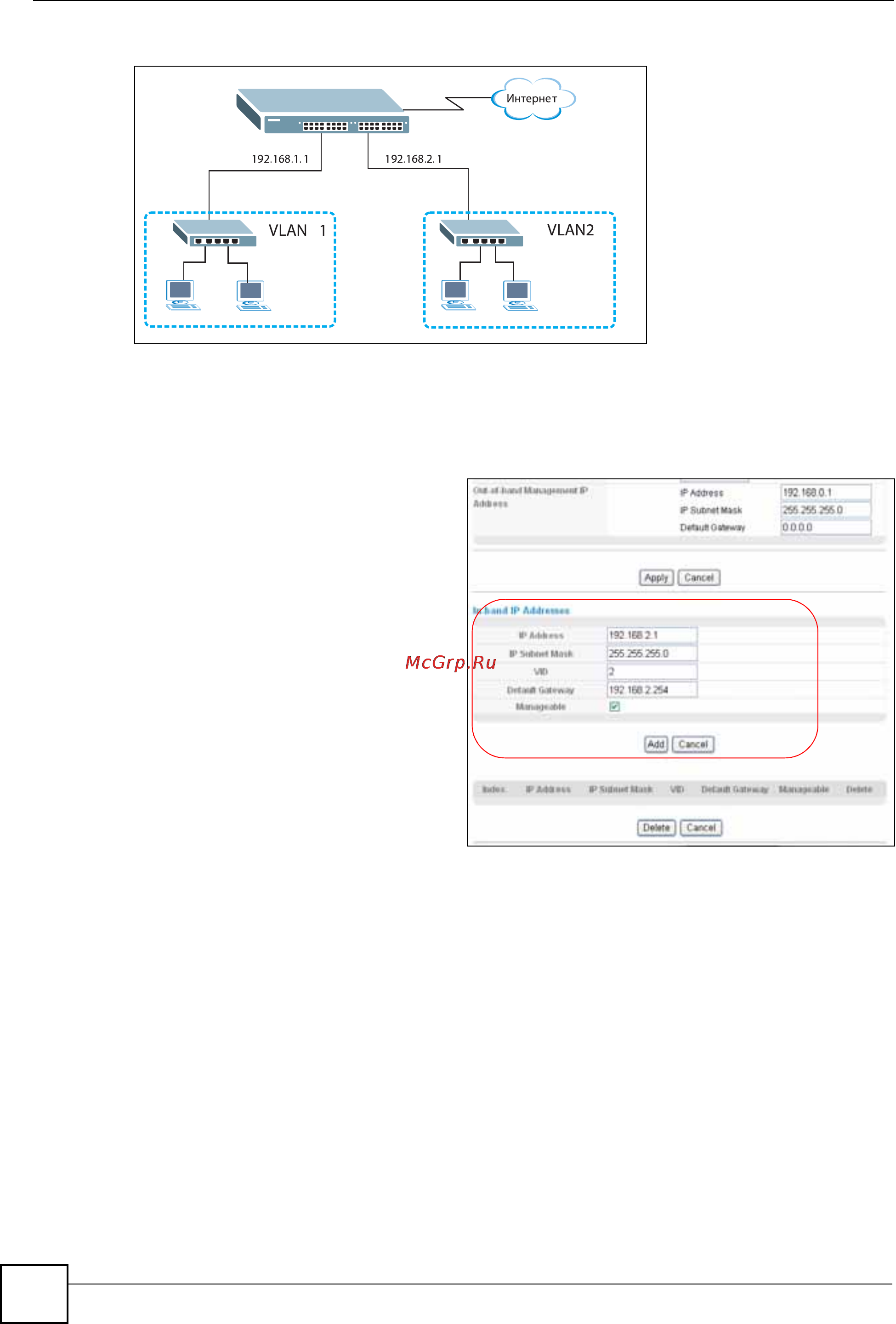

Рисунок 26 Пример первичной настройки: IP-адрес управления
1 Подключите компьютер к любому из портов Ethernet на коммутаторе. Убедитесь,
что компьютер находится в той же подсети, что и коммутатор.
2 Откройте Web-браузер и введите в строке адреса 192.168.1.1 (IP-адрес по
умолчанию), чтобы получить доступ к Web-конфигуратору. Дополнительную
информацию можно найти в разд.4.2 на стр.55.
3 Нажмите Basic Setting > IP
Setup.
4 Введите нужную информацию
на
экране IP Setup.
Для сети VLAN2 введите в
качестве IP-адреса 192.168.2.1 и
маску подсети 255.255.255.0.
5 В поле VID введите
идентификатор группы VLAN,
к которой должен
принадлежать этот IP-адрес
управления. Это должно быть
то же значение, которое было
введено в поле VLAN ID на
экране меню Static VLAN.
6 Уст ановите переключатель
Manageable, чтобы разрешить управление коммутатором через порты,
принадлежащие сети VLAN2, с использованием указанного IP-адреса.
7 При необходимости повторите данную процедуру для сети VLAN1.
Нажмите Add, чтобы сохранить изменения в оперативной памяти. Настройки в
оперативной памяти теряются при отключении питания коммутатора.
