33
LÉZERSUGÁRZÁS!
NE NÉZZEN KÖZVETLENÜL A LÉZER SUGARÁBA.
2. OSZTÁLYBA SOROLT LÉZER BERENDEZÉS.
Hullámhossz: 650 Nm; Teljesítmény: < 1 mW
EN 60825-1:2007
FIGYELEM: A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági
megoldások és a kiegészítő védőfelszerelések alkalmazása mellett
is mindig fennmarad a balesetek minimális veszélye.

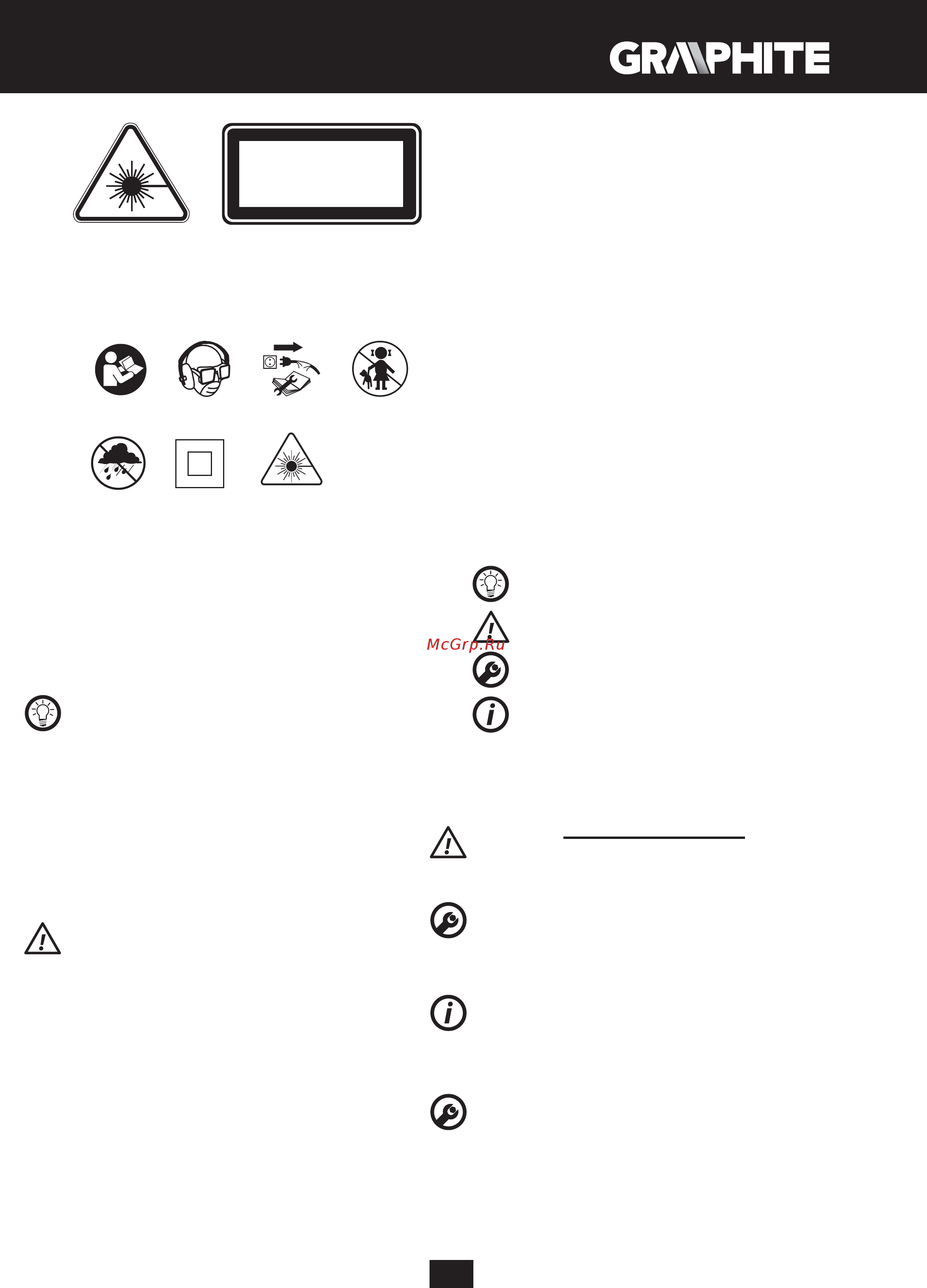

Az alkalmazott jelzések magyarázata.
1 2 3 4
5 6 7
1. Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat!
2. Alkalmazza az egyéni védőeszközöket (védőszemüveget,
hallásvédő eszközt)
3. Karbantartás, javítás megkezdése előtt húzza ki a hálózati
csatlakozódugót az aljzatból.
4. Gyerekek elől elzárandó
5. Óvja az esőtől
6. II. érintésvédelmi osztály
7. Lézer sugárzás.Ne nézzen a lézer sugárzásba
A fentiekben megadottaktól eltérő rendszabályok alkalmazása a
lézersugár okozta veszélyek előidézését vonhatja maga után!
FELÉPÍTÉSE ÉS RENDELTETÉSE
A gérvágó fűrész egy talpazatra szerelt vágófej, amely változtatható
szögbe állítható be. Ezen túlmenően a gérvágó fűrész vágófeje,
felépítéstől függően meg is dönthető és sokoldalúságát és a
vágáshosszt növelendő ki is húzható.
A gérfűrész a méreteinek megfelelő nagyságú fadarabok vágására
szolgál. Ne használja tűzifa aprítására. A gérfűrészt kizárólag
rendeltetésének megfelelő célra használja. A fűrész megadottaktól
eltérő célra történő alkalmazása rendeltetésellenes használatnak
minősül A fűrészgépet kizárólag a hozzá alkalmas, vídiabetétes fogazatú
fűrésztárcsával szabad használni. A gérvágó fűrész alkalmazható
asztalosműhelyekben és szerkezeti ácsmunkákhoz is.
Tilos a berendezést a rendeltetésétől eltérő módon használni!
AZ ÁBRÁK LEÍRÁSA
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái
szerinti jelöléseit követi.
1. Hordfogantyú
2. Fogantyú/Markolat
3. Kapcsoló
4. A fűrésztárcsa védőborításának emelőkarja
5. Orsózár gomb
6. Fűrésztárcsa védőborítás
7. Szénkefetartó fedél
8. Vágófej reteszelő csapszeg
9. Vágásmélység-határoló
10. A vágásmélység-határoló csavarja
11. A vezetőrúd rögzítő csavarja
12. Vezetőrúd
13. Vágófej rögzítő kar
14. Támasztóléc
15. Furatok a rögzítéshez
16. A munkaasztal szögskálája
17. A munkaasztal szögmutatója
18. Önbeállító emelőkar
19. A munkaasztal reteszelő marokcsavarja
20. Munkaasztal hosszabítás
21. Munkapad
22. Lézeregység védőborítás
23. Lézeregység
24. Fix védőborítás
25. Porelvezető csonk
26. Porzsák
27. A függőleges szorító rögzítő marokcsavarja
28. A függőleges szorító karja
29. A függőleges szorító reteszelő csavarja
30. Munkadarab leszorító forgatógomb
31. Vágófej dőlésszög skála
32. Vágófej dőlésszög mutató
33. Elemtartó
34. A lézer kapcsolója
35. Lézer
36. A lézeregység rögzítőcsavarjai
37. Vágófej szerelőlap rögzítőcsavar
38. Vágófej szerelőlap
39. 0º beállítócsavar
40. 45º beállítócsavar
* Előfordulhatnak különbségek a termék és az ábrák között
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
TÁJÉKOZTATÓ
TARTOZÉKOK ÉS KIEGÉSZÍTŐ FELSZERELÉSEK
1. Porzsák - 1 db
2. Speciális kulcs - 1 db
3. Függőleges szorító - 1 db
A MUNKA ELŐKÉSZÍTÉSE
A gérfűrész bármilyen szerelési, beállítási műveletének
megkezdése előtt ellenőrizze, a hálózatról le van csatlakoztatva.
A GÉRVÁGÓ FŰRÉSZ SZÁLLÍTÁSA
• Szállítás előtt ellenőrizze, hogy a vágófej rögzítve van-e az alsó
végállásban.
• A munkaasztal reteszelése, a vágófej reteszelése és minden más
biztosítóelem legyen megfelelő erővel meghúzva.
A GÉRFŰRÉSZ FELSZERELÉSE A MŰHELYASZTALRA
Ajánlott a gérfűrész biztos rögzítése a műhelyasztalhoz vagy az
állványhoz, a gép talpán található, erre szolgáló (15) rögzítőfuratok
kihasználásával, így használható biztonságosan a berendezés,
és így küszöbölhető ki a használat során a gép nemkívánatos
elmozdulásának kockázata. A rögzítőfuratok 8 mm átmérőjű,
hatlapfejű vagy kapupánt csavarok alkalmazását teszik lehetővé.
A gérfűrész műhelyasztal-laphoz rögzítése előtt győződjön meg
arról, hogy:
• A műhelyasztal felülete egyenletes és tiszta,
• A csavarok egyenlő, de nem túlzott erővel vannak meghúzva (a
rögzítőcsavarokat annyira kell meghúzni, hogy a talpazatban ne
keletkezzenek feszültségek, illetve a talpazat ne deformálódjon).
Túlzott feszültségek keletkezése esetén fennáll a talpazat
elrepedésének veszélye.
