25
ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
Конец линя экстренной (аварийной) оста
новки двигателя во время движения судна
должен быть надежно прикреплен к за
пястью судоводителя.
Если линь аварийной остановки двигателя
не будет присоединен должным образом,
то, например, при падении судоводителя
за борт и невозможности управлять под
весным мотором лодка полностью выйдет
изпод контроля.

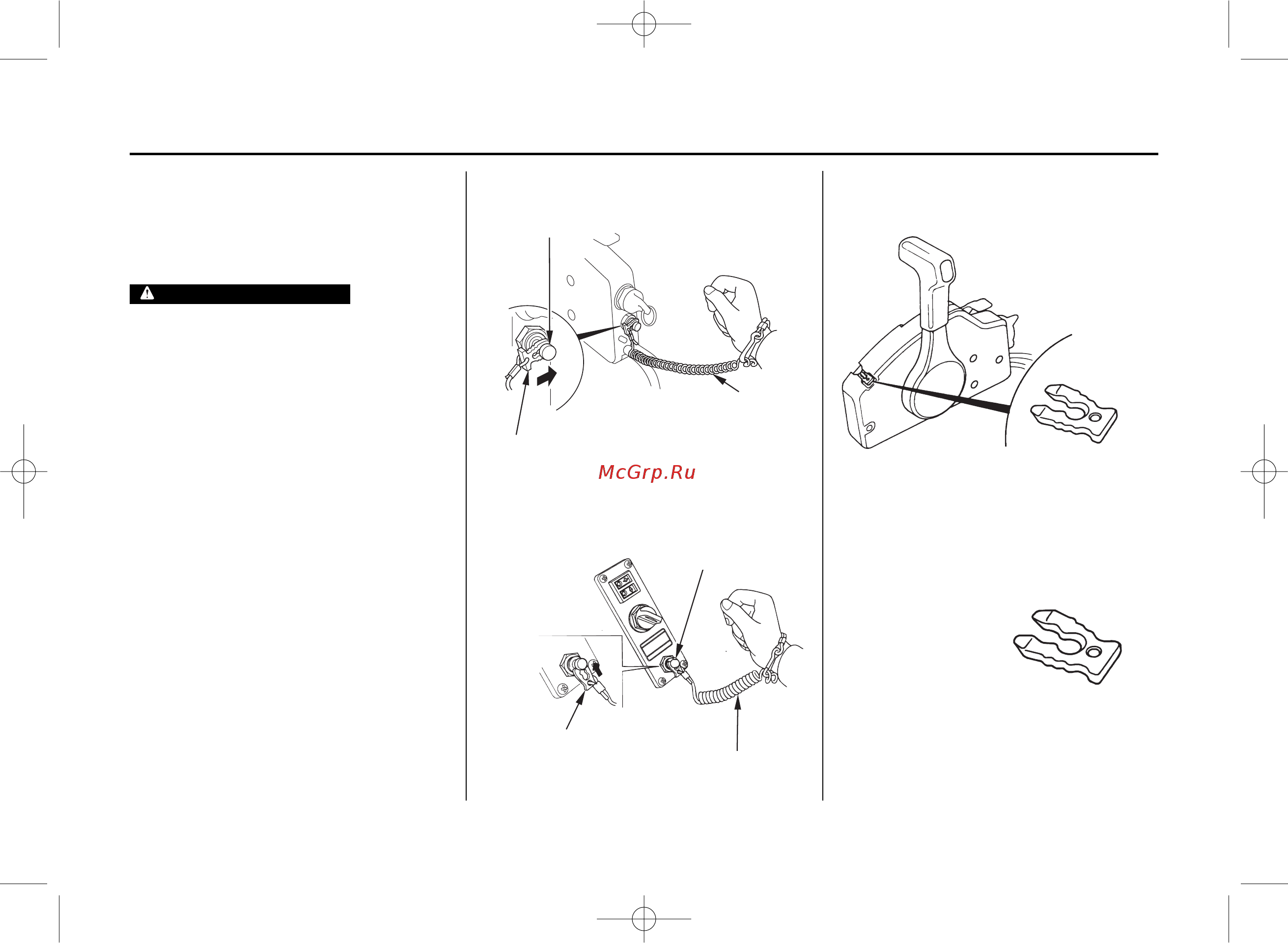

(модификация R1)
(модификации R2, R3)
Запасная чека выключателя
аварийной остановки двигателя
(модификация R1)
Запасная чека аварийного выключателя
двигателя находится в гнезде на блоке
дистанционного управления
(модификация R2, R3)
Запасная чека аварийной остановки дви
гателя находится в чехле для инструмента.
ПРЕДУПРЕЖДЕНИЕ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЗАПАСНАЯ ЧЕКА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЗАПАСНАЯ ЧЕКА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ВЫКЛЮЧАТЕЛЬ
АВАРИЙНОЙ УСТАНОВКИ
ЧЕКА АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ВЫКЛЮЧАТЕЛЬ
АВАРИЙНОЙ
УСТАНОВКИ
ЧЕКА АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
BF135-150-RUS.qxd 31.05.2005 13:29 Page 25
