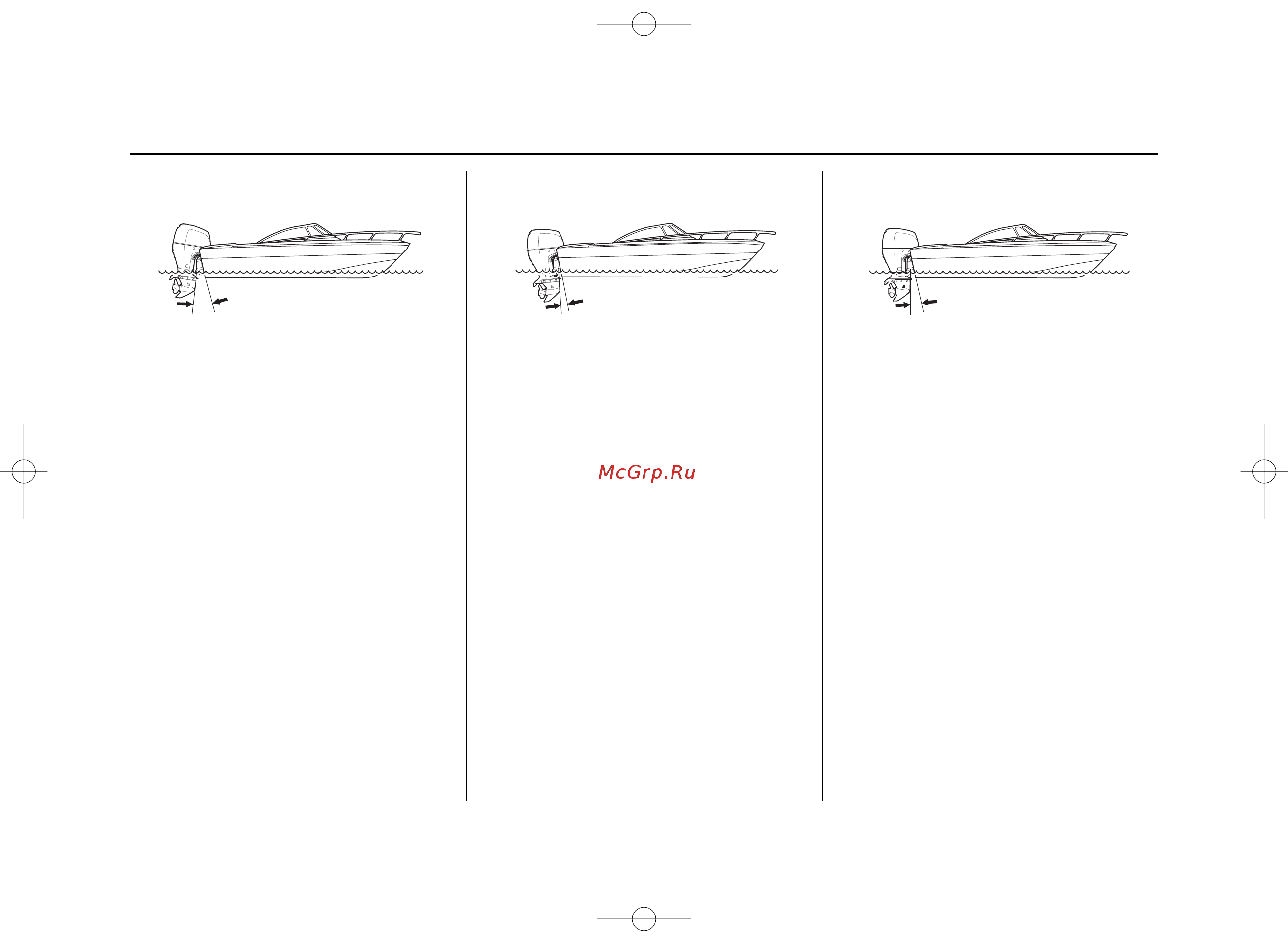

УСТАНОВКА ПОДВЕСНОГО МОТОРА
ВЫЗЫВАЕТ "ПРИСЕДАНИЕ"
ЛОДКИ НА КОРМУ
Установите подвесной мотор под опти
мальным углом наклона, который обеспе
чивает устойчивое движение лодки и поз
воляет реализовать максимальную мощ
ность двигателя. Слишком большой угол
наклона: Вызывает увеличение диффе
рента на корму ("приседание" лодки).
ВЫЗЫВАЕТ "ЗАРЫВАНИЕ"
НОСА ЛОДКИ
Слишком малый угол наклона мотора: Вы
зывает увеличение дифферента на нос
(лодка "зарывается" носом).
ПРАВИЛЬНО:
ОБЕСПЕЧИВАЕТ НАИЛУЧШИЕ
ХОДОВЫЕ КАЧЕСТВА ЛОДКИ
Оптимальный угол наклона подвесного
мотора зависит от нескольких условий:
особенностей конструкции лодки, харак
теристик подвесного мотора, гребного
винта и условий движения лодки.
Отрегулируйте положение подвесного мо
тора, так чтобы он располагался перпен
дикулярно свободной поверхности воды
(то есть ось гребного винта должна быть
параллельна поверхности воды).
