94
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
3. Чтобы топливо не вытекало, пережми
те топливные шланги.
4. Отверните три винта и отделите чашку
отстойника от корпуса.
5. Тщательно очистите чашку отстойника.
6. Соберите вместе чашку с корпусом.
МОМЕНТ ЗАТЯЖКИ: 3,4 Нм
7. Совместите среднюю часть хомута с
гнездом винта и установите топливный
отстойник в сборе.
8. Установка топливного отстойника про
изводится в порядке обратном снятию.
9. С помощью ручной груши прокачайте
топливную систему и убедитесь в отсу
тствии течи топлива.
ПРИМЕЧАНИЕ:
Если включается зуммер и большое коли
чество воды и грязи в отстойнике вызвано
наличием воды и грязи в топливном
фильтре, то нужно проверить состояние
топливного бака. При необходимости про
мойте топливный бак.

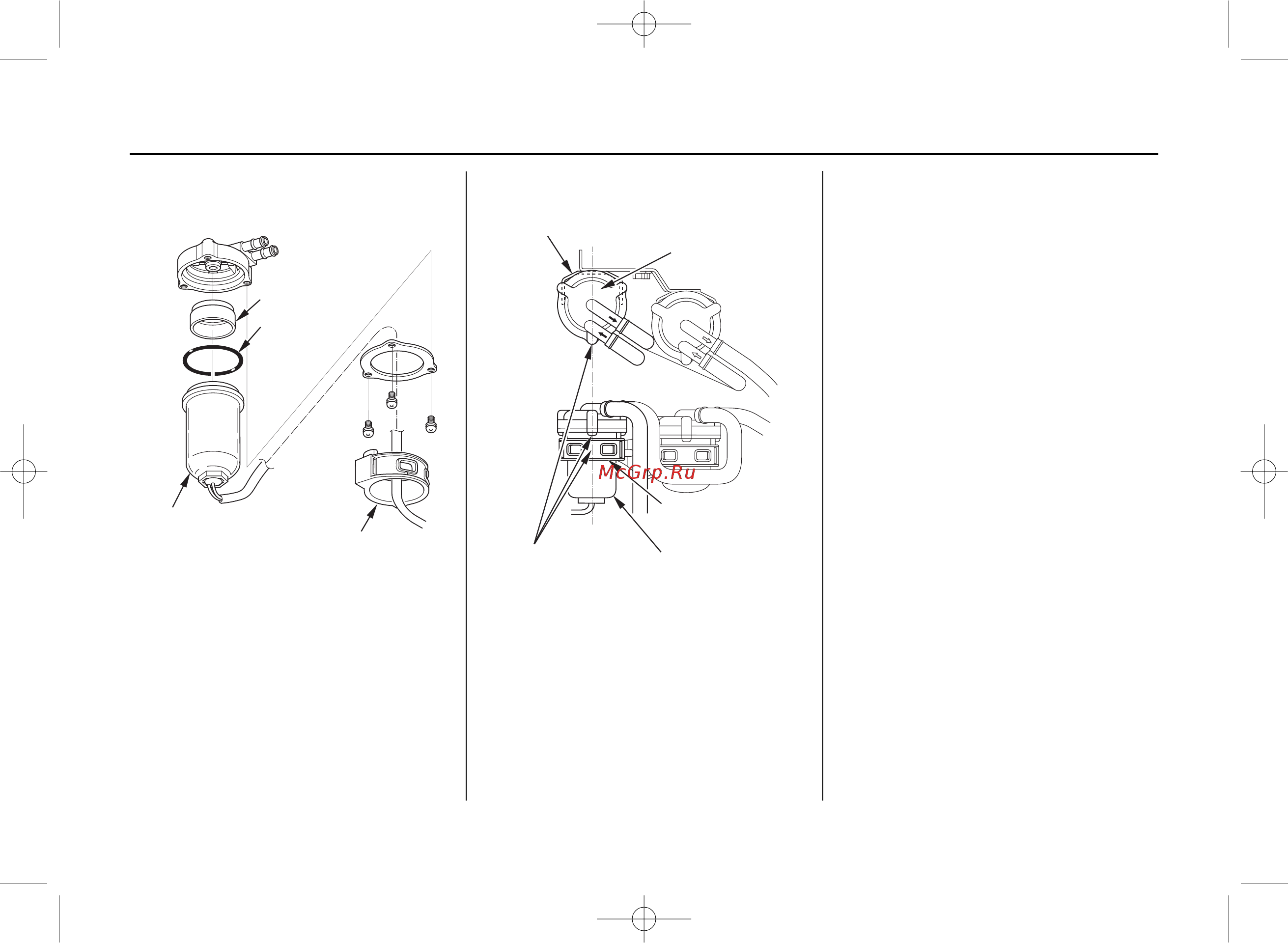

КРОНШТЕЙН
ТОПЛИВНОГО
ОТСТОЙНИКА
ЧАШКА
КОЛЬЦЕВОЕ
УПЛОТ
НЕНИЕ
ЧАШКА
ТОПЛИВНОГО
ОТСТОЙНИКА
ХОМУТ
КРЕПЛЕНИЯ
ЧАШКИ
ТОПЛИВНЫЙ
ОТСТОЙНИК
ОРИЕНТАЦИЯ
ЧАШКА
ТОПЛИВНОГО
ОТСТОЙНИКА
ХОМУТ
КРЕПЛЕНИЯ
ЧАШКИ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 94
