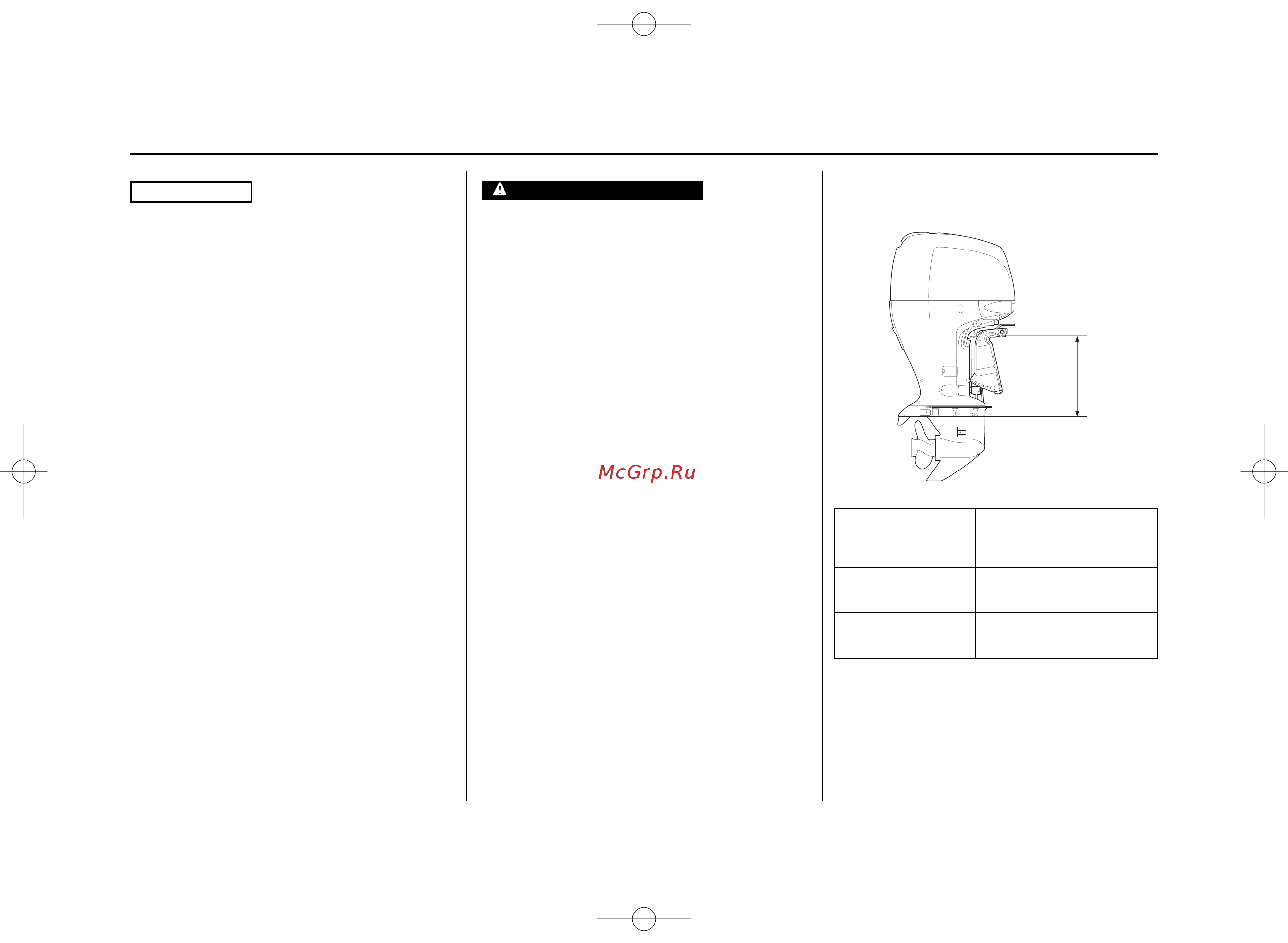

![Honda BF135A [29/114] Установка подвесного мотора](/views2/1010231/page29/bg1d.png)
29
5. УСТАНОВКА ПОДВЕСНОГО МОТОРА
Неправильная установка подвесного мото
ра может привести к его падению в воду,
курсовой неустойчивости лодки, работе
двигателя на оборотах ниже номинальных
и высокому расходу топлива.
Мы рекомендуем, чтобы установку подвес
ного мотора выполняли специалисты офи
циального дилера компании Honda, зани
мающегося продажей и обслуживанием
подвесных моторов. Проконсультируйтесь
с местным официальным дилером Honda
по поводу установки и эксплуатации до
полнительного оборудования.
Выбор лодки для установки подвесного
мотора
Судно должно выбираться исходя из мощ
ности двигателя.
Мощность двигателя:
BF135A: 99,3 кВт (135 л.с.)
BF150A: 110,3 кВт (150 л.с.)
Рекомендуемый диапазон мощности мото
ра указан на большинстве лодок.
Запрещается превышать максималь
ную мощность подвесного мотора, ре
комендованную изготовителем лодки.
В противном случае возможно травми
рование людей и повреждение имуще
ства.
Высота дейдвуда
Выберите модификацию подвесного мо
тора, которая соответствует высоте тран
ца вашей лодки.
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
Модификация
T
(Высота дейдвуда)
L: 508 мм
X: 635 мм
