Honda BF150A [45/114] Контрольный осмотр подвесного мотора перед пуском двигателя
![Honda BF150A [45/114] Контрольный осмотр подвесного мотора перед пуском двигателя](/views2/1010231/page45/bg2d.png)
45

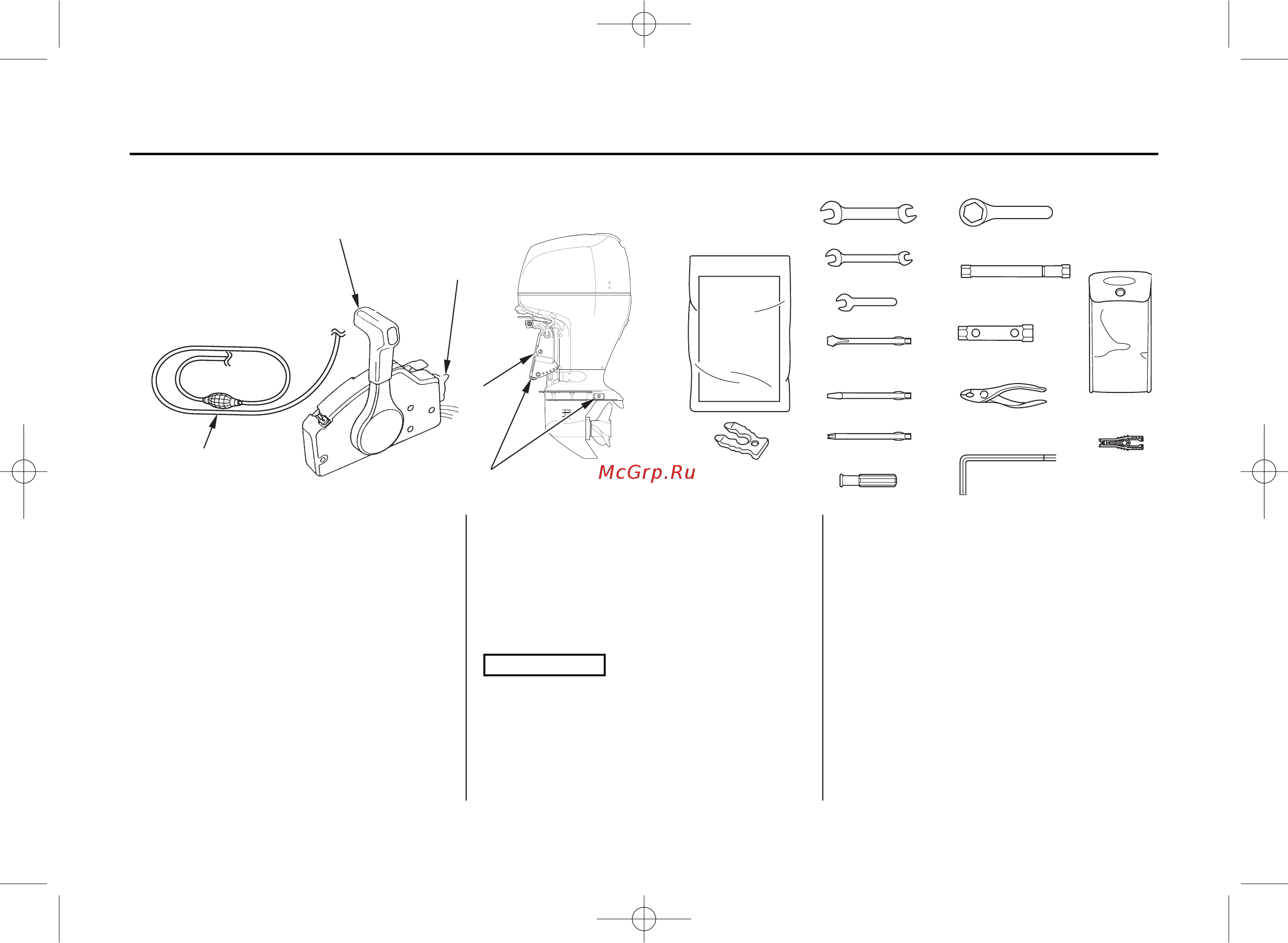

КОНТРОЛЬНЫЙ ОСМОТР ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Прочие контрольные проверки
Проверьте следующие узлы и детали:
(1) Топливный шланг: на предмет перекру
чивания, пережимания или плохого при
соединения.
(2) Рычаг управления: на предмет плавнос
ти перемещения.
(3) Выключатель: на предмет правильной
работы.
(4) Транцевый кронштейн: на наличие приз
наков повреждений.
(5) Полноту комплекта инструмента, запас
ных частей и принадлежностей.
(6) Перо триммера (анод противокоррози
онной защиты): на наличие признаков
повреждений и коррозионных разруше
ний, а также надежность его крепления.
Анод (разрушаемый) обеспечивает проти
вокоррозионную защиту подвесного мото
ра. При эксплуатации подвесного мотора
анод должен находиться непосредственно
в воде. Замените анод, когда он уменьшит
свой размер примерно до половины на
чального.
Вероятность коррозии деталей мотора
возрастает, если анод покрашен или заг
рязнен.
На борту лодки должно находиться следу
ющее:
(1) Руководство по эксплуатации.
(2) Комплект инструмента, запасных час
тей и принадлежностей.
3) Запасные части: свечи зажигания, мо
торное масло, гребной винт, гайка, сто
порная шайба, разводной шплинт.
(4) Прочие детали и расходные материа
лы, обусловленные требованиями за
кона и нормативов.
(1)
(2)
(3)
(4)
(6)
ЗАПАСНАЯ ЧЕКА АВАРИЙНОЙ
ОСТАНОВКИ (только для R2 и R3)
РУКВО ПО ЭКСПЛУАТАЦИИ
РОЖК. КЛЮЧ 14 X 17 мм
НАКИДНОЙ КЛЮЧ 19 мм
СВЕЧНОЙ КЛЮЧ
ТОРЦЕВОЙ КЛЮЧ 16 X 17
ПЛОСКОГУБЦЫ
ШЕСТИГРАННЫЙ
КЛЮЧ НА 6 мм
ЭКСТРАКТОР
ПРЕДОХРАНИ
ТЕЛЕЙ
ИНСТРУМЕН
ТАЛЬНАЯ СУМКА
РОЖК. КЛЮЧ 10х12 мм
РОЖК. КЛЮЧ 8 мм
ОТВЕРТКА ДЛЯ ПРОВЕРКИ
УРОВНЯ МАСЛА
ПЛОСКАЯ ОТВЕРТКА
КРЕСТОВАЯ ОТВЕРТКА
РУКОЯТКА ОТВЕРТКИ
(5) КОМПЛЕКТ ИНСТРУМЕНТА,
ЗАПАСНЫХ ЧАСТЕЙ
И ПРИНАДЛЕЖНОСТЕЙ
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 45
