56
ЭКСПЛУАТАЦИЯ

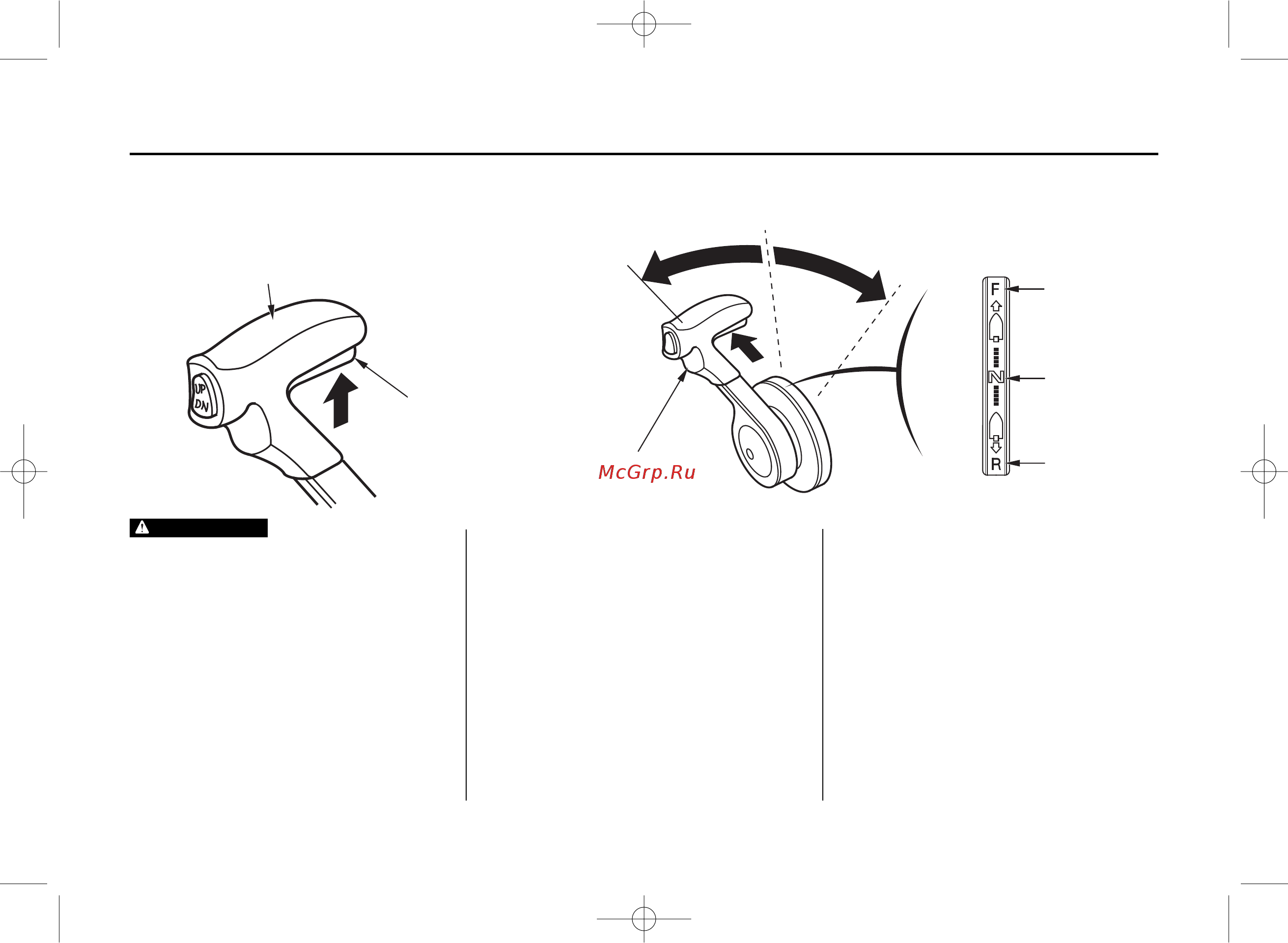

Ручка переключения хода (реверс)
(модификация R2)
Запрещается резко дергать за рычаг
дистанционного управления. Передви
гать рычаг следует с умеренной силой.
Передвиньте рычаг управления и,
убедившись во включении муфты ре
верса, поднимите обороты двигателя.
Нажимая на кнопку фиксатора рычага в
нейтральном положении, переместите ры
чаг дистанционного управления на 35° в
положение ВПЕРЕД или НАЗАД, для того
чтобы переключить муфту реверса.
Перемещение рычага управления ещё
примерно на 35° увеличит подачу топлива и
скорость движения судна.
Рычаг управления не будет работать пока
не будет нажата кнопка фиксатора нейтра
ли.
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КНОПКА
ФИКСАТОРА РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
ПЕРЕДНИЙ ХОД
ПЕРЕДНИЙ
ХОД
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
ЗАДНИЙ
ХОД
ЗАДНИЙ ХОД
Потяните
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 56
