85
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА

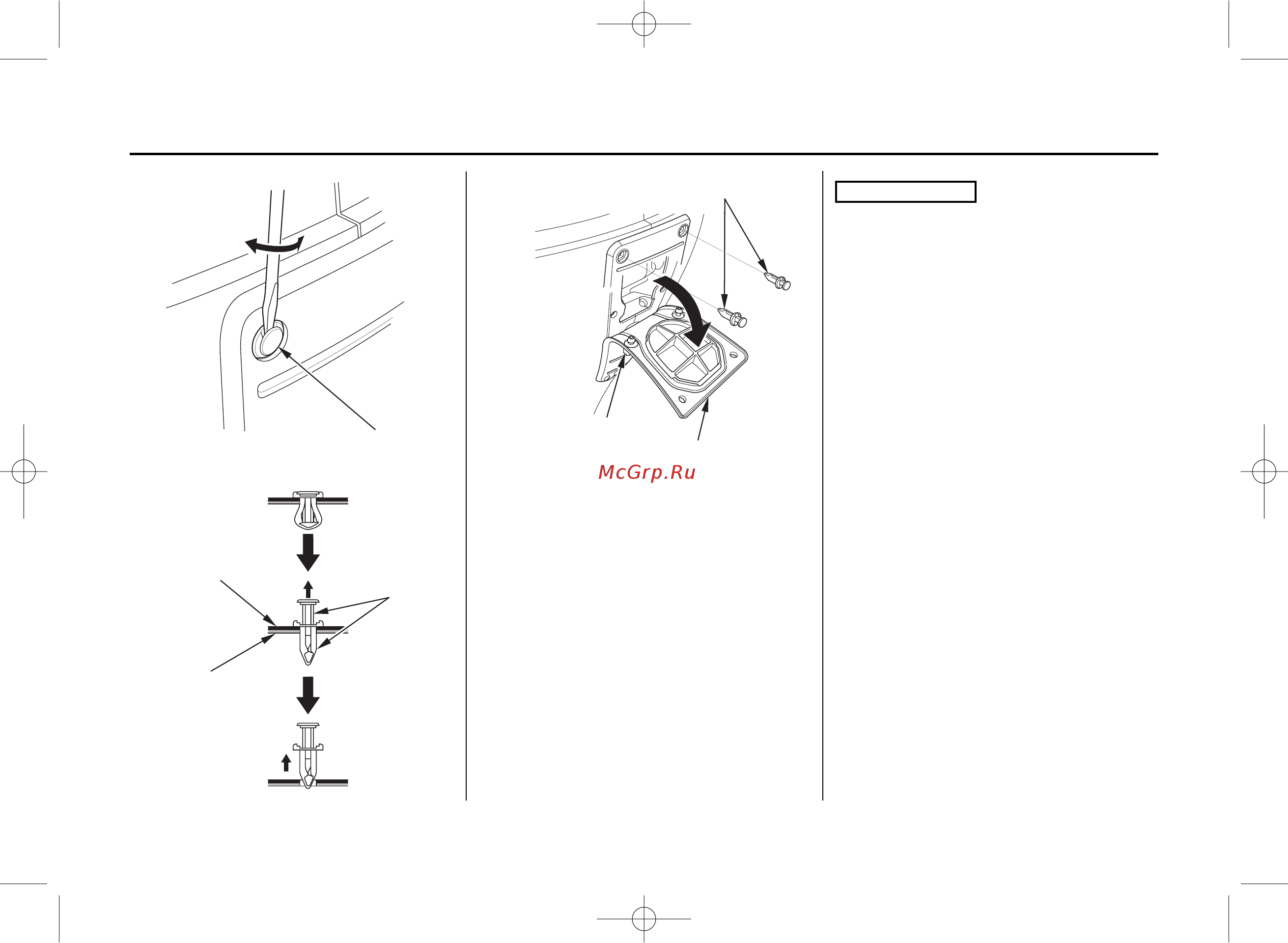

3. Выньте две клипсы крепления защитной
крышки.
• Чтобы вынуть клипсы крепления за
щитной крышки, нужно поднять внут
реннюю часть каждой клипсы отвёрт
кой.
Не пытайтесь вынуть клипсы, не под
няв внутреннюю их часть. Это может
привести к поломке клипсы и/или
крышки.
4. Откиньте вниз крышку, как показано на
рисунке, не снимая крышку с канала
холостого хода.
КЛИПСА
КЛИПСА
ЗАЩИТНОЙ
КРЫШКИ
КЛИПСА
ЗАЩИТНОЙ
КРЫШКИ
КРЫШКА
КАНАЛ
ХОЛОСТОГО
ХОДА
КЛИПСА
ПРИМЕЧАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 85
