Honda BF150A [73/114] Выключение двигателя
![Honda BF150A [73/114] Выключение двигателя](/views2/1010231/page73/bg49.png)
73

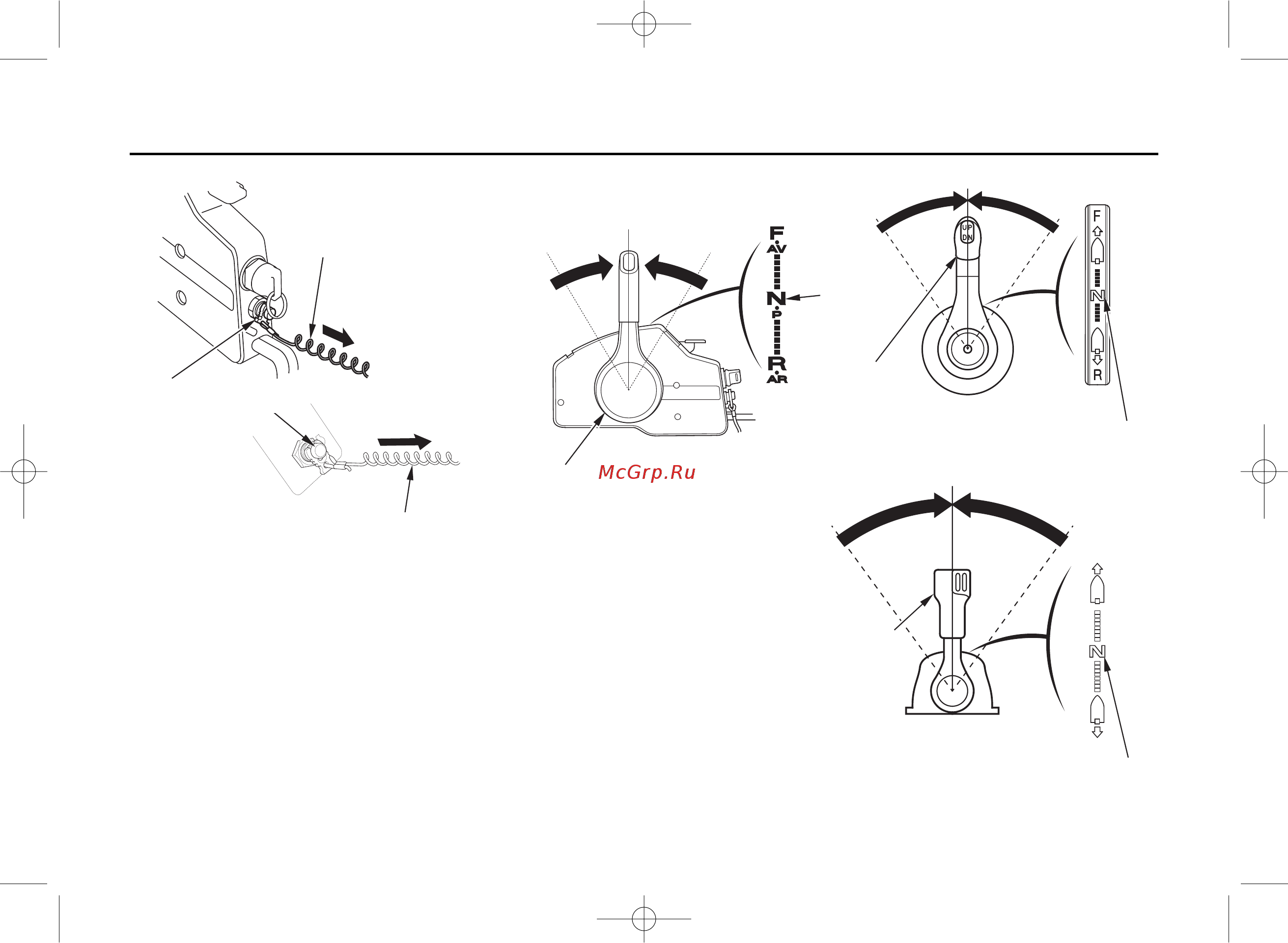

ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ
1. Переведите рычаг дистанционного уп
равления в НЕЙТРАЛЬ.
ПРИМЕЧАНИЕ:
После движения с полностью открытой
дроссельной заслонкой необходимо охла
дить двигатель, прежде чем глушить. Для
охлаждения двигателя дайте ему порабо
тать на холостом ходу в течение нескольких
минут.
Потяните за аварийный линь и сдерните
скобу с аварийного выключателя двигате
ля. При этом двигатель заглохнет.
ПРИМЕЧАНИЕ:
Рекомендуется периодически глушить дви
гатель с помощью линя экстренной оста
новки, для того чтобы быть уверенным в
исправности аварийного выключателя дви
гателя.
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
(модификация R2, R3)
(модификация R1)
(модификация R3)
(модификация R2)
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ЧЕКА АВАРИЙНОЙ
ОСТАНОВКИ ДВИГАТЕЛЯ
ЛИНЬ
АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 73
