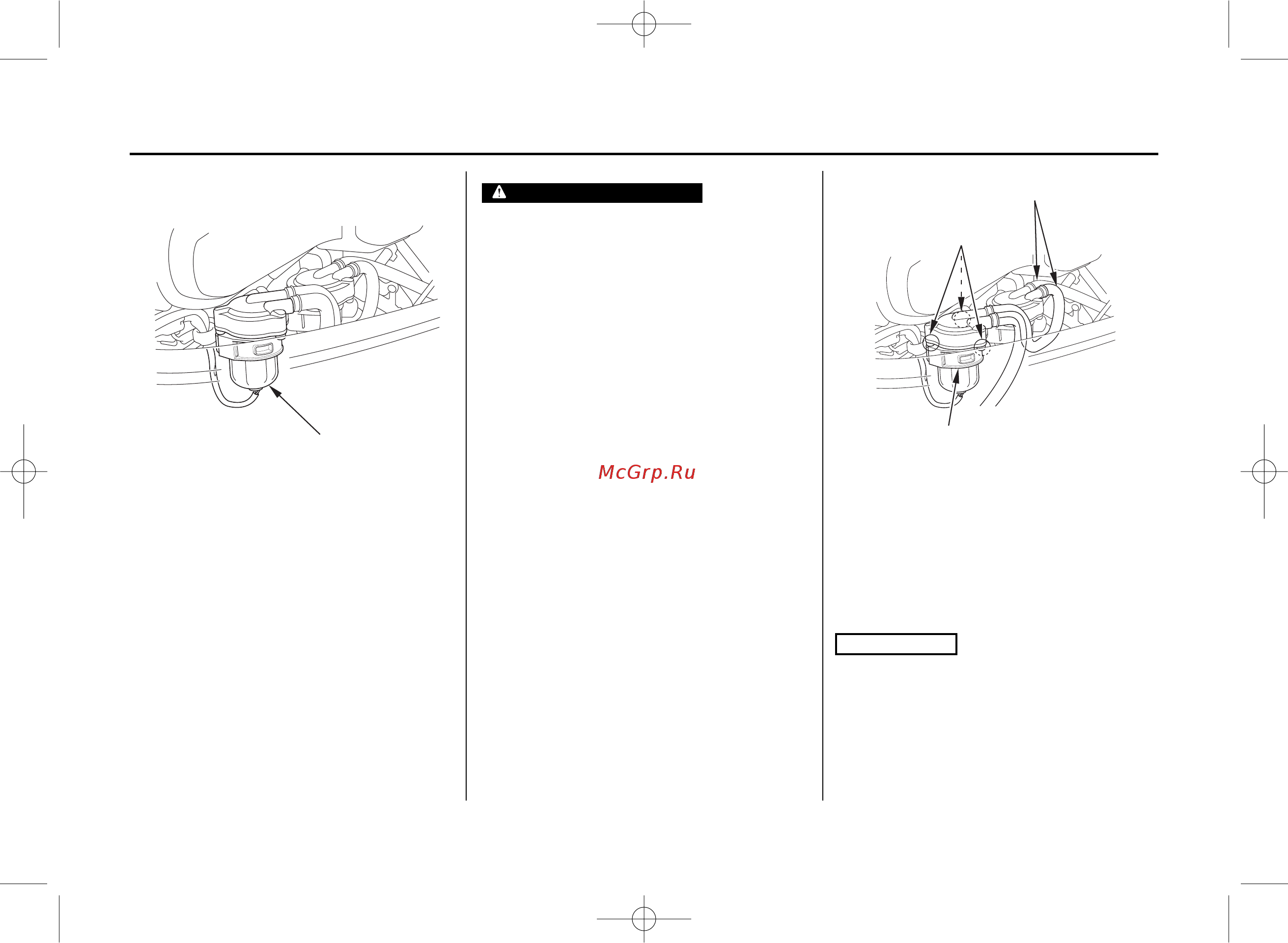

93
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
Топливный отстойник
Топливный отстойник расположен рядом с
масляным щупом. Вода, скопившаяся в
отстойнике ведёт к потере мощности или к
затруднённому пуску. Периодически про
веряйте топливный отстойник. Обрати
тесь к лицензированному дилеру Honda,
чтобы слить отстой или за разъяснением
процедуры слива (стр. 93 ).
Бензин является чрезвычайно легково
спламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве па
ров бензина возможны серьезные трав
мы или гибель людей. Запрещается ку
рить, пользоваться открытым пламе
нем или вносить искрящие предметы в
рабочую зону. ХРАНИТЕ БЕНЗИН В МЕС
ТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
• Всегда работайте только в хорошо
проветриваемых помещениях.
• Проверьте, чтобы бензин, слитый из
подвесного мотора, хранился в зак
рытой безопасной емкости.
• Будьте осторожны, чтобы не пролить
бензин при замене топливного
фильтра. Пролитое топливо или его
пары могут воспламениться. В слу
чае пролива вытрите насухо брызги
и подтеки топлива, прежде чем пус
кать двигатель.
(Чистка)
1. Снимите верхний кожух двигателя (см.
стр. 38).
2. Снимите хомут с кронштейна отстой
ника, затем снимите хомут с самого
отстойника.
Снимая топливный отстойник, соблюдай
те осторожность, чтобы не повредить про
водной жгут кронштейном отстойника.
ТОПЛИВНЫЙ
ОТСТОЙНИК
ХОМУТ
ВИНТЫ (3 шт.)
ТОПЛИВОПРОВОДЫ
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 93
