30

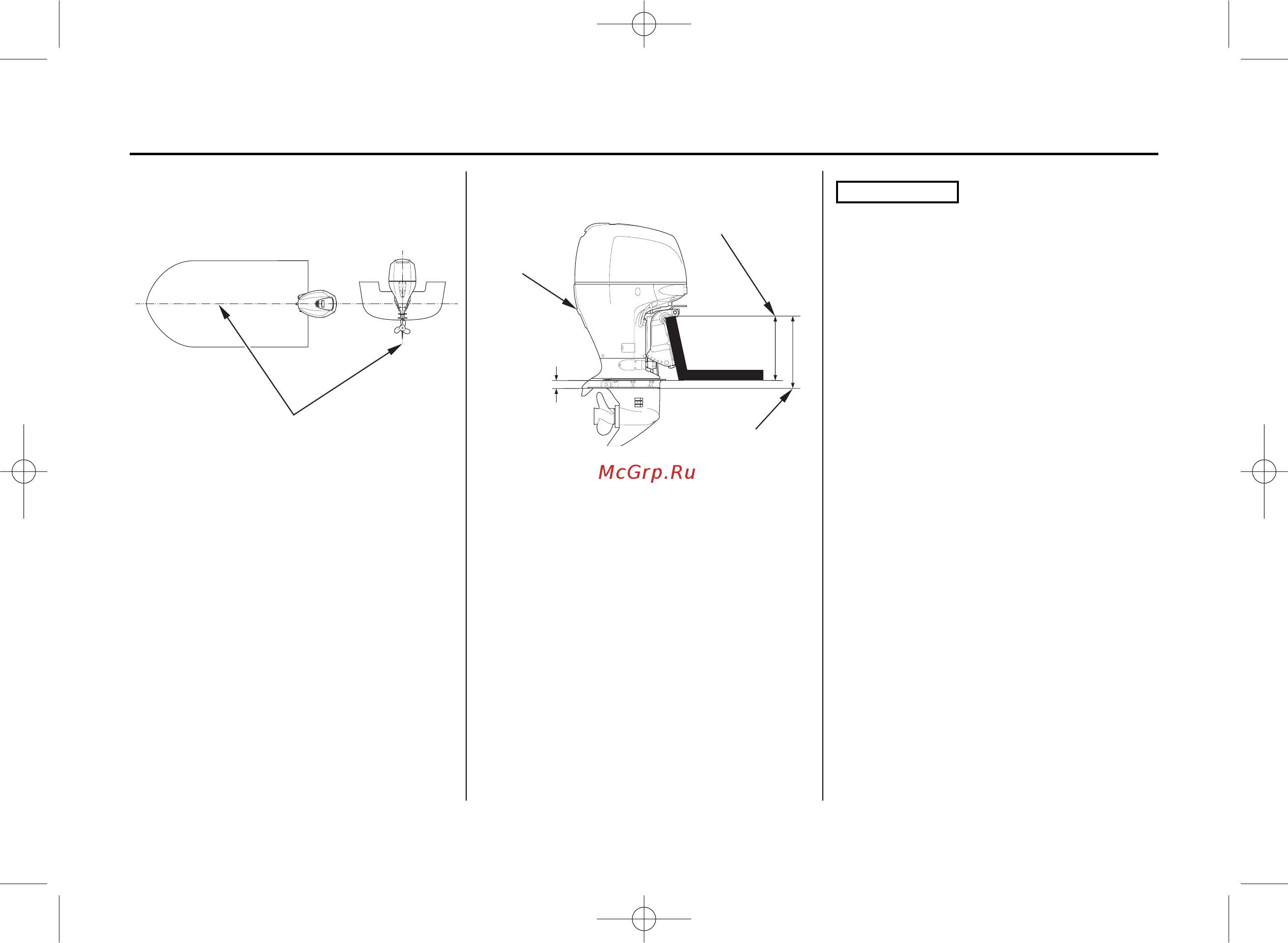

УСТАНОВКА ПОДВЕСНОГО МОТОРА
Расположение
Установите подвесной мотор на корме в
диаметральной плоскости лодки.
Расположение подвесного мотора
по высоте
Проверьте, чтобы высота транца лодки со
ответствовала дейдвуду подвесного мото
ра. Неправильное положение по высоте
снизит эффективность подвесного мотора.
Подвесной мотор должен быть установлен
так, чтобы антикавитационная плита рас
полагалась ниже плоскости днища лодки
на 025 мм.
• Антикавитационная плита должна
быть расположена на глубине не ме
нее 100 мм (относительно свобод
ной поверхности воды). В против
ном случае возможно недостаточ
ное поступление воды в насос сис
темы охлаждения и перегрев двига
теля.
• При очень низкой установке двига
теля канал холостого хода может
погрузиться в воду, что может зат
руднить пуск двигателя и отрица
тельно сказаться на его работе.
Нужно убедиться в том, что канал
холостого хода находится на доста
точной высоте при полностью заг
руженном и выключенном двига
теле.
ДИАМЕТРАЛЬНАЯ
ПЛОСКОСТЬ
КАНАЛ
ХОЛОСТОГО
ХОДА
0—25 ММ
ВЫСОТА ТРАНЦА
ЛОДКИ
ВЫСОТА ДЕЙДВУДА
(СТРУБЦИНА)
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:29 Page 30
