98
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
Электрические предохранители
Если перегорает предохранитель, то за
рядка батареи от генератора прекращает
ся. Перед заменой перегоревшего предох
ранителя проверьте величину тока, потреб
ляемого дополнительным электрическим
оборудованием, и исправность этого обо
рудования.
Запрещается использовать предохра
нители, отличающиеся по номинально
му току от штатных предохранителей. В
результате использования неподходя
щих предохранителей возможен пожар
или серьезные повреждения системы
электрооборудования.
Перед заменой предохранителя сними
те провод с отрицательного полюсного
наконечника аккумуляторной батареи.
Невыполнение этого требования может
вызвать короткое замыкание.

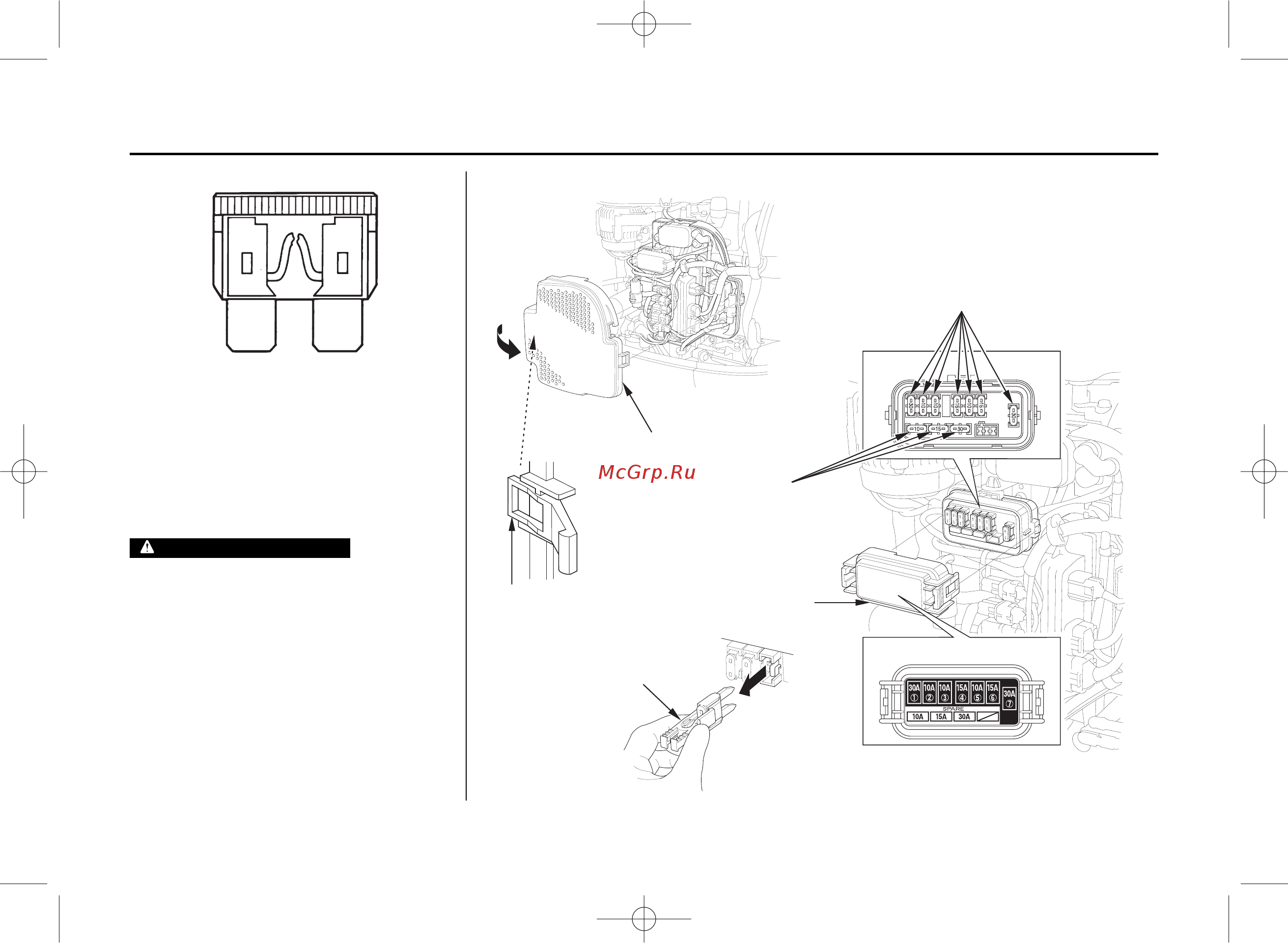

ПЕРЕГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ
КРЫШКА КОРОБКИ
ПРЕДОХРАНИТЕЛЯ
ПРЕДОХРАНИТЕЛИ
(10A, 15A, 30A)
ЯЗЫЧОК
ЗАМКА
ЭКСТРАКТОР
ПРЕДОХРАНИТЕЛЕЙ
КРЫШКА
МОНТАЖНОЙ КОРОБКИ
ЗАПАСНЫЕ
ПРЕДОХРАНИТЕЛИ
(10A, 15A, 30A)
ПРЕДУПРЕЖДЕНИЕ
