27
ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
КОНТРОЛЬНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ВОДЯНОГО ОХЛАЖДЕНИЯ
Контрольное отверстие служит для конт
роля нормальной циркуляции воды в сис
теме охлаждения двигателя.
Проверьте начинает ли выходить вода из
контрольного отверстия после пуска дви
гателя.
Входное отверстие системы водяного
охлаждения
Через входное отверстие вода поступает
в систему охлаждения двигателя.
Замок верхнего кожуха двигателя
Отстегните замок и снимите кожух двига
теля.

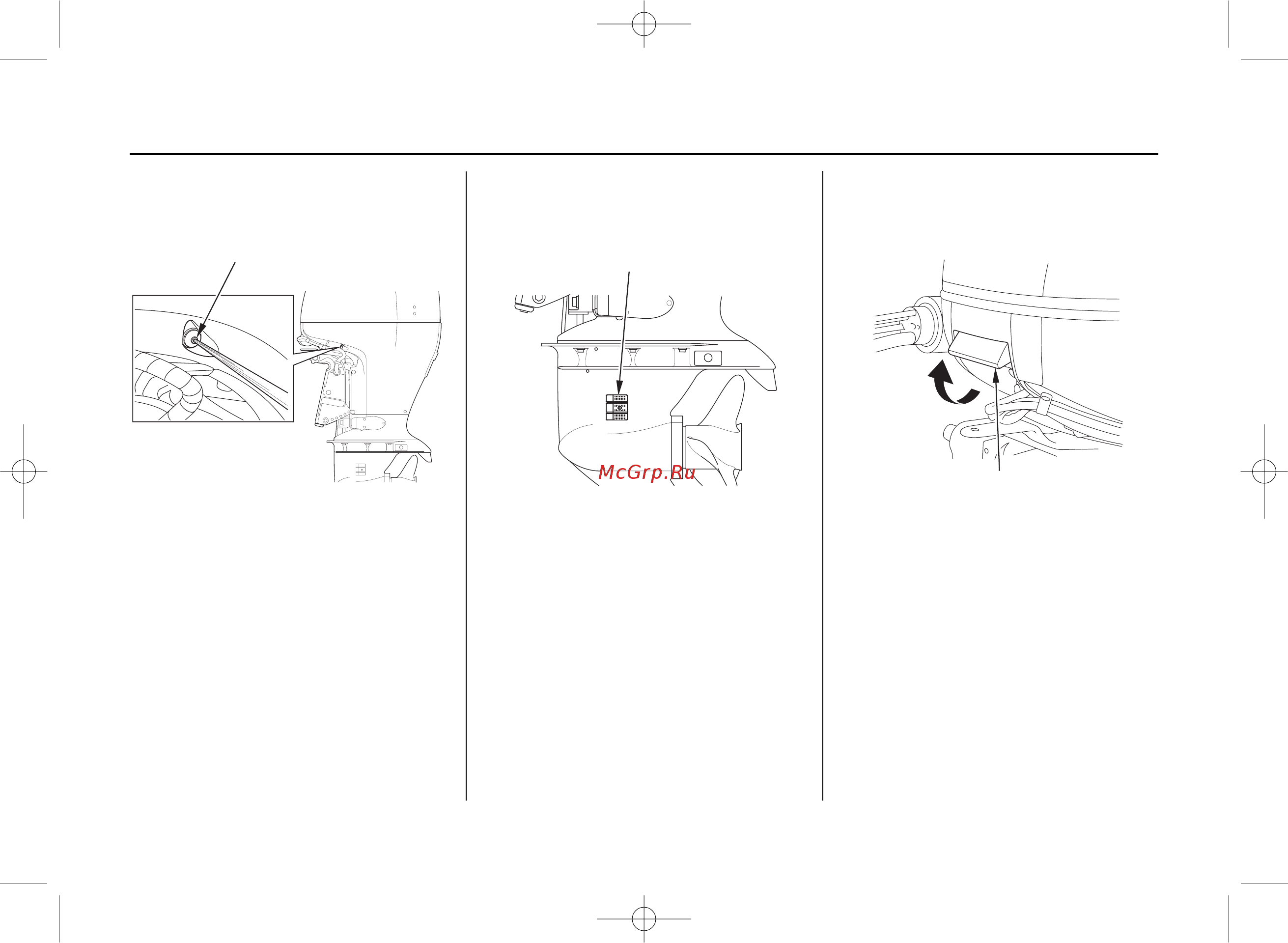

КОНТРОЛЬНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
ВХОДНОЕ ОТВЕРСТИЕ СИСТЕМЫ
ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
ЗАМОК ВЕРХНЕГО
КОЖУХА ДВИГАТЕЛЯ
BF135-150-RUS.qxd 31.05.2005 13:29 Page 27
