42
КОНТРОЛЬНЫЙ ОСМОТР ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ

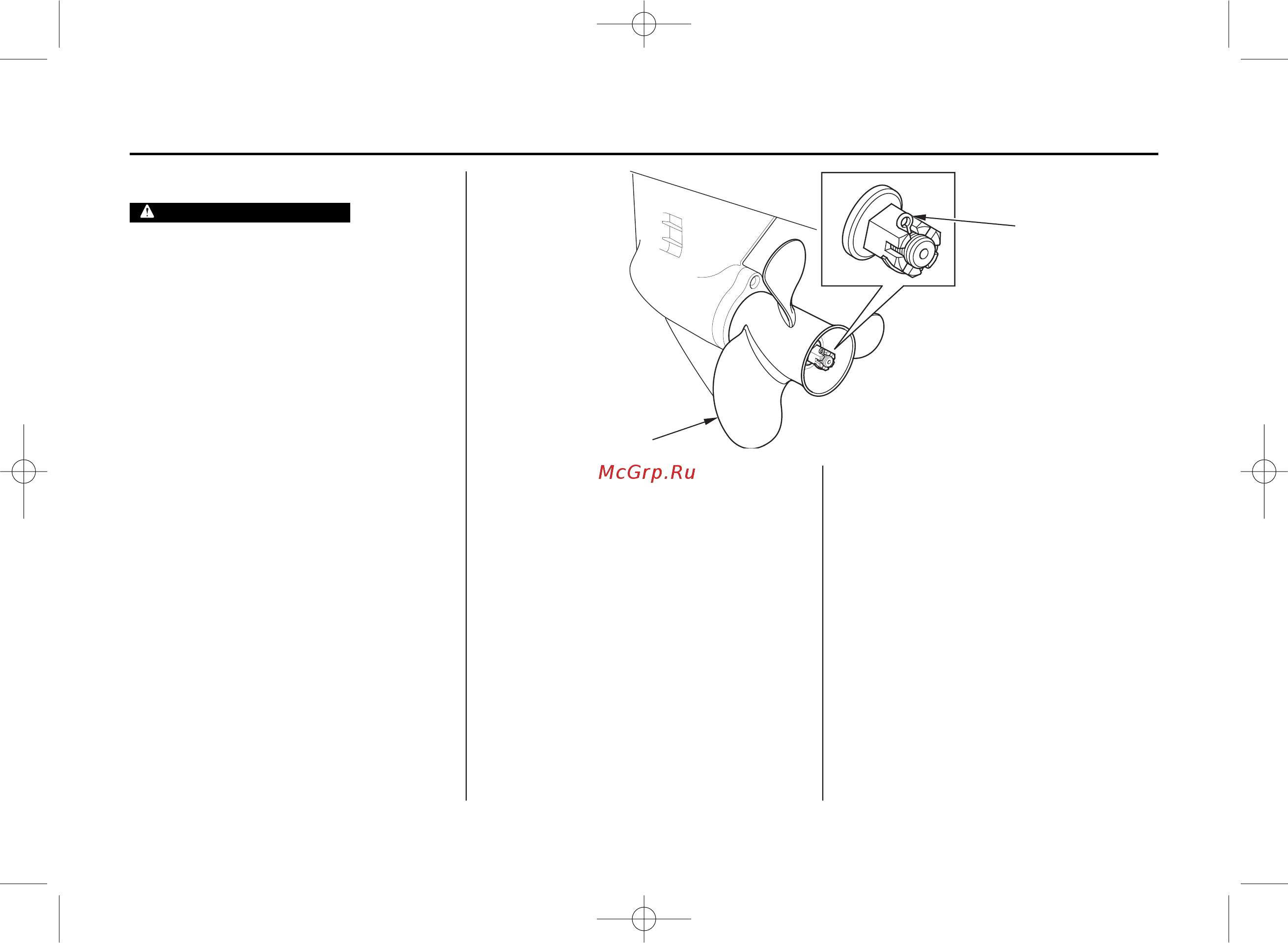

Проверка гребного винт и шплинта
Лопасти гребного винта являются тон
кими криволинейными пластинами с
острыми краями. Неосторожность в
обращении с гребным винтом при его
проверке может привести к травмиро
ванию.
• Во избежание случайного пуска
двигателя снимите чеку с аварийно
го выключателя двигателя.
• Наденьте перчатки из плотного и
прочного материала.
При движении с крейсерской скоростью
гребной винт вращается с очень высокой
скоростью. Пред запуском двигателя про
верьте, чтобы лопасти винта не имели пов
реждений или деформации и при необхо
димости замените его.
Необходимо иметь запасной винт на слу
чай его непредвиденной поломки. Если
запасной винт отсутствует, то то нужно на
низкой скорости вернуться к причалу и за
менить повреждённый винт.
Лицензированные дилеры Honda помогут
выбрать необходимый тип гребного винта.
На борту судна следует иметь запасную
шайбу, корончатую гайку и разводной
шплинт.
Частота вращения вала двигателя зависит от
размеров гребного винта и состояния лодки.
Если подвесной мотор эксплуатируется при
частоте вращения выше допустимой, то это
отрицательно повлияет на состояние двига
теля и приведет к серьезным повреждениям.
Использование правильно подобранного
гребного винта обеспечивает мощное уско
рение, высокую максимальную скорость, от
личную топливную экономичность и комфо
ртность хода. Кроме того, увеличивается
срок службы двигателя.
Для правильного подбора гребного винта
проконсультируйтесь со специалистами
официального дилера Honda, который зани
мается продажей и обслуживанием подвес
ных моторов.
• Проверьте гребной винт на наличие
признаков повреждений, износа и де
формаций.
• Проверьте правильность установки
гребного винта.
• Проверьте состояние шплинта на пред
мет повреждений. Замените неисправ
ный гребной винт.
ПРЕДУПРЕЖДЕНИЕ
ГРЕБНОЙ ВИНТ
ШПЛИНТ
BF135-150-RUS.qxd 31.05.2005 13:29 Page 42
