![Honda BF150A [81/114] Техническое обслуживание подвесного мотора](/img/pdf.png)
Honda BF150A [81/114] Техническое обслуживание подвесного мотора

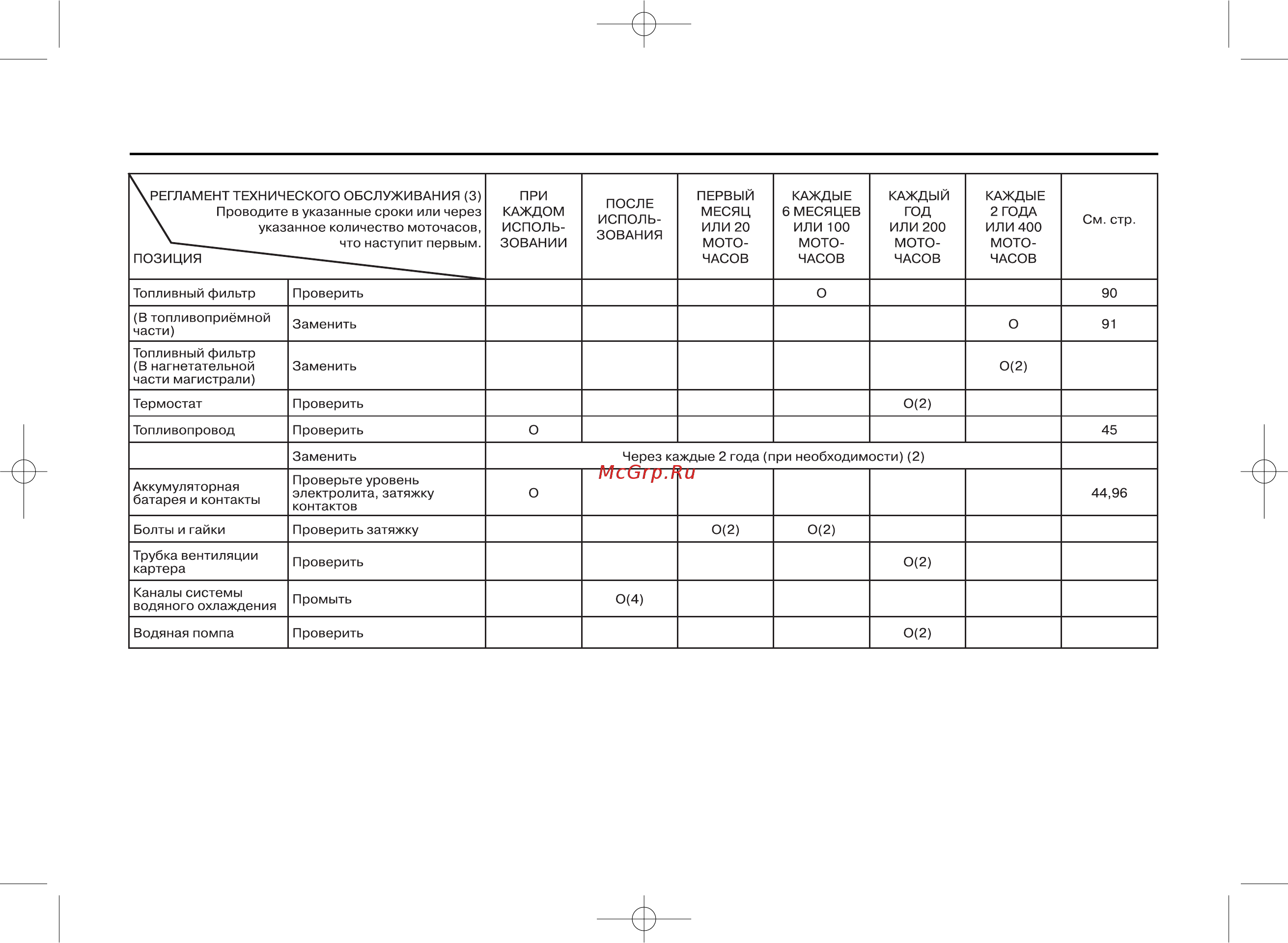

![Honda BF 150 [81/114] Техническое обслуживание подвесного мотора](/views2/1010231/page81/bg51.png)
81
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
ПРИМЕЧАНИЕ:
(1) При эксплуатации подвесного мотора в соленой воде смазку необходимо выполнять чаще.
(2) Если вы не располагаете необходимым инструментом и не обладаете навыками слесарямеханика, то данные операции должны выполняться силами официального дилера
Honda, специализирующегося на продаже и обслуживании подвесных моторов. Описание выполнения операций технического обслуживания приведено в соответствующем РУ
КОВОДСТВЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ.
(3) Если подвесной мотор используется для профессиональных или коммерческих целей, то для точного определения времени технического обслуживания необходимо вести учет
отработанных моточасов.
(4) При эксплуатации подвесного мотора в соленой, мутной или загрязненной воде необходимо промывать систему охлаждения двигателя после каждого рабочего дня.
BF135-150-RUS.qxd 31.05.2005 13:30 Page 81
