45
a) V orodjih, namenjenih za pričvrstitev brusnih plošč z navojno
odprtino, preverite, da dolžina navoja brusne plošče ustreza dolžini
navoja vretena.
b) Treba je zavarovati obdelovani predmet. Pritrditev obdelovanega
predmeta v ustreznem orodju ali primežu je varnejše kot držanje le-
tega v roki.
c) Brusilnih in rezalnih plošč ni dovoljeno prijemati, dokler se ne shladijo.
d) Pri uporabi hitrovpenjalne prirobnice se je treba prepričati, da je
notranja prirobnica na vretenu opremljena z nepoškodovanim
gumijastim obročem tipa o-ring. Poskrbeti je treba tudi za čistost
površin zunanje in notranje prirobnice.
e) Hitrovpenjalno prirobnico je treba uporabljati izključno
z rezilnimi in brusnimi ploščami. Uporabljajte izključno
nepoškodovane in pravilno delujoče prirobnice.
f) V primeru trenutnega izpada omrežne napetosti ali po odstranitvi
vtiča iz omrežne vtičnice, medtem ko je stikalo v vključenem položaju,
je treba pred ponovnim zagonom odblokirati stikalo in ga nastaviti v
položaj izključeno.
POZOR: Naprava je namenjena delu v zaprtih prostorih.
Navkljub uporabi varno zasnovane konstrukcije, varovalnih sredstev
in dodatnih zaščitnih sredstev vedno obstaja nevarnost poškodb
med delom.

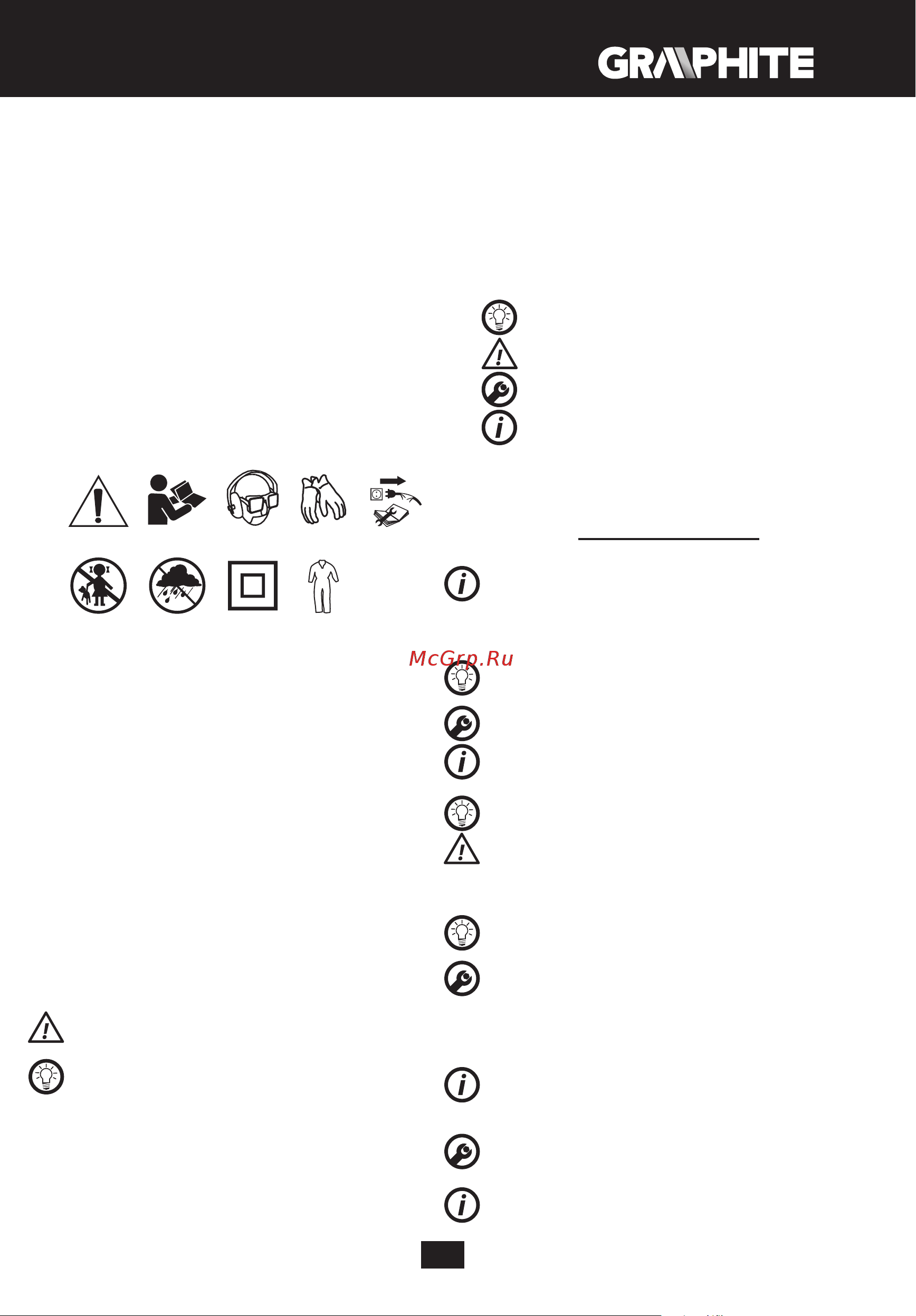

Pojasnilo uporabljenih simbolov
1 2 3 4 5
6
7 8 9
1. Pozor, bodite še posebej previdni
2. Preberite navodila, upoštevajte v njih navedena varnostna
opozorila in pogoje!
3. Uporabljajte osebna zaščitna sredstva (zaščitna očala, protihrupni
naušniki)
4. Uporabljajte zaščitne rokavice
5. Pred pričetkom oskrbe ali popravil izklopite napajalni kabel.
6. Otrokom ne dopustite, da pridejo v stik z napravo
7. Varujte pred dežjem
8. Drugi razred zaščite
9. Uporabljajte zaščitna oblačila.
ZGRADBA IN UPORABA
Kotni brusilnik je ročno električno orodje z izolacijo razreda II. Orodje
poganja enofazni motor s komutatorjem, katerega vrtilna hitrost
se reducira s kotno zobato prestavo. Uporablja se lahko za brušenje
in rezanje. Električna orodja te vrste se na veliko uporabljajo za
odstranjevanje vseh vrst zadrtij s površine kovinskih elementov,
površinsko obdelavo spojev, rezanje tenkostenskih cevi ter malih
kovinskih elementov ipd. Ob uporabi ustrezne opreme je mogoče kotni
brusilnik uporabljati ne le za rezanje in brušenje, ampak tudi za čiščenje
npr. rje, pleskarskih prevlek ipd.
Uporablja se v širokem spektru del v zvezi s popravili in gradnjo in to
ne le s kovinami. Kotni brusilnik je mogoče uporabljati tudi za rezanje
in brušenje gradbenih materialov, npr. opek, tlakovcev, keramike ipd.
Orodje je namenjeno izključno delu na suho, ne uporablja se za
poliranje. Uporaba električnega orodja, ki ni v skladu z njegovim
namenom, ni dovoljena.
Uporaba električnega orodja, ki ni skladna z njegovim namenom
• Z brusilnikom ni dovoljeno obdelovati materialov, ki vsebujejo
azbest. Azbest je rakotvoren.
• Ne obdelovati materialov, katerih prah je lahkovnetljiv ali
eksploziven. Med delom z električnim orodjem nastajajo iskre, ki lahko
povzročijo vžig nastajajočih hlapov.
• Za brusilna dela ni dovoljeno uporabljati rezalnih plošč. Rezalne
plošče se uporabljajo s čelno površino in brušenje z bočno površino take
plošče lahko povzroči poškodbo le-te, kar lahko povzroči poškodbo
uporabnika.
OPIS GRAFIČNIH STRANI
Spodnje oštevilčenje se nanaša na elemente orodja, ki so predstavljeni
na gračnih straneh pričujočih navodil.
1. Tipka blokade vretena
2. Vklopno stikalo
3. Dodatni ročaj
4. Zaščita plošče
5. Zunanja prirobnica
6. Notranja prirobnica
7. Pokrov oglene ščetke
* Obstajajo lahko razlike med sliko in izdelkom.
OPIS UPORABLJENIH GRAFIČNIH ZNAKOV
POZOR
OPOZORILO
NAMESTITEV/NASTAVITVE
INFORMACIJA
OPREMA IN PRIBOR
1. Zaščita plošče – 1 kos
2. Specialni ključ – 1 kos
3. Dodaten ročaj – 1 kos
PRIPRAVA NA UPORABO
NAMESTITEV DODATNEGA ROČAJA
Dodaten ročaj (3) se namesti v eno izmed odprtin na glavi brusilnika.
Priporočljiva je uporaba brusilnika z dodatnim ročajem. Če brusilnik
med delom držite z obema rokama (tudi za dodatni ročaj), obstaja
manjša možnost dotika roke z vrtečo se ploščo ali krtačo oziroma
poškodbe zaradi povratnega udarca.
MONTAŽA IN REGULACIJA ZAŠČITE BRUSILNE PLOŠČE
Zaščita varuje operaterja pred odlomki, naključnim stikom z
delovnim orodjem ter tudi iskrami. Vedno mora biti nameščena, pri
čemer mora biti njen pokrivajoči del obrnjene proti uporabniku.
• Zaščito plošče (4) namestite tako , da se zobec na pasu zaščite umesti
v utor na ohišju menjalnika brusilnika.
• Nastavite zaščito plošče v izbrani položaj.
• Trdno privijte pritrdilni vijak.
Demontaža in nastavitev zaščite plošče potekata v obratnem vrstnem
redu od njene namestitve.
MENJAVA DELOVNIH ORODIJ
Med menjavo delovnih orodij je treba uporabljati delovne rokavice.
Tipka blokade vretena (1) se uporablja izključno do blokade vretena
brusilnika med montažo ali demontažo delovnega orodja. Ni je
dovoljeno uporabljati kot zavorne tipke, ko se plošča obrača. V tem
primeru lahko pride do poškodbe brusilnika ali uporabnika.
MONTAŽA PLOŠČ
V primeru brusilnih ali rezalnih plošč z debelino do 3 mm je treba
matico zunanje prirobnice (5) naviti z ravno površino na strani plošče
(slika B).
• Pritisnite tipko blokade vretena (1).
• Specialni ključ (priložen) vložite v odprtine zunanje prirobnice (5)
(slika A).
• Obrnite s ključem – sprostite in snemite zunanjo prirobnico (5).
• Namestite ploščo tako, da je pritisnjena na površino notranje
prirobnice (6).
• Privijte zunanjo prirobnico (5) in rahlo privijte s specialnim ključem.
Demontaža plošč poteka v obratnem vrstnem redu od montaže. Med
montažo mora biti plošča prtisnjena na površino notranje prirobnice (6)
in sredinsko poravnana na njeno vpeljavo.
MONTAŽA DELOVNIH ORODIJ Z NAVOJNO ODPRTINO
• Pritisnite tipko blokade vretena (1).
• Snemite predhodno nameščeno delovno orodje – če je nameščeno.
• Pred montažo snemite obe prirobnici – notranjo prirobnico (6) in
zunanjo prirobnico (5).
• Navojni del delovnega orodja navijte na vredno in rahli zategnite.
Demontaža delovnih orodij z navojno odprtino poteka v nasprotni
smeri od montaže.
