Глава 8 Виртуальные локальные сети (VLAN)
Руководство пользователя GS-4012F/4024
100
8.5.3 Настройка статической VLAN
На этом экране можно настроить и просмотреть параметры сети VLAN на основе
802.1Q коммутатора. Дополнительную информацию о статических VLAN можно найти
в разд.8.1 на стр.95. Для настройки статической VLAN нажмите Static VLAN на
экране VLAN Status. Откроется экран меню, показанный ниже.

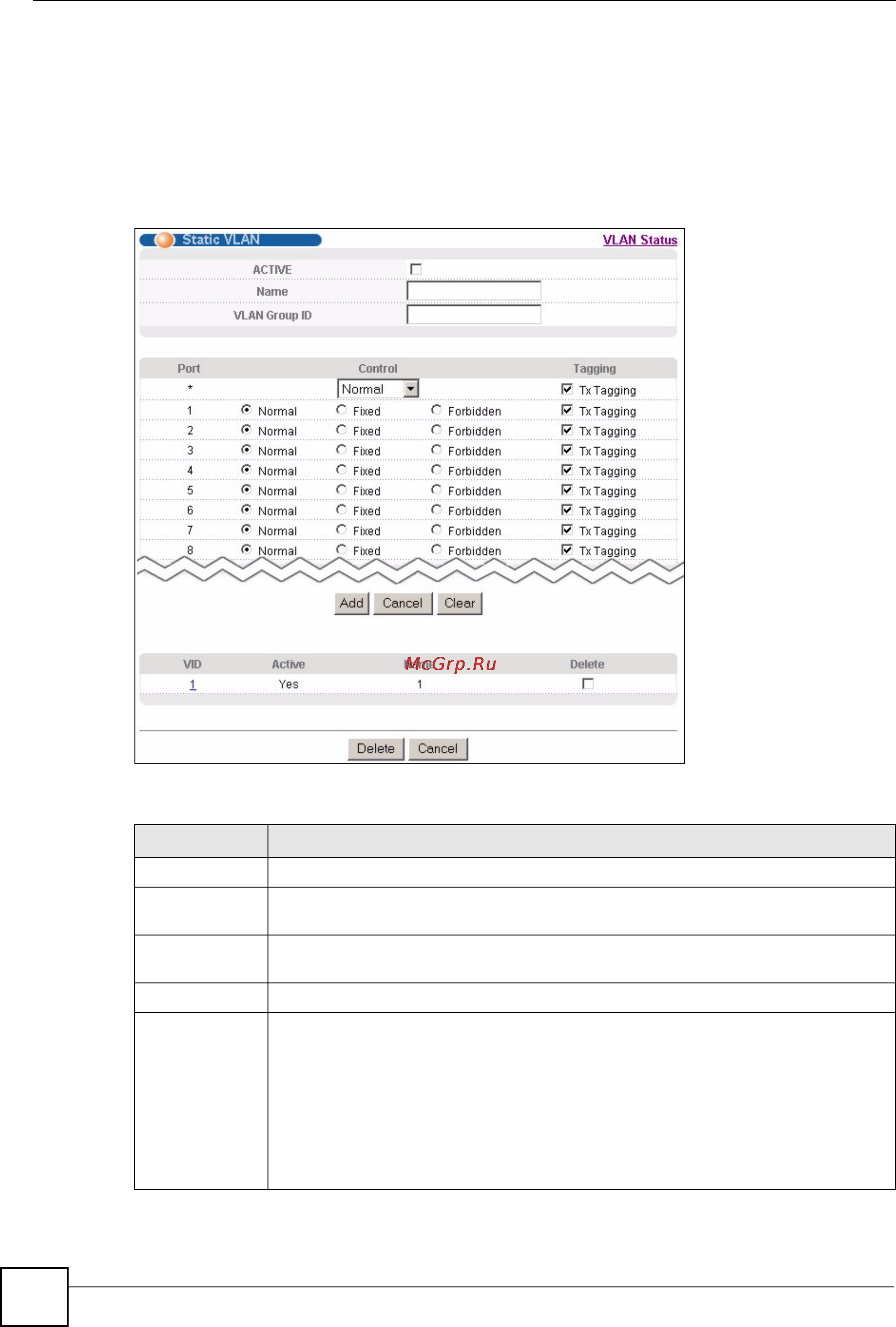

Рисунок 37 Экран Advanced Application > VLAN > Static VLAN
Поля экрана описаны в следующей таблице.
Таблица 16 Экран Advanced Application > VLAN > Static VLAN
ПОЛЕ ОПИСАНИЕ
ACTIVE Установите этот переключатель, чтобы включить настройки VLAN.
Name Введите имя-описание VLAN, с помощью которого ее можно
идентифицировать. Максимальная длина имени – 64 печатных символа.
VLAN Group ID Введите идентификатор VLAN для данной статической записи; допустимое
значение находится в диапазоне от 1 до 4094.
Port Номер порта – определяет настраиваемый порт.
* Настройки в этой строке применяются ко всем портам.
Эту строку
необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание: Изменения в данной строке сразу же копируются
на все порты.
