Глава 24 Защита от подмены IP-адресов
Руководство пользователя GS-4012F/4024
230
24.5 Настройка отслеживания DHCP
С помощью данного экрана можно включить отслеживание DHCP на коммутаторе (но
не на конкретных VLAN), указать сеть VLAN, в которой располагается DHCP-сервер по
умолчанию, а также настроить базу данных отслеживания DHCP. База данных
отслеживания DHCP позволяет хранить текущие привязки на защищенном внешнем
сервере TFTP, чтобы они были доступны после перезапуска. Чтобы отобразить
показанный ниже экран, выберите Advanced Application > IP Source Guard > DHCP
Snooping > Configure.

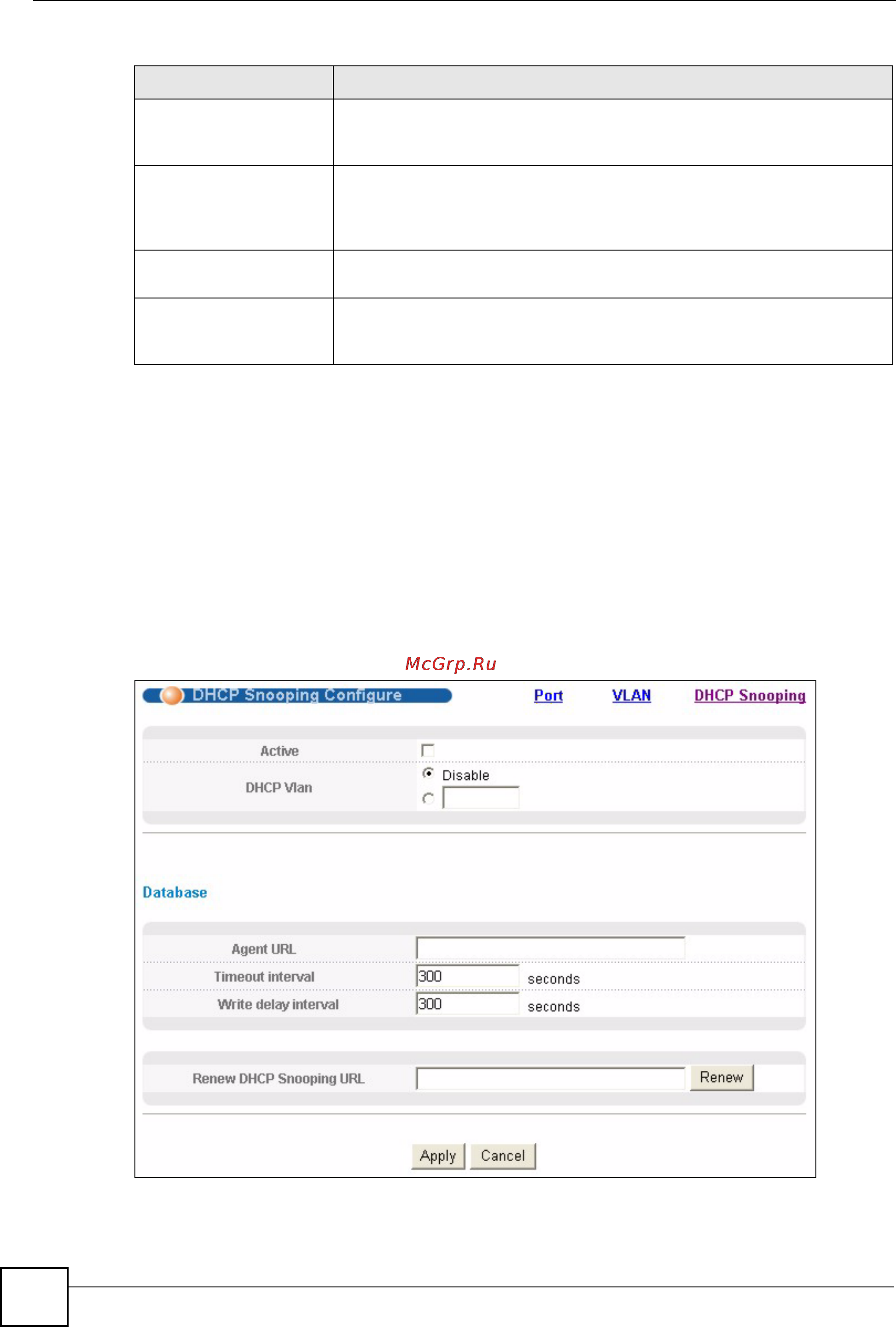

Рисунок 103 Экран DHCP Snooping Configure
Invalid interfaces В этом поле отображается количество привязок, которые были
проигнорированы коммутатором по причине того, что номер порта
соответствует доверенному интерфейсу или больше не существует.
Parse failures В этом поле отображается количество привязок, которые были
проигнорированы коммутатором по причине невозможности для
коммутатор выделить данные для привязки из базы данных привязок
DHCP.
Expired leases В этом поле
отображается количество привязок, которые были
проигнорированы коммутатором по причине окончания срока аренды.
Unsupported vlans В этом поле отображается количество привязок, которые были
проигнорированы коммутатором по причине прекращения
существования сети с указанным VLAN ID.
Таблица 70 Экран DHCP Snooping (продолжение)
ПОЛЕ ОПИСАНИЕ
