Глава 28 OSPF
Руководство пользователя GS-4012F/4024
260
28.3 Настройка OSPF
На этом экране можно активировать OSPF и ввести общие настройки. Чтобы отобразить
показанный ниже экран OSPF Configuration, выберите IP Application, OSPF и
нажмите на ссылку Configuration. Более подробную информацию об OSPF можно
найти в разд.28.1 на стр.255.

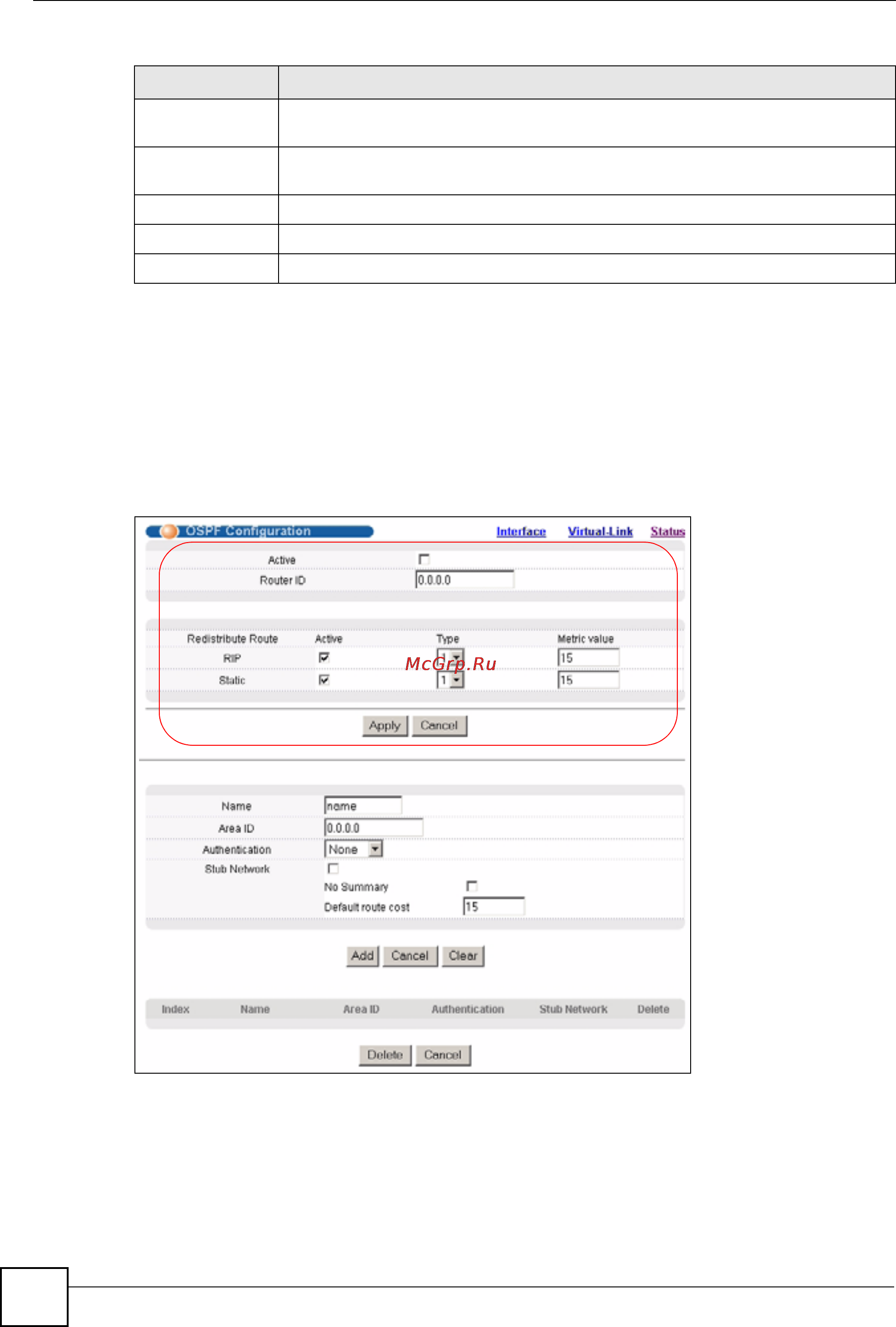

Экран OSPF Configuration: включение и общие настройки
ADV Router В этом поле отображается IP-адрес устройства уровня 3, которое рассылает
объявления LSA.
Age В этом поле отображается время (в секундах) с момента последней отправки
объявления LSA.
Seq # В этом поле отображается порядковый номер канала в объявлении LSA.
Checksum В этом поле отображается значение контрольной суммы объявления LSA.
Link Count В этом поле отображается количество каналов в объявлении LSA.
Таблица 86 Экран OSPF Status: наиболее часто отображаемые поля (продолжение)
ПОЛЕ ОПИСАНИЕ
