Глава 29 IGMP
Руководство пользователя GS-4012F/4024
272
29.3 Настройка IGMP
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application, IGMP. Каждая из записей в таблице создается автоматически при
настройке нового IP-домена на экране IP Setup (см.
разд.7.6 на стр.86).

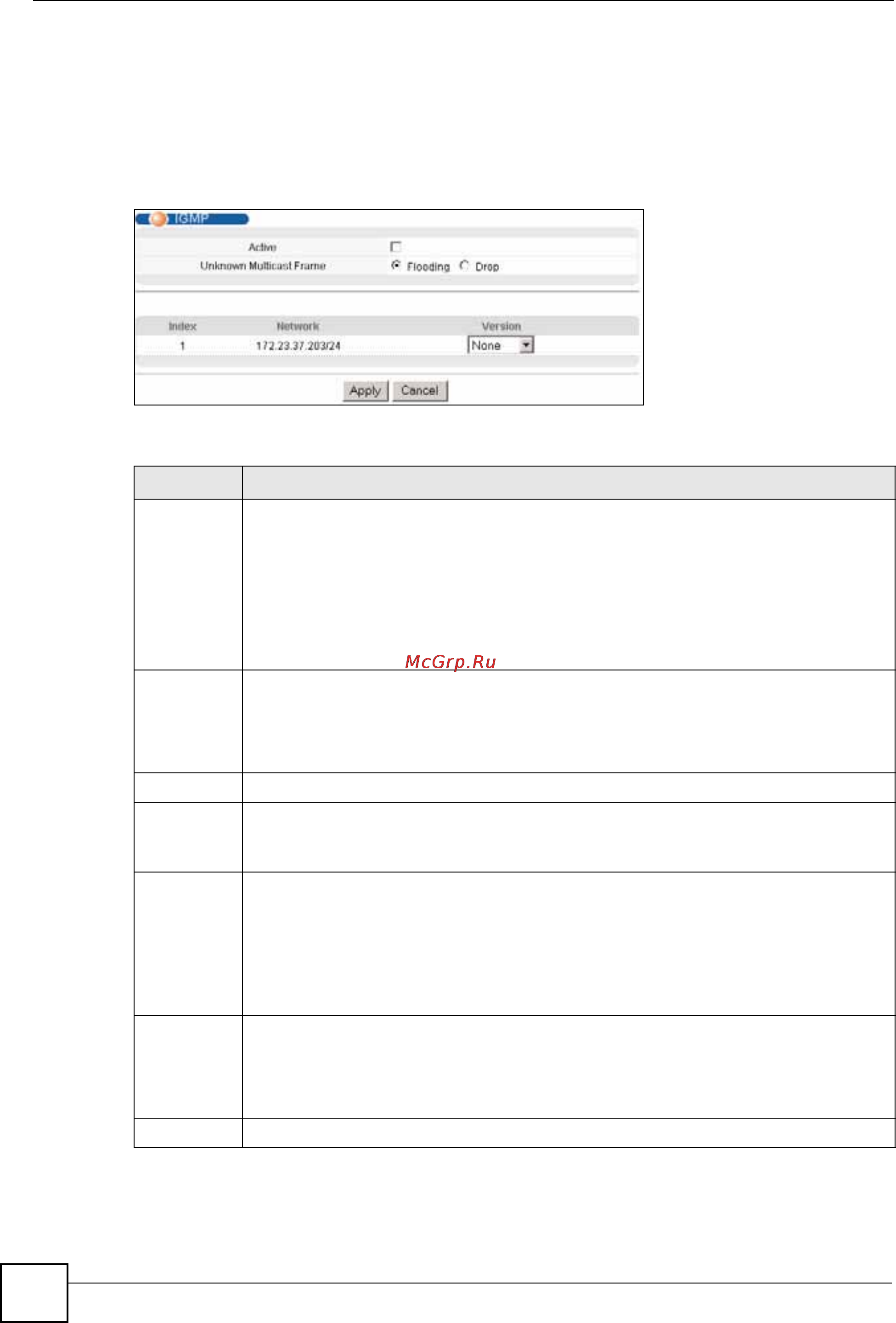

Рисунок 130 Экран IP Application > IGMP
Поля экрана описаны в следующей таблице.
Таблица 92 Экран IP Application > IGMP
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить протокол IGMP на коммутаторе.
Примечание: Включить одновременно отслеживание
многоадресного трафика IGMP и протокол IGMP невозможно.
Более подробную информацию об отслеживании
многоадресного трафика IGMP можно найти в разд. 22.3 на
стр. 191.
Unknown
Multicast
Frame
Выберите действие, выполняемое коммутатором при получении неизвестного
кадра мультивещания. Под неизвестными кадрами мультивещания понимаются
адресованные в те группы мультивещания, для которых коммутатором не
зарегистрировано ни одного участника. Drop – отбрасывание кадра. Flooding –
пересылка кадра на все порты.
Index В этом поле отображается порядковый номер записи.
Network В этом поле отображается IP-домен, настроенный
на коммутаторе.
Более подробную информацию о настройке IP-доменов можно найти в разд.7.6
на стр.86.
Version Выберите версию IGMP из ниспадающего списка. Возможные значения: IGMP-v1,
IGMP-v2, IGMP-v3 и None.
Как правило, при желании включить на коммутаторе протокол IGMP следует
выбрать IGMP-v3, так как он совместим с более старыми версиями. Более ранние
версии IGMP (IGMP-v2
или IGMP-v1) необходимо выбирать лишь в тех случаях,
когда хосты мультивещания в вашей сети не распознают сообщения типа Query
версии 3 или версии 2 протокола IGMP.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать
на ссылке
Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
