Руководство пользователя GS-4012F/4024
269
ГЛАВА 29
IGMP
В данной главе описана настройка коммутатора в качестве маршрутизатора
мультивещания.
29.1 Обзор протокола IGMP
IP-мультивещание представляет собой стандарт IETF, описывающий рассылку данных
нескольким получателям. Сессия мультивещания и взаимосвязи между сервером
мультивещания, маршрутизаторами мультивещания и хостами мультивещания показаны
на следующем рисунке. Сервер мультивещания осуществляет передачу
мультивещательных пакетов, которые передаются маршрутизаторами мультивещания
хостам мультивещания.

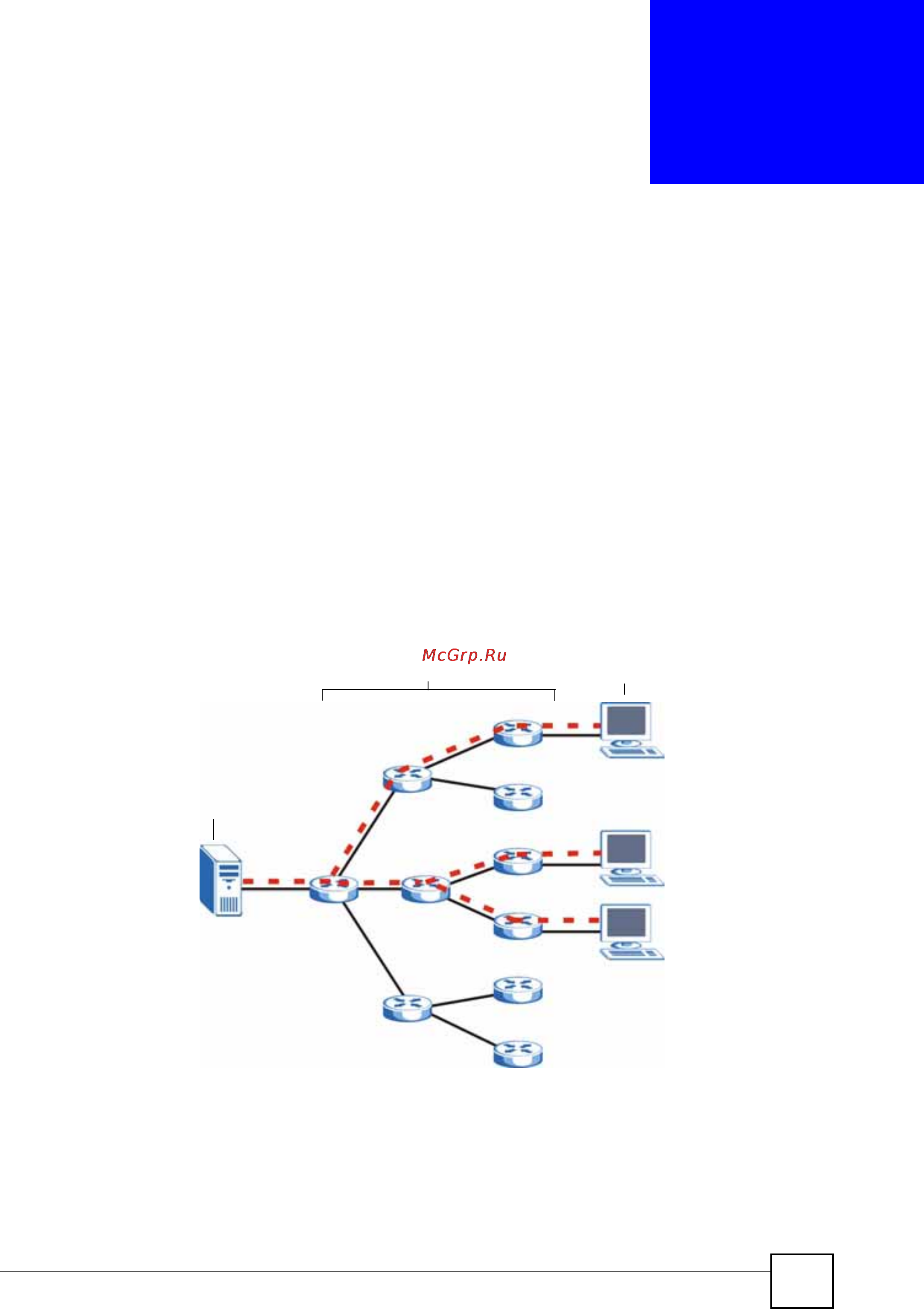

Рисунок 126 IP-мультивещание
Хост может принять решение о присоединении или выходе из группы мультивещания в
любой момент. Кроме того, хост может быть членом нескольких групп мультивещания.
Группы мультивещания идентифицируются по IP-адресам из диапазона класса D (от
224.0.0.0 до 239.255.255.255). Сервер мультивещания отправляет пакеты, адресуемые
конкретной группе мультивещания (на IP-адрес мультивещания).
Сервер
Маршрутизаторы мультивещания Хосты
