Глава 3 Обзор аппаратного обеспечения
Руководство пользователя GS-4012F/4024
49

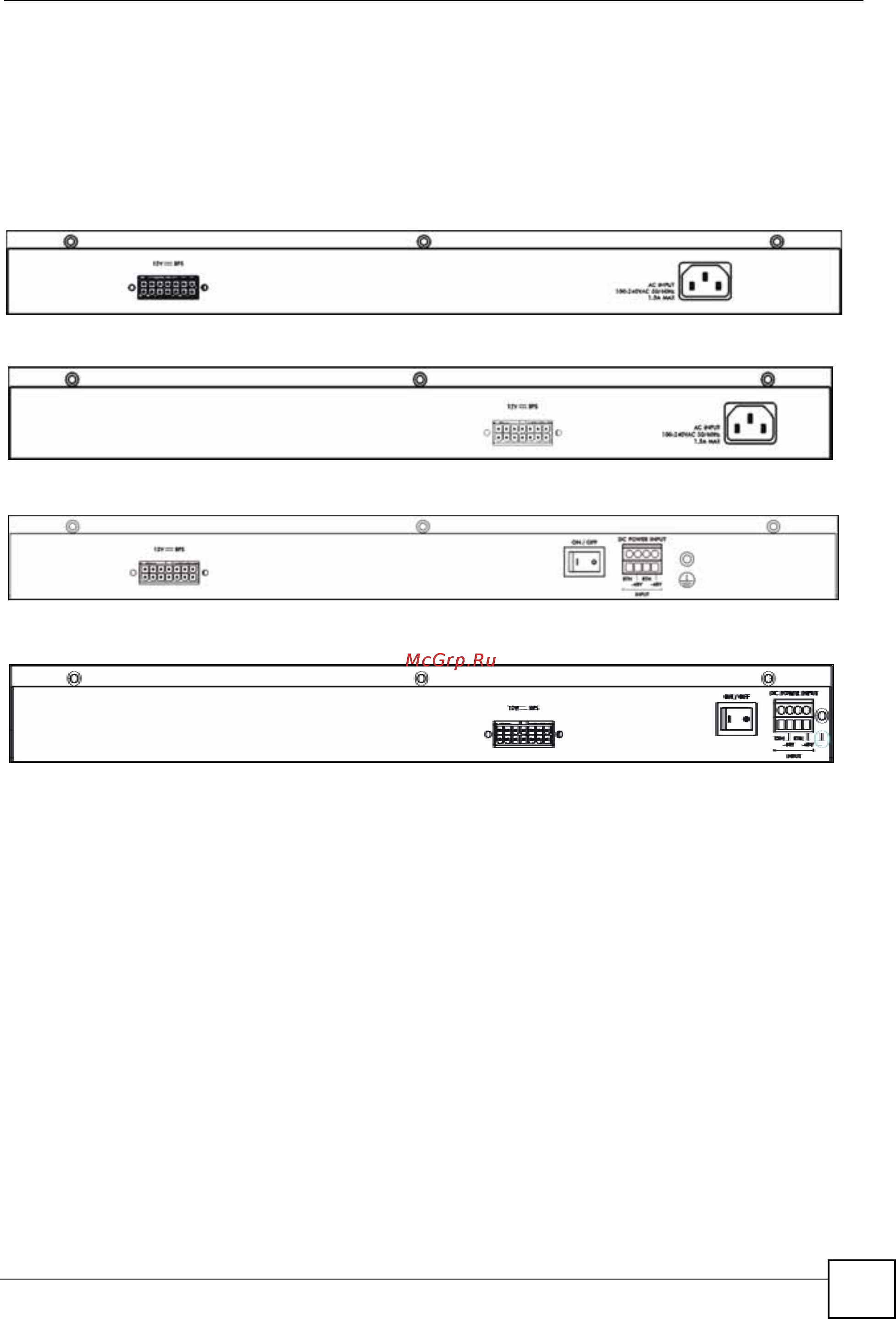

3.2 Задняя панель
На приведенных ниже рисунках показаны задние панели моделей с питанием от
переменного и от постоянного тока. На задней панели располагается разъем для
подключения резервного источника питания (BPS) и розетка питания. На модели с
питанием от постоянного тока на задней панели имеется также выключатель питания.
Рисунок 14 Задняя панель: GS-4012F
Рисунок 15 Задняя панель: GS-4024
Рисунок 16 Задняя панель: GS-4012F (модель с питанием от постоянного тока)
Рисунок 17 Задняя панель: GS-4024 (модель с питанием от постоянного тока)
3.2.1 Разъем питания
Убедитесь, что параметры питающей сети соответствуют указанным на панели.
Чтобы подключить питание к устройствам GS-4012F/4024 с питанием от переменного
тока, вставьте разъем типа «мама» шнура питания в розетку на задней панели. Другой
конец шнура питания из комплекта поставки подключите к розетке питающей сети,
обеспечивающей 100~240 В перем. тока, 1,5 А. Убедитесь, что притоку воздуха
ничто
не мешает.
Для модели GS-4012F DC требуется источник питания постоянного тока,
обеспечивающий от -48 В до -60 В пост. тока, макс. 1,6 A без допуска, а для модели GS-
4012F DC – источник питания постоянного тока, обеспечивающий от -48 В до -60 В
пост. тока, макс. 2,2 A без допуска. Чтобы подключить питание к устройствам с
питанием от постоянного тока, вставьте один из
разъемов поставляемого в комплекте
шнура питания в розетку на задней панели, а другой разъем подключите к питающей
сети. Убедитесь, что притоку воздуха ничто не мешает.
