Глава 5 Пример первичной настройки
Руководство пользователя GS-4012F/4024
68
1 Подключите свой компьютер к порту MGMT, который используется только для
управления. Убедитесь, что компьютер находится в той же подсети, что и порт
MGMT.
2 Откройте Web-браузер и введите в строке адреса 192.168.0.1 (IP-адрес порта
MGMT по умолчанию), чтобы получить доступ к Web-конфигуратору.
Дополнительную информацию можно найти в разд.4.2 на стр.55.
3 Выберите
в навигационной
панели Basic Setting и IP
Setup.

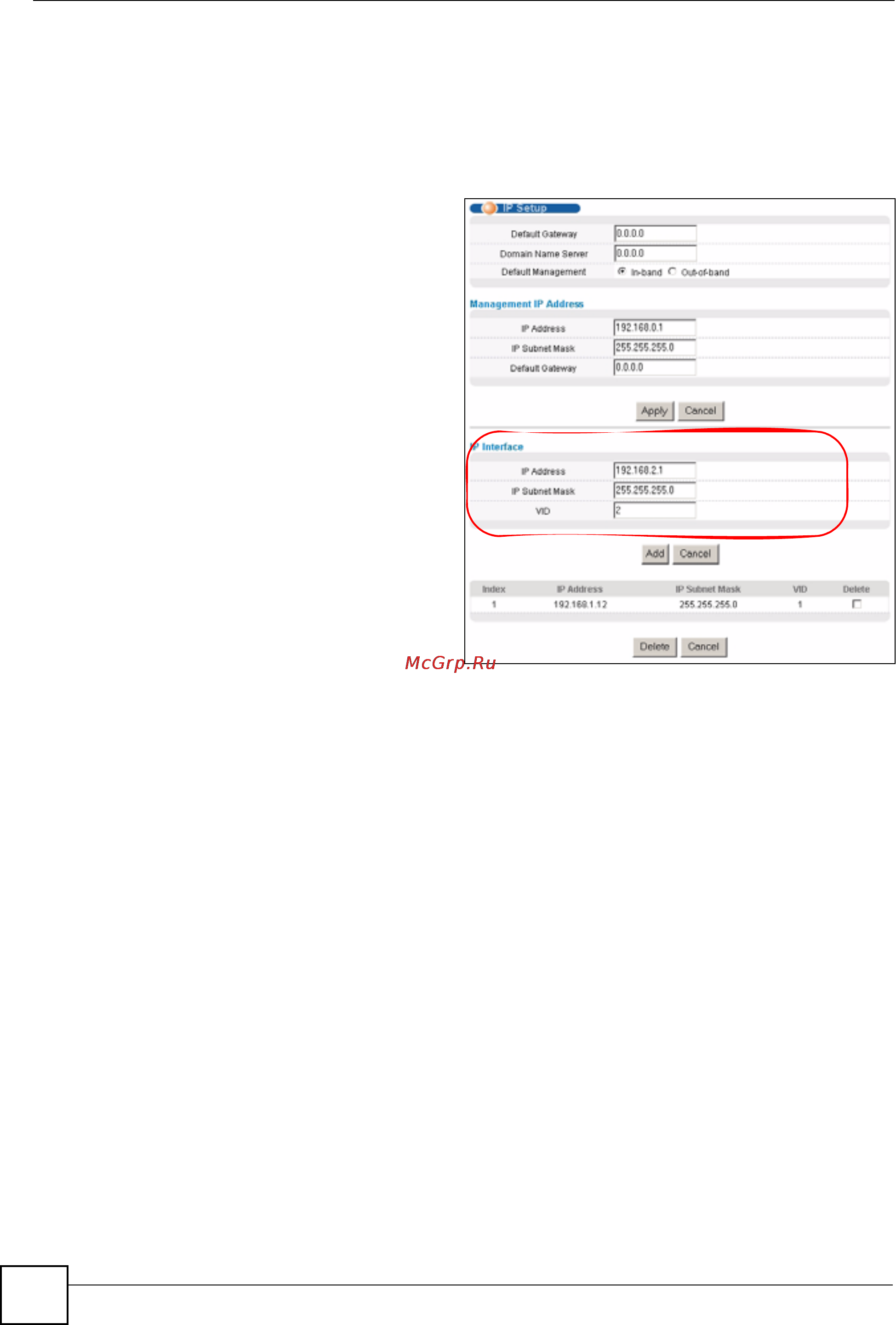

4 Введите нужную информацию
на экране IP Setup.
Для сети Отдела продаж
введите IP-адрес 192.168.2.1 и
маску подсети 255.255.255.0.
5 В поле VID введите
идентификатор группы VLAN,
к которой должен
принадлежать этот IP-
интерфейс. Это должно быть то
же значение, которое было
введено в поле VLAN ID на
экране меню Static VLAN.
6
Нажмите Add, чтобы
сохранить настройки в
оперативной памяти.
Настройки в оперативной
памяти теряются при отключении питания коммутатора.
5.1.2 Настройка параметров сервера DHCP
Данный коммутатор можно настроить в качестве сервера, назначающего клиентам
DHCP нужные параметры (такие как IP-адрес, адрес сервера DNS и т.д.).
В данном примере сети на коммутаторе настроены два пула клиентских параметров
DHCP для клиентов DHCP в сети Исследовательского отдела и Отдела продаж.
