Глава 5 Пример первичной настройки
Руководство пользователя GS-4012F/4024
71
5.1.4 Назначение идентификатора виртуальной локальной сети
VID для порта
Идентификатор виртуальной локальной сети для порта (PVID) используется для
добавления тегов к кадрам без тегов, поступающим на этот порт, чтобы такие кадры
направлялись в ту группу VLAN, которую определяет тег.
В данном примере необходимо установить 2 в качестве идентификатора VID для порта
1, чтобы все непомеченные тегами кадры, принятые через этот порт, отправлялись в
виртуальную
локальную сеть VLAN 2.

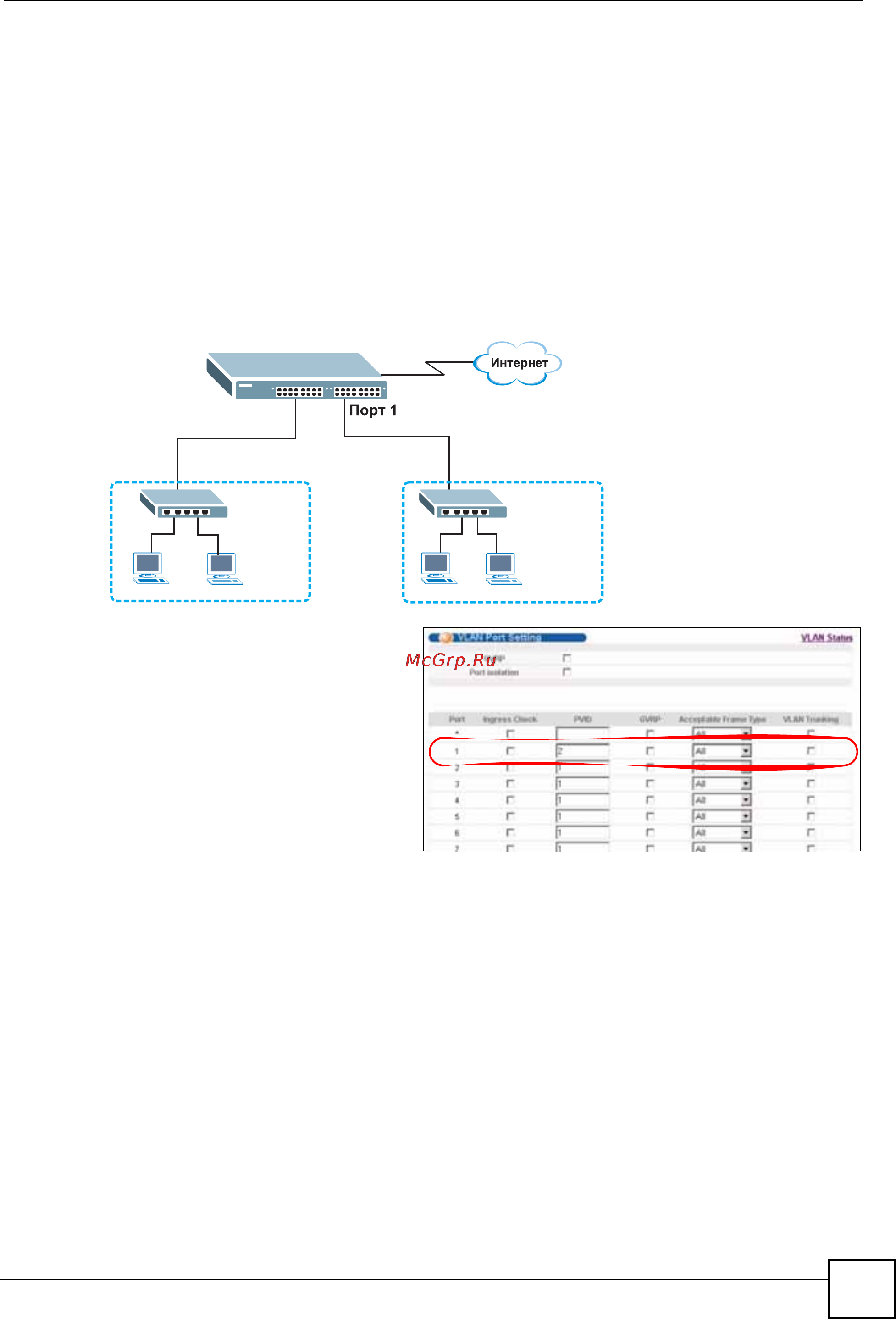

Рисунок 25 Пример первичной настройки сети: идентификатор виртуальной локальной
сети для порта
1 Выберите в навигационной
панели Advanced Applications
и VLAN. Затем выберите
пункт VLAN Port Setting.
2 Введите 2 в поле PVID для
порта 1 и нажмите Apply,
чтобы сохранить изменения в
оперативной памяти.
Настройки в оперативной
памяти теряются при
отключении питания коммутатора.
5.1.5 Включение протокола RIP
Чтобы обмениваться маршрутной информацией с другими маршрутизаторами в
различных доменах маршрутизации, необходимо включить на экране RIP протокол RIP
(протокол маршрутной информации).
1 Выберите в навигационной панели IP Application > RIP.
VLAN 2
VLAN 1
PVID=2
