Глава 22 Мультивещание
Руководство пользователя GS-4012F/4024
202
22.8.1 Пример настройки MVR
На приведенном ниже рисунке показан пример сети, в которой порты 1, 2 и 3
коммутатора принадлежат VLAN 1. Кроме того, порт 7 принадлежит к группе
мультивещания с идентификатором VID 200 для получения трафика мультивещания
(каналы News и Movie) от удаленного сервера потокового мультимедиа, S. Компьютеры
A, B и C в сети VLAN могут принимать трафик.

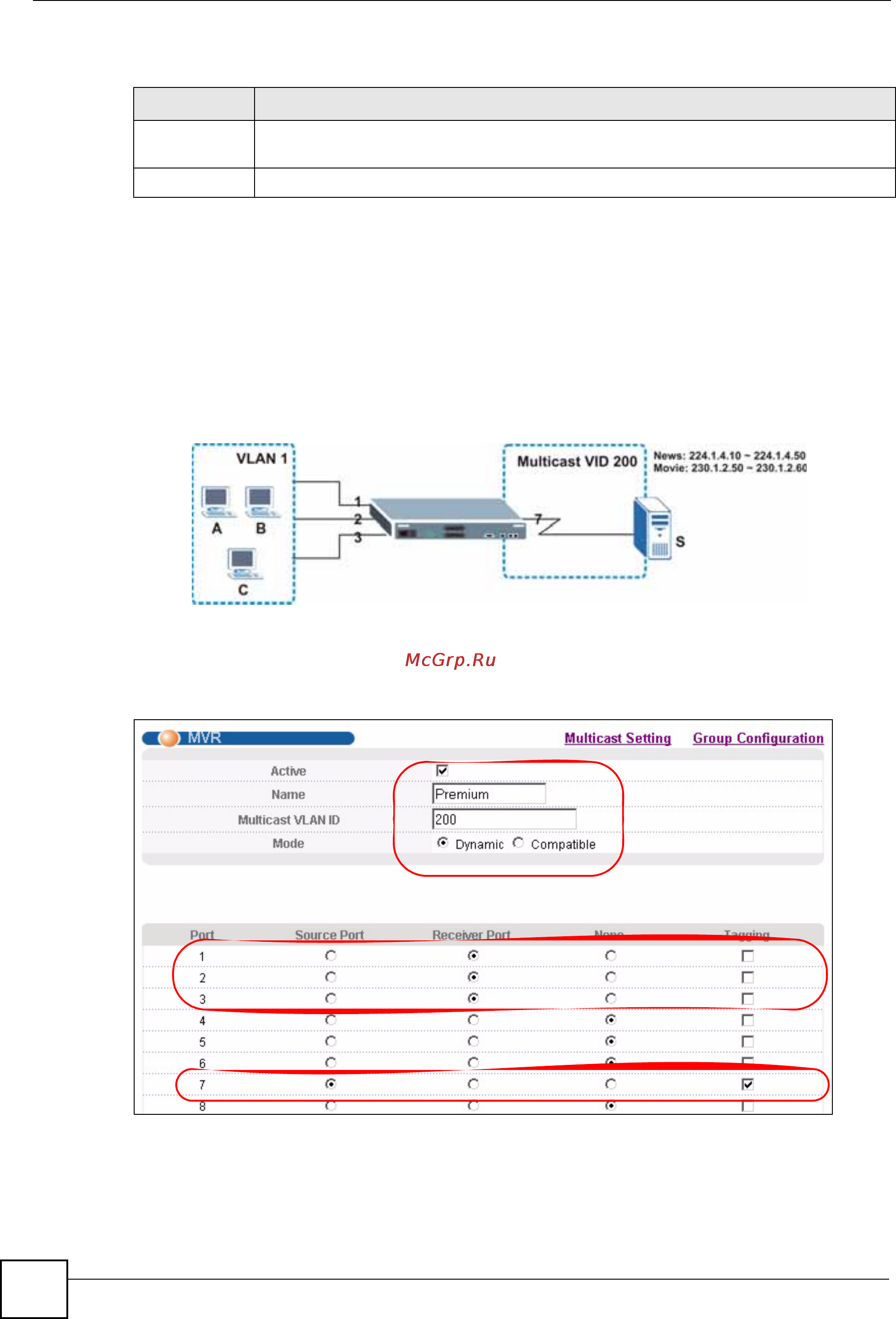

Рисунок 89 Пример настройки MVR
Для определения настроек MVR на коммутаторе необходимо создать группу
мультивещания на экране MVR и назначить порты приемников и источников.
Рисунок 90 Пример настройки MVR
Чтобы коммутатор пересылал трафик группы мультивещания абонентам, необходимо
определить настройки группы мультивещания на экране Group Configuration. На
следующем рисунке показан пример настройки двух групп мультивещания (News и
Movie) для VLAN-сети мультивещания 200.
Delete Для удаления из таблицы выбранных записей выберите Delete Group и нажмите
Delete.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей в таблице.
Таблица 58 Экран Advanced Application > Multicast > Multicast Setting > MVR: Group
Configuration
ПОЛЕ ОПИСАНИЕ
