Глава 34 VRRP
Руководство пользователя GS-4012F/4024
305

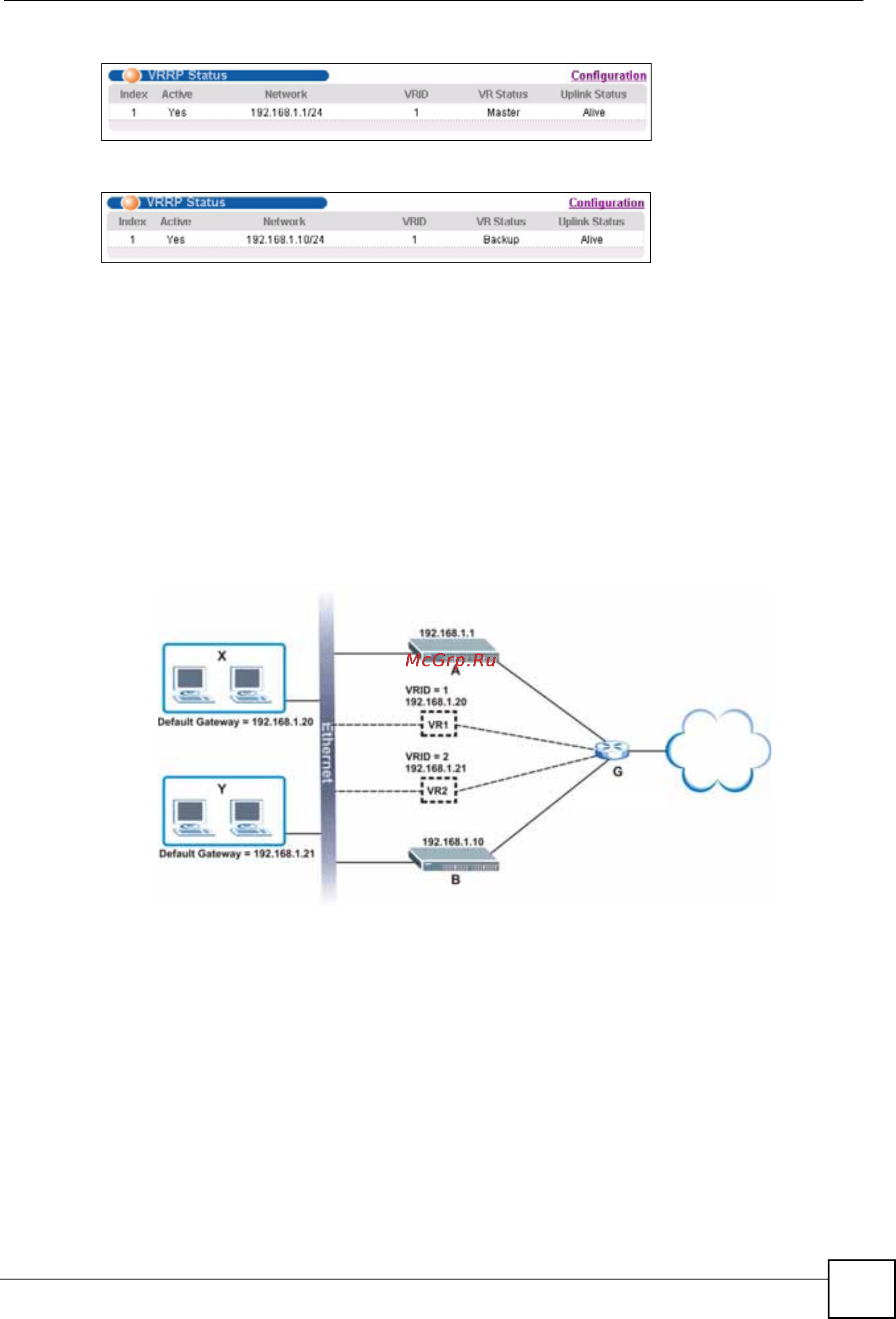

Рисунок 160 Пример настройки VRRP 1: состояние VRRP на коммутаторе A
Рисунок 161 Пример настройки VRRP 1: состояние VRRP на коммутаторе B
34.5.2 Пример с двумя подсетями
На приведенном ниже рисунке показан пример сети, в которой трафик делится между
двумя коммутаторами. На хостах в двух сетевых группах настроены различные шлюзы
по умолчанию. На каждом из коммутаторов необходимо настроить поддержку
виртуального маршрутизатора в качестве резервного с использованием VRRP.
То есть необходимо настроить коммутатор A в качестве главного маршрутизатора для
виртуального
маршрутизатора VR1, и в качестве резервного – для виртуального
маршрутизатора VR2. Коммутатор B, напротив, является главным для маршрутизатора
VR2 и резервным – для VR1.
Рисунок 162 Пример настройки VRRP: сеть с двумя виртуальными маршрутизаторами
Оставив без изменения конфигурацию VRRP от примера 1 для виртуального
маршрутизатора VR1 (см. разд. 34.5.2 на стр.305), необходимо произвести настройки
для виртуального маршрутизатора VR2 на экране VRRP Configuration каждого из
коммутаторов. Настроить параметры VRRP на коммутаторах необходимо следующим
образом, как показано на рисунках.
172.21.1.1
172.21.1.10
172.21.1.10
