Глава 7 Основные настройки
Руководство пользователя GS-4012F/4024
80

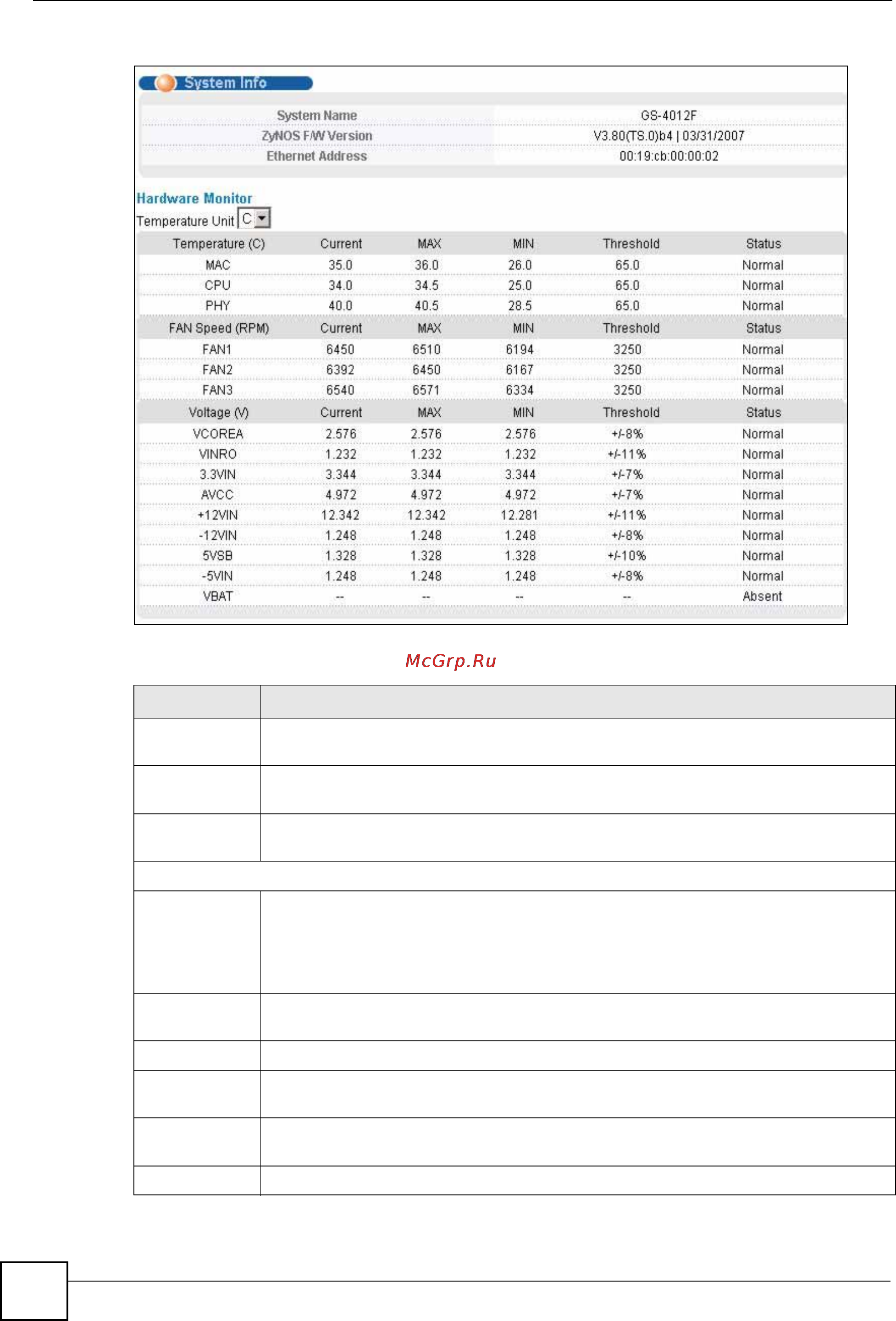

Рисунок 28 Экран System Info
Поля экрана описаны в следующей таблице.
Таблица 8 Экран System Info
ПОЛЕ ОПИСАНИЕ
System Name В этом поле отображается имя-описание коммутатора, с помощью которого его
можно идентифицировать.
ZyNOS F/W
Version
В этом поле отображается номер версии текущего встроенного программного
обеспечения коммутатора, в том числе дата его создания.
Ethernet
Address
В этом поле отображается MAC-адрес коммутатора для сети Ethernet.
Hardware Monitor
Temperature
Unit
Предусмотренные в коммутаторе датчики температуры позволяют
обнаруживать и
сообщать о повышении температуры выше установленного
порогового значения. В этом поле можно выбрать единицы измерения
температуры (градусы по Цельсию – Centigrade, или градусы по Фаренгейту –
Fahrenheit).
Temperature MAC, CPU и PHY указывают расположение датчиков температуры на печатной
плате коммутатора.
Current В этом поле отображается текущая температура, измеренная данным датчиком.
MAX В этом поле отображается максимальная температура, измеренная данным
датчиком.
MIN В этом поле отображается минимальная температура, измеренная данным
датчиком.
Threshold В этом поле отображается верхний лимит температуры для данного датчика.
